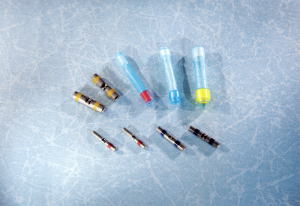

MCRIMP　 超軽量防水タイプ熱収縮圧着端子　
こちらの製品に関しましては現在 「取扱い停止」　となっております。
623　446
PVDF製の収縮チューブの中に超小型の圧着端子が挿入されており、圧着作業後に加熱処理すると防水処理が可能になります。
耐久性や防水性を特に必要とされる軍事関係や航空関連産業に最適です。
特徴
チューブは2層の防水型です。
PVDF製のため耐薬品性・絶縁・難燃性に優れています。
使用温度範囲
使用温度範囲：-55〜150℃
収縮開始温度：150℃
完全収縮温度：175℃
標準色
透明
認証規格
MIL-S-81824/1for436-36/37/38
規格品・サイズなどはお問い合わせください。


HB1
銅ブスバー絶縁保護用熱収縮チューブ(低電圧用)
耐摩擦性と耐屈曲性が高く銅ブスバーの保護に最適です。		 収縮率2：1
623　446
特徴
・耐腐食性・難燃性・耐化学性・耐絶縁性に優れています。
・耐紫外線に優れています。
・1〜3.6kvまでの低電圧での銅ブスバー絶縁保護に使用が
  可能です。
・6色標準でありますので識別が容易です。
・材質はポリオレフィンです。

認証規格
IEC60060-1

製品仕様
使用温度範囲：-55〜125℃
収縮開始温度：70℃
最低完全収縮温度：110℃

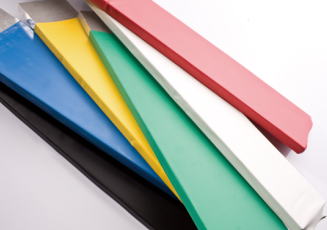

標準色
黒、赤、青、黄、緑、白(白はφ40以上からになります)
（その他の色はお問い合わせください）
※マーキング：なし

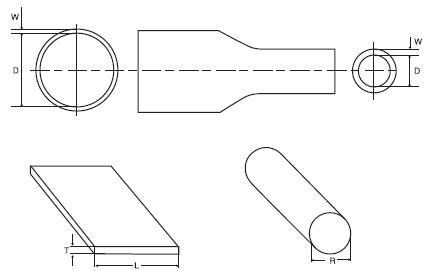

型式 寸法
(mm)		  適用ブスバー
寸法 (mm)
幅×厚み		 収縮前 (mm) 収縮後 (mm) 適用銅ブスバー寸法(mm) 標準長
(m)
内径 内径 肉厚 L+T方形
(最小〜最大)		 R円形
(最小〜最大)
HB1-20 20 20×3 20 10 0.80 19〜24 12.0〜15.0 100
HB1-30 30 30×3
30×4		 30 15 0.90 27〜39 17.0〜25.0 50
HB1-40 40 30×10
40×4		 40 20 1.00 36〜47 23.0〜30.0 50
HB1-50 50 40×10
50×5
50×6		 50 25 1.00 44〜68 28.0〜43.0 25
HB1-60 60 50×8
50×10
60×6
60×8		 60 30 1.55 52〜86 33.0〜55.0 25
HB1-70 70 60×10 70 35 1.60 60〜102 38.0〜65.0 25
HB1-80 80 60×10
80×10		 80 40 1.70 68〜118 43.0〜75.0 25
HB1-90 90  100×10 90 45 1.70 75〜129 48.0〜82.0 25
HB1-100 100 100×8
100×10
100×12		 100 50 1.80 86〜141 55.0〜90.0 25
HB1-120 120 100×15
120×10
120×12
120×15		 120 60 1.90 104〜172 66.0〜110.0 15
HB1-150 150 150×12
150×15		 150 75 1.90 MAX 15
HB1-180 180 150×10
150×20		 180 90 2.10 MAX 15

※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）
 HB1 物性値    (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
縦方向収縮率 -10％〜10％ ASTM D 2671 合格
引張強度 ≧10.3MPa ASTM D638 ≧11.3MPa
老化後引張強度（158℃、168hrs） 初期の70％以上 ASTM D638 ≧80％
破断伸び ≧200％ ASTM D638 ≧400％
老化後破断伸び（158℃、168hrs） ≧100％ ASTM D638 ≧200％
低温曲げ（-30℃×1hr） 亀裂無し ASTM D 2671 合格
体積抵抗率 ≧1014Ω・cm ASTM D876 ≧1014Ω.cm
耐電圧（2500V、60ｓ） 破壊無し ASTM D2671 合格
難燃性 VW-1 UL224 VW-1
※上記の値や項目は、予告なく変更になる場合があります。


HB2
銅ブスバー絶縁保護用熱収縮チューブ(中電圧用)
耐摩擦性と耐屈曲性が高く銅ブスバーの保護に最適です。		  収縮率2.5：1
623　446
特徴
・柔軟性・耐腐食性・耐化学性・絶縁性に優れています。
・ポリオレフィン材質で作られた柔軟性のある熱収縮チューブです。
・チューブ内面に潤滑物質が塗布されているので、直管ブスバー
  また曲がっているブスバーに簡易に装着施工可能です。
・15〜24kvまでの中電圧の銅ブスバー絶縁保護に使用可能です。
・材質はポリオレフィンです。
認証規格
IEC60060-1（2010）
製品仕様
使用温度範囲：-45〜105℃
収縮開始温度：100℃
完全収縮温度：135℃以上
標準色
赤（その他の色はお問い合わせください）
※マーキング：なし

型式 寸法(mm) 適用ブスバー
寸法 (mm)
幅×厚み		 収縮前 (mm) 収縮後 (mm) 適用銅ブスバー寸法(mm) 標準長
(m)
内径 (min)
(D)		 内径(max)
(D)		 肉厚
(W)		 L+T 方形
(最小〜最大)		 R円形
(最小〜最大)
HB2-20 20 20×3 20 10 2.5 13〜28 11〜18 25
HB2-30 30 30×3
30×4		 30 13 2.5 22〜38 13.5〜25 25
HB2-40 40 30×10
40×4		 40 16 2.5 25〜40 17〜37 25
HB2-50 50 40×10
50×5
50×6		 50 20 2.5 36〜65 22〜43 20
HB2-65 65 50×8
50×10
60×6
60×8		 65 27 3.0 39〜70 27〜56 20
HB2-80 80 60×10
80×10
 80 35 3.0 55〜95 33〜70 20
HB2-100 100 100×8
100×10
100×12		 100 40 3.0 70〜130 44〜86 20
HB2-120 120 100×15
120×10
120×12
120×15		 120 50 3.0 90〜165 55〜105 20
HB2-150 150 150×12
150×15		 150 60 3.0 95〜180 70〜135 20
HB2-180 180 150×10
150×20		 180 75 3.0 125〜235 80〜150 15
HB2-210 210 150×20 210 75 4.0 200〜275 120〜190 15

※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）
 HB2 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧10.3MPa ASTM D638 ≧11MPa
破断伸び ≧200％ ASTM D638 ≧400％
老化後破断伸び（136℃、168hrs） ≧100％ ASTM D638 ≧300％
低温曲げ性（-40℃、4hrs） 亀裂無し ASTM D 2671 合格
熱衝撃（200℃、4hrｓ） 亀裂無し ASTM D 2671 合格
絶縁耐力 ≧19.7kV/mm ASTM D876 ≧20kV/mm
体積抵抗率 ≧10x1012Ω・cm ASTM D 2671 10x1012Ω・cm
銅腐食性（158℃、168hrs） 腐食無し ASTM D2671 合格
難燃性 不燃 ANSI IEEE C37.2 合格
※上記の値や項目は、予告なく変更になる場合があります。


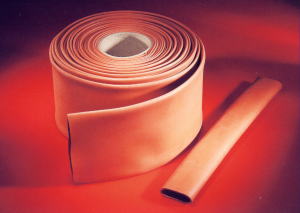

HB3
銅ブスバー絶縁保護用熱収縮チューブ(高電圧用)
耐摩擦性と耐屈曲性が高く銅ブスバーの保護に最適です。		 収縮率2.5：1
623　446
特徴
・耐腐食性・柔軟性・耐化学性・耐絶縁性に優れています。
・36kvまでの高電圧での使用が可能です。
・材質はポリオレフィンです。
・耐紫外線、耐擦傷性、耐屈曲性＆難燃効果に優れるため、
  高温中、化学環境中に長期絶縁耐圧保護に適用です。
製品仕様
連続使用温度範囲：-45〜105℃
収縮開始温度：100℃
完全収縮温度：135℃以上
標準色
赤（その他の色はお問い合わせください）
※マーキング：なし
型式 寸法(mm) 適用ブスバー
寸法 (mm)
幅×厚み		 収縮前 (mm) 収縮後 (mm) 銅ブスバー寸法(mm)  標準長(m)
内径 内径 肉厚 L+T 方形(最小〜最大) R円形
(最小〜最大)
HB3-25 25 20×3
25×3		 25 10 4.0 17〜28 11〜20 15
HB3-40 40 30×10
40×4		 40 16 4.0 28〜45 18〜32 15
HB3-65 65 50×8
50×10
60×6
60×8		 65 25 4.0 44〜69 28〜47 15
HB3-75 75 60×10
80×6
80×8
80×10		 75 25 4.0 45〜94 29〜60 15
HB3-100 100 100×8
100×10
100×12		 100 40 4.0 69〜102 44〜72 15
HB3-120 120 100×15
120×10
120×12
120×15		 120 40 4.0 85〜125 56〜95 15
HB3-180 180 150×10
150×20		 180 58 4.0 133〜196 85〜125 1

※在庫数・販売数量は変更がある場合がありますので、都度お問合せ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。
※定尺品及び１５ｍ以上の切売りの場合、途中に１カ所以上の繋ぎ目がある場合がございます。
　　(繋ぎ目無しを希望される場合は、弊社営業までお問い合わせ下さい）
 HB3 物性値     (参考値です。規格値ではありません。)
特性項目 仕様要求値 試験方法 特性値
引張強度 ≧10.3MPa ASTM D2671 ≧11MPa
破断伸び ≧200％ ASTM D2671 ≧400％
老化後破断伸び（136℃、168hrs） ≧100％ ASTM D2671 ≧300％
低温曲げ性（-40℃、4hrs） 亀裂無し ASTM D 2671 合格
熱衝撃（200℃、4hrｓ） 亀裂無し ASTM D 2671 合格
絶縁耐力 ≧19.7kV/mm ASTM D 2671 ≧20kV/mm
体積抵抗率 ≧10x1012Ω・cm ASTM D 2671 ≧10x1012Ω・cm
銅腐食性（158℃、168hrs） 腐食無し ASTM D2671 合格
難燃性 不燃 ANSI IEEE C37.2 合格
※上記の値や項目は、予告なく変更になる場合があります。

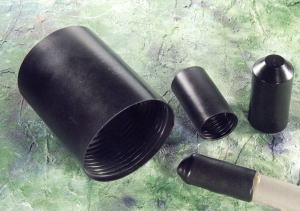

AEC ケーブル端末処理防水熱収縮キャップ
熱融解性接着剤が内面に塗布されており収縮と同時に防水が取れます		 収縮率2：1
623　446

特徴
1000V迄の電圧に耐えることが出来ます。
耐摩耗性と機械特性に優れております。
内面に塗布されている熱融解性樹脂はPVCやXLPEケーブルに
対する接着性が良好です。
外装：ポリオレフィン　接着剤:EVA
製品仕様
連続使用温度範囲：-55〜110℃
収縮開始温度：80℃
完全収縮温度：120℃以上
標準色
黒のみ
※マーキング：あり

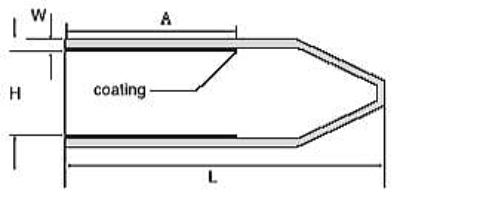

型式 収縮前(mm) 収縮後(mm) 電線径
(mm)		  梱包数
(個）		 在庫区分
H（min） L（±10%） H（±10%） A(min) W(≧-10%)
標準タイプ
AEC-12 12 38 4 12 2.6 4〜10 100 △
AEC-14 14 45 5 15 2.2 5〜12 100 △
AEC-20 20 65 6 19 2.5 6〜16 100 △
AEC-25 25 75 8.5 23 2.5 10〜20 100 △
AEC-35 35 92 16 25 3.3 17〜30 100 △
AEC-40 40 95 15 25 3.3 18〜32 100 △
AEC-55 55 114 26 36 3.5 28〜48 100 △
AEC-75 75 132 36 40 4.2 45〜68 100 △
AEC-100 100 153 52 55 5.0 55〜90 100 ×
AEC-120 120 155 60 55 5.0 65〜110 100 ×
AEC-145 145 160 60 55 5.0 70〜130 100 ×
AEC-160 160 160 82 55 4.5 90〜150 100 ×
AEC-200 200 170 90 55 4.5 100〜180 100 ×
ロングタイプ
AEC-14L 14 66 5 23 2.2 5〜12 100 ×
AEC-42L 42 110 15 25 3.3 18〜34 100 ×
AEC-55L 55 150 23 55 3.8 25〜48 100 ×
AEC-62L 62 150 23 55 3.8 25〜55 100 ×
AEC-75L 75 155 32 55 4.0 40〜68 100 ×
AEC-105L 105 162 45 55 4.0 50〜90 100 ×

※H：接着剤含まない内径　W：接着剤含まない肉厚

在庫区分：◎標準在庫品（切売り可）　○準在庫商品（色による）　△メーカー在庫品（納期２〜３週間程度)
　　　　　　　×受注生産品（ロット、納期はお問い合わせ下さい）
※在庫数・販売数量は変更がある場合がありますので、都度お問い合わせ下さい。
※カット品・特注品（サイズ・色・マーキング品）も承りますのでお問い合わせ下さい。

AEC 物性値    (参考値です。規格値ではありません。)
特性項目 試験方法 特性値
引張強度 ASTM D2671 ＞14 MPa
破断伸び ASTM D2671 ＞400％
老化後破断伸び（150℃、168hrs） ASTM D2671 ＞300％
密度 ASTM D 792 1.05
耐電圧 ASTM D2671 ＞15KV/mm
体積抵抗率 ASTM D2671 ＞1014Ω・cm
※上記の値や項目は、予告なく変更になる場合があります。
