トリムシール
トリムシール（一体成型）　TSE,TSF,TSGシリーズ Cタイプ
TSE シリーズ
TSF シリーズ
TSG シリーズ
【基本板厚：1.6〜6.4mm】

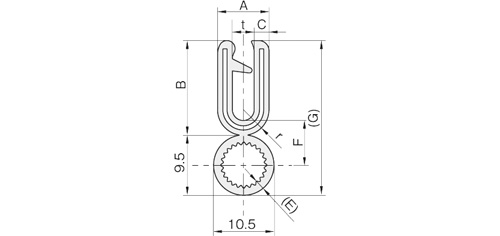

TSE シリーズ　チューブ高さ 9.5

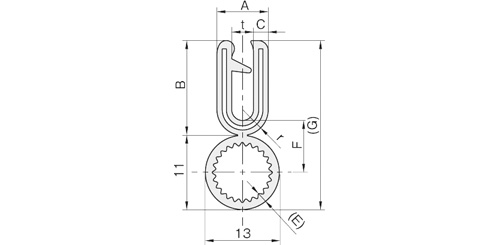

TSF シリーズ　チューブ高さ 11

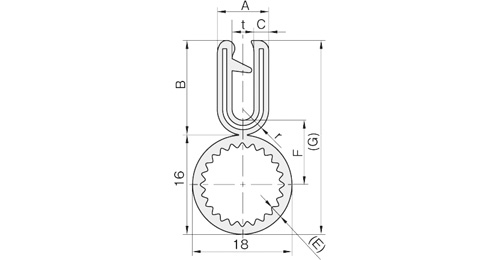

TSG シリーズ　チューブ高さ 16
耐油性に優れ、チューブが剥れにくい一体成型タイプ
工作機械、扉部のクッション材に
本体 耐油TPE（熱可塑性エラストマー）
芯金 アルミ（A5052）

TSE シリーズ

TSF シリーズ
TSG シリーズ
表面
（無地）
シリーズ 基本板厚（対応板厚） A B C (G) (E) F t r
TSE 1.6（1.2〜2.4） 5 14.5 1.7 23.9 1.5 6.4 1.6 3
3.2（2.4〜4.0） 6.6 14 1.7 23.4 1.5 6.4 3.2 3.8
4.8（4.0〜5.0） 8.2 13.4 1.7 22.8 1.5 6.4 4.8 3.6
6.4（5.5〜6.4） 9.8 12.7 1.7 22.2 1.5 6.4 6.4 3.6
TSF 1.6（1.2〜2.4） 5 14.5 1.7 25.5 1.6 7.2 1.6 3
3.2（2.4〜4.0） 6.6 14 1.7 25 1.6 7.2 3.2 3.8
4.8（4.0〜5.0） 8.2 13.4 1.7 24.4 1.6 7.2 4.8 3.6
6.4（5.5〜6.4） 9.8 12.8 1.7 23.8 1.6 7.2 6.4 3.6
TSG 1.6（1.2〜2.4） 5 14.5 1.7 30.2 2.1 9.65 1.6 3
3.2（2.4〜4.0） 6.6 14 1.7 29.7 2.1 9.65 2.4 3.8
4.8（4.0〜5.0） 8.2 13.4 1.7 29.1 2.1 9.65 4.8 3.6
6.4（5.5〜6.4） 9.8 12.8 1.7 28.5 2.1 9.7 6.4 3.6
シリーズ 色 基本板厚
（対応板厚）		 ▼50m/巻 ▼m/巻
品番 品番
TSE 黒 1.6（1.2〜2.4） TSEB160C TSEB160C-L□
3.2（2.4〜4.0） TSEB320C TSEB320C-L□
4.8（4.0〜5.0） TSEB480C TSEB480C-L□
6.4（5.5〜6.4） TSEB640C TSEB640C-L□
TSF 1.6（1.2〜2.4） TSFB160C TSFB160C-L□
3.2（2.4〜4.0） TSFB320C TSFB320C-L□
4.8（4.0〜5.0） TSFB480C TSFB480C-L□
6.4（5.5〜6.4） TSFB640C TSFB640C-L□
TSG 1.6（1.2〜2.4） TSGB160C TSGB160C-L□
3.2（2.4〜4.0） TSGB320C TSGB320C-L□
4.8（4.0〜5.0） TSGB480C TSGB480C-L□
6.4（5.5〜6.4） TSGB640C TSGB640C-L□
