EXLON-THV軟質フッ素樹脂チューブ　
※生産中止品（2025年6月10日）		 172
柔軟性を飛躍的に向上させた特殊な熱可塑性フッ素樹脂を使用したチューブです。従来のフッ素樹脂チューブでは、その硬さゆえに狭い場所や可動部には配管が難しく、曲げ加工やフレキシブル加工、またはコイル加工などで対応せざるを得ませんでした。THV軟質フッ素チューブであれば、加工を施さずに配管が可能です。また、非晶質であることから、非常に透明性にすぐれていますので、可視光域はもとより紫外域から赤外域まで広範囲の光を透過します。
クリーン 柔軟性 透明性
を重視される用途に是非お試しください。
■材質
THV220G
■最高使用温度
約80℃
型式 サイズ/呼称 外径公差(m/m) 肉厚公差(m/m) 標準巻き数(m)
IWT-6 6 x 4 ±0.1 ±0.05 10
IWT-8 8 x 6 ±0.1 ±0.05 10
IWT-10 10 x 8 ±0.15 ±0.05 10
IWT-12 12 x 10 ±0.15 ±0.05 10
少量での試作も承ります。
また、上記サイズ以外につきましてもお問い合わせください。

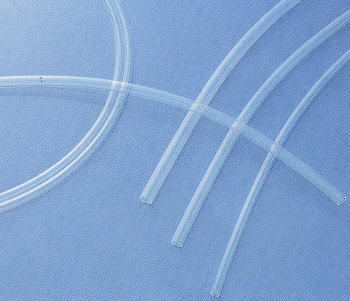

軟質フッ素樹脂SF(THV)チューブ
※生産中止品（2025年6月10日）		 26
SFチューブは、フッ素樹脂の硬さを改良したチューブです。そのため、狭い場所での配管の取り廻し、施工に最適であり、同じフッ素樹脂である「PFA」「PTFE」と比べて、透明性、柔軟性に優れています。
充填剤、可塑剤などの添加剤が少ないフッ素樹脂チューブです。

特徴:
●酸、アルカリに対して耐性がある。
●柔らかく、柔軟性がある。
●屈曲繰り返し性に優れている。
●透明度が高い（PFA-HGよりも優れている。）

仕様：
●最高使用温度：50度
●最高使用圧力/下記破壊圧力 x 1/3～1/5(安全率）でのご使用を推奨します。
●耐薬品性/酸、アルカリ・・・・可。有機溶剤・・・不可。
※薬液に対する耐性については、お問合せ下さい。
※食品・飲料水用としては使用できません。　

■SFチューブの常温破壊圧力と最小曲げ半径
φ内径 x φ外径 常温破壊力(MPa) 最小曲げ半径(mm)
4x6 1.96 25
6x8 1.77 35
8x10 1.47 55
10x12 0.98 80
※上記数値は実測値であり、規格値ではありません。
※最小曲げ半径は、実測値の1.2倍の数値を示します。

■標準寸法
品番 呼び寸法 外径（mm） 肉厚8mm) 長さ(m)
φ内径ｘφ外径 基準寸法 許容差 基本寸法 許容差 基準寸法 許容差
026-T/＃9003-SF（4*6） 4x6 6.0 ±0.15 1.0 ±0.1 10 +1%　-0
026-T/＃9003-SF（6*8） 6x8 8.0
026-T/＃9003-SF（8*10） 8x10 10.0
026-T/＃9003-SF（10*12） 10x12 12.0
