　PFA被覆Oﾘﾝｸﾞ P-stuck 612

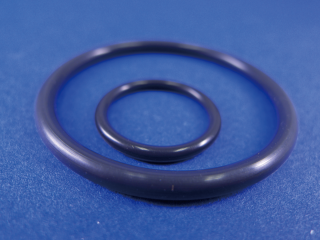

PFA被覆Oﾘﾝｸﾞ P-stuck
■ 特長
● 接液面をすべてPFA樹脂でおおわれた、フッ素ゴムOリングです。
フッ素樹脂本来の耐食性はもちろん、半導体用途などにも使用されるクリーン性能も持ち合わせます。独自製法により製造され、中芯であるフッ素ゴム（バイトン）と密着したPFA皮膜は柔軟性があります。また継ぎ目がなく成型されることにより、従来のフッソ樹脂被覆タイプのOリングと比較してシール性が大幅に向上しています。
型式 サイズ
呼び寸法 線径（mm） 内径（mm）
612-7193-01 P-6 1.9 5.8
612-7193-02 P-7 1.9 6.8
612-7193-04 P-9 1.9 8.8
612-7193-05 P-10 1.9 9.8
612-7193-06 P-12 2.4 11.8
612-7193-07 P-14 2.4 13.8
612-7193-08 P-15 2.4 14.8
612-7193-09 P-16 2.4 15.8
612-7193-10 P-18 2.4 17.8
612-7193-11 P-20 2.4 19.8
612-7193-12 P-24 3.5 23.7
612-7193-13 P-26 3.5 25.7
612-7193-14 P-30 3.5 29.7
612-7193-15 P-34 3.5 33.7
612-7193-16 P-35 3.5 34.7
612-7193-17 P-38 3.5 37.7
612-7193-18 P-40 3.5 39.7
612-7193-19 P-42 3.5 41.7
612-7193-20 P-55 5.7 54.6
612-7193-21 P-65 5.7 64.6
612-7193-22 P-70 5.7 69.6
612-7193-23 P-80 5.7 79.6
612-7193-24 P-90 5.7 89.6
612-7193-25 P-95 5.7 94.6
612-7193-26 P-100 5.7 99.6
612-7193-27 P-105 5.7 104.6
612-7193-28 P-110 5.7 109.6
612-7193-29 P-120 8.4 119.6
612-7193-30 P-185 8.4 194.5
612-7193-31 P-235 8.4 234.5
612-7193-32 G-65 3.1 64.4
612-7193-33 G-75 3.1 74.4
612-7193-34 G-185 5.7 184.3
612-7193-35 G-190 5.7 189.3
612-7193-36 G-200 5.7 199.3
612-7193-37 AS568-119 2.62 23.47
612-7193-38 AS568-222 3.53 37.69
612-7193-39 AS568-226 3.53 47.22
612-7193-40 AS568-346 5.33 97.79
※受注ﾛｯﾄが必要なサイズがございます。

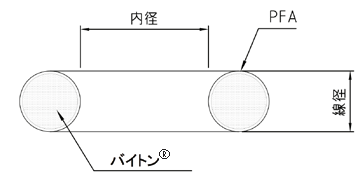

図面
P-Stuckとは・・・
接液面をすべてPFA樹脂でおおわれた、フッ素ゴムOリングです。
フッ素樹脂本来の耐食性はもちろん、半導体用途などにも使用されるクリーン性能も持ち合わせます。
独自製法により製造され、中芯であるフッ素ゴム（バイトン）と密着したPFA皮膜は柔軟性があります。
また継ぎ目がなく成型されることにより、従来のﾌｯｿ樹脂被覆タイプのOリングと比較してシール性が大幅に向上しています。

P-Stuckは
　・抜群の耐薬品性で、ほとんどの化学薬品、溶剤に使用可能です。
　・ゴムのように溶出物等はありません、　半導体向けの高純度薬液にも対応します。
　・表面はPFA樹脂で、洗浄性に優れていますので、色や匂いなどの残存の心配がありません。
　・PFA樹脂は、食品衛生法等の法規にも問題なく使用できます。
　・常用で、２００℃の温度で使用可能です。
　・独自の薄膜密着製法のため従来製品のようなPFAの硬さによる施工のしにくさや中芯との剥離が
　ありません。
　・独自の薄膜成型で、ゴムに密着し、従来品と比較してシール性が向上します。
　・継ぎ目がない成型ですので、漏れや割れの発生し難い構造です。

■P-Stuck（ピースタック）推奨使用条件■
　　（最大圧縮率３０％以内）
　　＊0.7MPaまで使用可能です。
　　＊皮膜の破壊や、剥離は発生しません。
　　＊約２時間で、９５％の復元が期待できます。
　　＊バイトン単体よりも強い引っ張り強度を有します。
P-Stuck（ピースタック）は、従来品との比較耐久試験においても、高いシール性能を持ち合わせていることが実証されています。

P-Stuckは、その特性を生かし、ゴム、フッ素樹脂単体のOリングに代わり多くの分野で使用されています。
耐食性を要求される、
　・化学薬品を使用する場合のシール部品として
　・フィルター、バルブ、ポンプ、などの機器部品として
　・フランジ、ニップルなどの配管接続パッキンとして
クリーン度、を要求される、
　・医薬品機械、食品産業機械でのシール部品として
　・ミキサー、オートクレープ、充填装置などの機器部品として
高温使用を要求される、
　・滅菌装置、熱交換器などのシール部品として
洗浄性を要求される、
　・食品機械の充填部分
　・色変えのある、塗装ライン用途
使用時のご注意
(1)P-stuckは、装着する際ねじれのないように装着ください。
(2)シール溝は通常のOリング溝と同様の規格に準じていただいて結構ですが、圧縮量をゴム単体の場合より多くとることを推奨いた
　します。
(3)ゴム単体のOリングとの比較では伸縮性はおとるため、装着が困難な場合は100℃〜150℃程度に加熱しますとPFAが軟化して装着
　が容易になります。
(4)表面はPFA樹脂でおおわれておりますので、保管、装着に関しては傷などをつけないよう十分注意ください。
(5)表面はゴムよりtは硬いため、装着部分の加工の精度が必要です。（液体1.6a、ガスで0.8a相当が目安です。）
(6)フッ素樹脂系のグリースの使用はシールの向上に有効です。
廃棄時のご注意
(7)本製品はフッ素樹脂製部品を使用しております。廃棄する際は、焼却しないで「産業物の処理及び清掃に関する法律」によって、
　産業廃棄物として処理して下さい。
(8)本品は、不燃物として廃棄して下さい。
