音声・音楽光通信機器
  VP002シリーズ2Nタイプ/VP003シリーズ2Nタイプ
247
コネクタ有り(FC)タイプ コネクタレスタイプ
●電線の使えないノイズ環境下において、必要とする場所に高品質な音声を2ch送ることができます。
●音声信号2chを光ファイバで伝送します。
●S/N比 40dB以上と高品質。
●10Hz〜20kHz(−6dBV)までのアナログ機器に対応します(インピーダン:600Ω)。
●AGC(オートゲインコントロール)回路内蔵により、設置時の設定が不要です。
●オーダーメードにより、お客様の仕様にお応えします。
●マルチドロップ分岐タイプを組み合わせることにより、光ファイバーの分岐が簡単にでき、多様な配線システムを組むことができます。

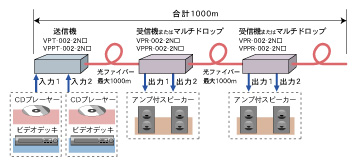

接続例-1
接続例-2

■主な仕様(寸法単位:mm)
 用途
音楽用
 タイプ
コネクタ有り
コネクタレス

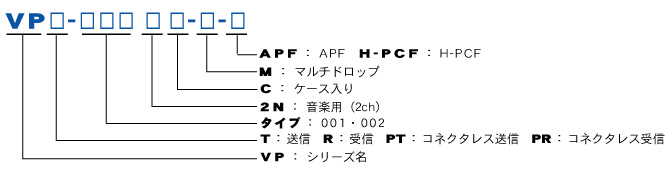

 型名
送信機
VPT-002-2N□
VPPT-002-2N□
受信機
VPR-002-2N□
VPPR-002-2N□
 光信号変調方式
PFM方式
 チャンネル数
2ch
 入出力信号
2VP-P/0dBm/600Ω
 伝送帯域
10Hz〜20kHz
 S/N比
40dB以上
 分離度
1ch・2ch共に40dB以上
 ダイナミックレンジ
30db以上
 伝送距離
H-PCF:2〜1000m/APF:2〜30m※1
APF:2〜30m
 適合光ファイバ
H-PCF(200/230)/APF(980/1000)
APF(980/1000)
 適合光コネクタ
F05(JIS C5974)
コネクタレス
 電源
DC5V※2
 ケース入寸法
送信機
35(W)×67(D)×24(H)
35(W)×60(D)×19(H)
受信機
47(W)×65(D)×26(H)
48(W)×58(D)×20(H)
 基板単体寸法
送信機
29(W)×42(D)×13(H)
33(W)×42(D)×13H)
受信機
40(W)×45(D)×13H)
40(W)×53(D)×13(H)
※1:H-PCFかAPFの選択を指定して下さい。
※2:ACアダプタもご用意しています。

■外形寸法(寸法単位:mm)

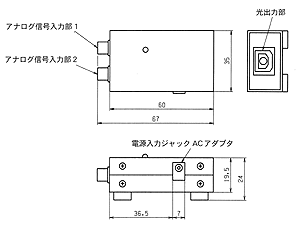

<送信機> コネクタタイプ

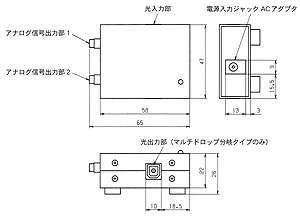

<受信機> コネクタタイプ

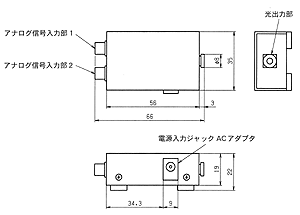

<送信機> コネクタレスタイプ

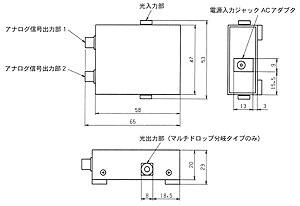

<受信機> コネクタレスタイプ

オプション
ACアダプタ
DC6V 300mA
<ケース入り、送受信機で使用の場合には、送受信それぞれ必要になります>
電線並みに扱える強化型光ファイバ  ピコフレキへ
 ピコドラムへ
取付板(送受信共通)

<材質:ステンレス>

実装例

※RoHS対応に関してはお問い合わせください。
