薄肉チューブ
CPX50 取扱中止

低コスト多目的熱収縮フレキシブルチューブ/ブスバー絶縁等

●特徴
・収縮率　2:1
・流体および溶剤抵抗性
・機械強度に優れたクロスリンクドポリオレフィンを採用
・使用環境温度範囲：-55℃〜105℃
・収縮温度：120℃

※納期については、お問合せ下さい。		 CPX 50
物理的特性
特性 試験方法 基準性能
引張り強度 ISO 37 19.0MPa
伸び率 ISO 37 450%
縦方向の変形 ASTM D2671 +/-10%
2%割線係数 ASTM D882 102MPa
熱による劣化後の伸び率
(136℃で168時間)		 ISO 37 450%
熱衝撃
(200℃で4時間)		 ASTM D2671 亀裂または自噴なし
低温適応性
(-55℃で4時間)		 ASTM D2671 亀裂または自噴なし
電気的特性
特性 試験方法 基準性能
絶縁耐力 IEC243 20kV/mm min
化学的特性
特性 試験方法 基準性能
液体抵抗 MIL-1-23053
ISO 1817,ISO 37		 良から優良
吸水性 ASTM D570 0.1%

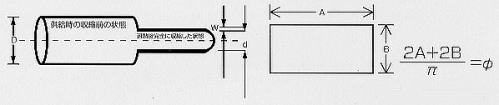

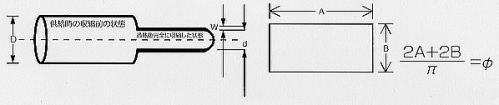

寸法
注文No. 収縮前(内径) 収縮後 標準の長さ
内径(最大) 肉厚(最大)
mm in mm in mm in mm in m
0012 - 1.2 - 0.6 - 0.45 - 300
0016 - 1.6 - 0.8 - 0.45 - 300
0024 - 2.4 - 1.2 - 0.51 - 300
0032 - 3.2 - 1.6 - 0.51 - 300
0048 - 4.8 - 2,4 - 0.51 - 300
0064 - 6.4 - 3.2 - 0.64 - 300
0095 - 9.5 - 4.8 - 0.64 - 150
0127 - 12.7 - 6.4 - 0.64 - 100
0160 - 16.0 - 8.0 - 0.64 - 100
0190 - 19.0 - 9.5 - 0.76 - 50
0254 - 25.4 - 12.7 - 0.89 - 50
0320 - 32.0 - 16.0 - 0.89 - 50
0381 - 39.1 - 19.0 - 1.02 - 50
0508 - 50.8 - 25.4 - 1.14 - 50
0762* - 76.2 - 38.1 - 1.27 - 25
1016* - 101.6 - 50.8 - 1.40 -
*0762、1016は半透明色はありません

例)たとえば、角形ブスバーのサイズがA＝100mm、B＝10mmの場合、φ70従って0762を選定します。
標準カラー
注文No. 色
BK 黒
CR 半透明
CPX55
低コスト・難燃性・多目的熱収縮フレキシブルチューブ/ブスバー絶縁等

●特徴
・難燃性
・収縮率　2:1
・流体および溶剤抵抗性
・機械強度に優れたクロスリンクドポリオレフィンを採用
・UL224、FMVSS302
・使用環境温度範囲：-55℃〜125℃
・収縮温度：120℃

※納期については、お問合せ下さい。		 CPX 55
物理的特性
特性 試験方法 基準性能
引張り強度 ISO 37
 18.0MPa
伸び率 ISO 37 450%
縦方向の変形 ASTM D2671 +/-10%
2%割線係数 ASTM D882 110MPa
比重 ISO/R1183 1.10
熱による劣化後の伸び率
(158℃で168時間)		 ISO 37 400%
熱衝撃
(200℃で4時間)		 ASTM D2671 亀裂または自噴なし
低温適応性
(-55℃で4時間)		 ASTM D2671 亀裂または裂目なし
可燃性 - 難燃性
(透明色は除く)
電気的特性
特性 試験方法 基準性能
絶縁耐力 IEC243 20kV/Mil
化学的特性
特性 試験方法 基準性能
液体抵抗 MIL-1-23053
ISO 1817,ISO 37		 良から優良
吸水性 ASTM D570 0.2%
寸法
注文No. 収縮前(内径) 収縮後 標準の長さ
内径(最大) 肉厚(最大)
mm in mm in mm in mm in m
0012 - 1.2 - 0.6 - 0.45 - 300
0016 - 1.6 - 0.8 - 0.45 - 300
0024 - 2.4 - 1.2 - 0.51 - 300
0032 - 3.2 - 1.6 - 0.51 - 300
0048 - 4.8 - 2,4 - 0.51 - 300
0064 - 6.4 - 3.2 - 0.64 - 300
0095 - 9.5 - 4.8 - 0.64 - 150
0127 - 12.7 - 6.4 - 0.64 - 100
0160 - 16.0 - 8.0 - 0.64 - 100
0190 - 19.0 - 9.5 - 0.76 - 50
0254 - 25.4 - 12.7 - 0.89 - 50
0320 - 32.0 - 16.0 - 0.89 - 50
0381 - 39.1 - 19.0 - 1.02 - 50
0508 - 50.8 - 25.4 - 1.14 - 50
0762 - 76.2 - 38.1 - 1.27 - 25
1016 - 101.6 - 50.8 - 1.40 - 25

例)たとえば、角形ブスバーのサイズがA＝100mm、B＝10mmの場合、φ70従って0762を選定します。
標準カラー
注文No. 色
BK 黒
RD 赤
BE 青
CR 無色透明
CZT200

ハロゲンフリーの熱収縮チューブ
地下鉄、船舶、海上設備、軍事施設、宇宙空間などの閉ざされた空間に最適

●特徴
・煙の発生量が少なく、優れた防火特性
・可撓性、弾力性
・難燃性
・耐摩耗性
・DEF STAN59-97、Issue3、Type8に適合
・使用環境温度範囲：-40℃〜105℃
・収縮温度：120℃
・収縮率　2:1
・クロスリンクドポリオレフィン

※納期については、お問合せ下さい。		 CZT 200
物理的特性
特性 試験方法 基準性能
引張り強度 ASTM D2637,ISO 37 1500psi(10.4MPa)
伸び率 ASTM D2671,ISO 37 250%
縦方向の変形 ASTM D2671 +1,-10%
2%割線係数 ASTM D2671 1600psi(110MPa)
比重 ASTM D792
ISO R1183		 1.3
制限圧縮 ASTM D2671 亀裂なし
熱による劣化後の伸び率
(135℃で168時間)		 ASTM D2671 180%
熱衝撃
(150℃で4時間)		 ASTM D2671 亀裂または自噴なし
低温適応性
(-40℃で4時間)		 ASTM D2671 亀裂または自噴なし
可燃性 ASTM D2671 難燃性
煙指数 NES 711 5
有毒指数 NES 713 4
燃焼温度指数 NES 715 290
電気的特性
特性 試験方法 基準性能
絶縁耐力 ASTM D2671,IEC 243 600V/Mil
(24kv/mm)
体積抵抗 ASTM D2671 1016ohm-cm
化学的特性
特性 試験方法 基準性能
液体抵抗 DES STAN 59-57
ISO 1817,ISO 37		 良から優良
銅腐食性 ASTM D2671 腐食なし
吸水性 ASTM D570 0.2％
耐菌性 ASTM G21 成長なし

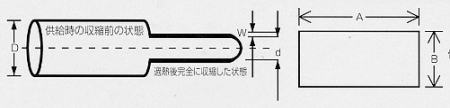

寸法
注文No. 収縮前(内径) 収縮後 標準の長さ
内径(最大) 肉厚(最大)
mm in mm in mm in mm in m
0016 0062 1.6 1/16 0.8 1/32 0.45 0.018 150
0024 0094 2.4 3/32 1.2 3/64 0.51 0.020 150
0032 0125 3.2 1/8 1.6 1/16 0.51 0.020 150
0048 0187 4.8 3/16 2.4 3/32 0.51 0.020 75
0064 0250 6.4 1/4 3.2 1/8 0.64 0.025 75
0095 0375 9.5 3/8 4.8 3/16 0.64 0.025 75
0127 0500 12.7 1/2 6.4 1/4 0.64 0.025 50
0160 0625 16.0 5/8 8.0 5/16 0.64 0.025 50
0190 0750 19.0 3/4 9.5 3/8 0.76 0.030 50
0254 1000 25.4 1 12.7 1/2 0.89 0.035 30
0320 1250 32.0 1 1/4 16.0 5/8 0.89 0.035 30
0381 1500 38.1 1 1/2 19.0 3/4 1.02 0.040 30
0508 2000 50.8 2 25.4 1 1.14 0.045 15
0762 3000 76.2 3 38.1 1 1/2 1.27 0.050 15
1016 4000 101.6 4 50.8 2 1.40 0.055 15
標準カラー
注文No. 色
BK 黒
YW 黄
WE 白
表面プリント
表示あり 表示なし
00 01

例)たとえば、角形ブスバーのサイズがA＝100mm、B＝10mmの場合、φ70従って0762を選定します。
