007
オイルフレックス-191
オイルフレックス−191CY

CEマーキング適合UL,CSA規格取得ケーブル
ヨーロッパ、北米市場輸出機器に最適
アプリケーション アメリカ、カナダ及びヨーロッパ市場輸出機器用コントロールケーブルとして、工作機械、空調設備、データ処理など、軽微な機械的ストレスの条件下で、乾燥または湿潤した屋内・屋外の工業環境のもとで、あらゆる電気設備に使用できます。
特長 ひとつのケーブルでUL、CSAの両規格を取得しています。AWGによるサイズ表示、定格電圧600V、90℃耐熱、耐油性強化などの特徴により、輸出用機械、プラント、各種設備製造メーカーに最適です。難燃性はCSA規格FT1に適合しています。定格電圧が600Vであり、他の600Vケーブルと同じ箇所に敷設できます。ケーブルコンジットを分離することは不要です。

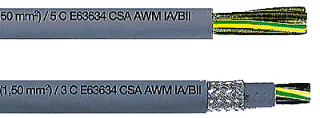

ケーブル構成 オイルフレックス-191(型式表へ)
導体は細銅線を素線とした細撚線、AWGによるサイズ表示、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、緑/黄色の保護接地線、特殊仕様PVCをベースとしたシース、強化耐油性、シルバーグレー色(RAL 7001)、難燃性 IEC 332.1及びCSA FT1。
オイルフレックス-191CY(型式表へ)
導体は細銅線を素線とした細撚線、AWGによるサイズ表示、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、特殊仕様PVCをベースとしたインナーシース、錫メッキ銅編組シールド、特殊仕様PVCをベースとしたアウターシース、強化耐油性、シルバーグレー色(RAL 7001)、難燃性 IEC 332.1及びCSA FT1。
備考 北米市場(アメリカ・カナダ)に対応した、その他のUL・CSA規格取得ケーブルについては、以下のページを参照ください。
-オイルフレックス-150/-150CY -オイルフレックス- -オイルフレックス-891/891CY -オイルフレックス-890P/890CP -マルチスタンド シングルコア

ロボットなど常動的なアプリケーションにつきましては、オイルフレックス-890、オイルフレックス-890CYまたはお問い合わせください。シールドをより確実に接地するために、シールド接地用ケーブルグランドの使用を推奨いたします。製品はEEC指令73/23(低電圧指令)CE適合です。
テクニカルデータ
最小曲げ半径
オイルフレックス-190
固定時:4xケーブル外径
屈曲時:15xケーブル外径
オイルフレックス-190CY
固定時:6xケーブル外径
屈曲時:20xケーブル外径
定格電圧:
UL+CSA U:600V
VDE:U0/U:300/500V
絶縁抵抗:定格絶縁抵抗値:
>20GΩxcm
線心識別:
黒字に白のナンバリング(VDE 0293)
試験電圧:3000V 素線構成:
細撚線、VDE 0295 クラス5 / IEC 228 Cl.5
使用温度範囲
屈曲時:-5℃〜+90℃
固定時:-40℃〜+90℃
規格:
UL AWM-Style 2587
CSA AWM IA/B IIA/B
保護導体:
G=緑/黄
X=無し
