オイルフレックス

アプリケーション

オイルフレックス-140、H05VV5-F及びオイルフレックス-140CY、H05VVC4V5-Kは、VDE 0281 パート13に適合して製造されたシールド付きまたはシールドなしのコントロールケーブルです。乾燥または湿潤した（水・油を含む）屋内において、可動または固定設置の状態で強いストレスのかからない箇所で、ケーブルガイドシステム以外での可動部用として、工作機械、コンベヤ・アッセンブリライン、運搬システム、生産ラインなどの制御装置への電力供給、信号伝送の用途に用いられます。ただし、屋外は含まれません。

特長

シールド付き・シールドなしとも、関連規格によるテストを受けており、規格適合ケーブルが必要とされるアプリケーションに最適です。短いピッチ（最高15×ケーブル外径）によるコアのツイスト構造、コア内部の導体撚り線構造により、柔軟性を発揮します。線心はブラックとなっており、白色の数字により線心識別がなされます。白色の識別数字は約20～50mm間隔で印字されており、シースの剥き長さが短いに場合にも、線心識別が十分に可能となります。数字の識別ミスを避けるために、全ての識別数字の下にベースラインが印字されています。特殊仕様PVCをベースとしたアウターシースは、すぐれた耐油性を有しており、ラップ社の研究所で常時厳しい耐油テストを行い、耐久性をチェックしています。オイルフレックス-140CYは、シールド対策用として、信号伝送の際に電磁妨害を低減します。難燃性です（IEC332.1）。

ケーブル構成

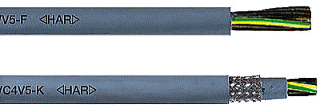

オイルフレックス-140、H05VV5-F（型式表1へ）
導体に細銅線を素線とした細撚線、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、緑/黄色の保護接地線、特殊仕様PVCをベースとしたシース、強化耐油性、シルバーグレー色
（RAL 7001）。

オイルフレックス-140CY、H05VVC4V5-K（型式表2へ）
導体に細銅線を素線とした細撚線、特殊仕様PVCをベースとした絶縁体、内部電線撚り層は多層、線心は黒地に白のナンバリング、特殊仕様PVCをベースとしたインナーシース、錫メッキ銅編組シールド、特殊仕様PVCをベースとしたアウターシース、強化耐油性、シルバーグレー色（RAL 7001）。

PVC（塩化ビニール製）コントロールケーブルに関するドイツ国内規格:VDE 0250 パート405は、1996年、ヨーロッパ統一規格:HD 21.13 S1に置き換えられました。

適用

シールド付き・シールドなしとも、屋外での使用には適しません。ロボットなど常動的なアプリケーションにつきましては、お問い合わせください。シールドをより確実に接地するために（オイルフレックス-140CY）、シールド接地用グランドの使用を推奨いたします。製品はEEC指令73/23（低電圧指令）CE適合です。

テクニカルデータ
最小曲げ半径屈曲時: -140:12.5xケーブル外径 -140CY:20xケーブル外径固定時: -140:4xケーブル外径 -140CY:6xケーブル外径	定格電圧:U0/U: 300/500V	素線構成: 細撚線、VDE 0295 クラス5 / IEC 228 Cl.5	保護導体: G=緑/黄 X=無し
使用温度範囲屈曲時:-5℃～+70℃ 固定時:-40℃～+70℃	試験電圧: 3000V	線心識別: 黒字に白のナンバリング(VDE 0293)	規格: VDE 0281 パート13 / HD 21.13 S1
絶縁抵抗:定格絶縁抵抗値: >10GΩxcm			型式表へ
