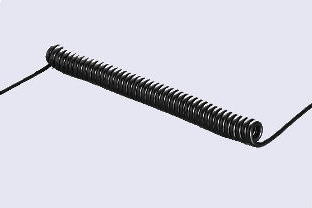

カールコード CVF-U(スプリングケーブル)
特徴:
●スプリングの長さの3倍の長さまで、伸縮出来ます。
●伸縮の寿命回数は、100万回まで耐えることが出来ます。
●耐薬品、耐摩耗、耐候性、耐寒性に優れています。
●電線の心数および導体サイズは多種に及んでおり、ご要望に応じ対応致します。
●端子、コネクター、およびブッシュ成型など、各種端末加工にも対応致します。

電線断面図(参考)

用途:
●ホイスト、産業用ロボット、工作機械等の、可動部への電源用および制御用ケーブルとしてご使用ください。
<仕様>
電線品番 CVF-U
電線心数  2〜16心
電線導体サイズ  0.3〜2sq
使用可能温度 -10〜60℃

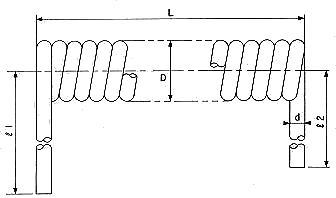

電線外径(D) φ4.7〜18.7mm
スプリング外径(D) 電線外径の3.7倍以上
スプリング長さ(L) 100〜3,000mm
端末長さ(L1,L2) 300mm(標準)

 -*-* お問合せ方法 *-*-
断面積と芯数とスプリング長、本数をお知らせ下さい。

断面積 芯数 スプリング全長L選択 電線外径 試験電圧 スプリング仕様
外径 Dmm 概算質量1m当たりg
mm2 m dmm V/1分
0.3 2 0.3 0.5 1.0 2.0 4.9 1000 18 180
3 5.1 19 240
4 5.5 20 290
6 6.6 25 410
8 7.7 29 550
10 9.1 34 720
12 0.5 1.0 8.5 32 740
16 0.3 0.5 1.0 9.6 36 970
0.5 2 0.3 0.5 1.0 2.0 5.9 1000 22 290
3 6.2 23 360
4 6.9 26 460
6 8.3 31 650
8 9.7 36 880
10 11.7 43 1180
12 1.0 2.0 11.0 41 1220
16 1.0 12.3 46 1590
注:記載以外のサイズ、心数も製作可能です。
注:記載のL寸サイズは在庫品です。

注:全サイズ電気用品取締法が適用されませんので、信号・通信回路等の弱電流電気回路にご使用下さい。

断面積 芯数 スプリング全長L選択 電線外径 試験電圧 スプリング仕様
外径 Dmm 概算質量1m当たりg
mm2 m dmm V/1分
0.75 2 0.3 0.5 1.0 2.0 7.3 2000 27 460
3 7.9 29 590
4 8.6 32 820
6 0.3 0.5 1.0 10.5 39 1080
7 1.0 11.5 43 1300
8 1.0 13.3 49 1660
10 0.5 1.0 14.5 54 1950
12 1.0 14.9 55 2200
16 1.0 16.5 61 2720
1.25 2 0.3 0.5 1.0 2.0 8.1 2000 30 600
3 8.5 32 750
4 9.5 35 970
6 0.3 0.5 1.0 11.6 43 1460
8 0.5 1.0 14.6 54 2160
10 0.5 1.0  15.9 59 2520
12 1.0 16.3 60 2870
16 1.0 17.5 65 3550
2.0 2 0.3 0.5 1.0 2.0 9.1 2000 34 310
3 0.3 0.5 1.0 2.0 9.6 36 1020
4 0.3 0.5 1.0 2.0 10.7 40 1310
