エナジーチェーン（旧ランナーフレックス）　EZ04型 378
本体断面E-04型

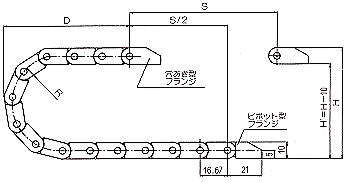

側面図
仕様
型式
E=外周開き
Z=内周開き		 断面寸法
内径		 ピッチ 曲げ半径 曲げ長さ スペース 取付高さ リンク数
※1		 フランジ
セット品番
高さ X　巾 P R K D Hf = H+
E04,07 7 X 7 16.7 15
18
28
38
48		 80
90
125
155
185		 240
40
50
60
70		 42+10
48+10
68+10
88+10
108+10		 040.07.12
注文方法

イグス・igus製
