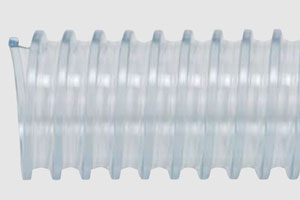

タイダクト®ホース GL-ST(帯電防止配合)

423
特長
タイダクト®ホースGL型の透明タイプです。
透明材料で構成されているので、輸送物の確認が出来ます。
GL型同様、軽量で柔軟性に優れ、更に通気抵抗が少ないので高い輸送能力が得られます。
軟質部は帯電防止配合のPVCで構成されているので、静電気帯電防止効果に優れています。

用途
木工機械の集塵用、粉黛の空気輸送
クリーンルームなどの静電気を嫌う室内配管

仕様
使用温度:-10〜50℃

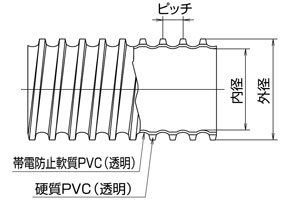

タイダクトホース GL-ST

タイダクトホース GL-ST
型式 呼径
(φ)
内径
(mm)
外径
(mm)
ピッチ
(mm)
許容圧力
(20℃)
MPa以下
(kgf/cm2以下)
許容減圧力
(20℃)
KPa以下
(mmHg以下)
許容曲げ
半径
(mm以上)
参考
質量
(g/m)
定尺
(m)
423-GL-ST-25 25 25.0±0.8 32.4 7.6 0.06(0.6) -65.0(-500) 25 200 20
423-GL-ST-32 32 32.0±1.0 39.8 8.0 0.06(0.6) -65.0(-500) 32 260
423-GL-ST-38 38 38.1±1.0 45.9 9.0 0.06(0.6) -65.0(-500) 35 320
423-GL-ST-50 50 50.8 +1.5 -1.0 59.9 12.0 0.05(0.5) -65.0(-500) 50 453
423-GL-ST-65 65 63.5 +1.5 -1.0 72.6 12.0 0.04(0.4) -65.0(-500) 60 557
423-GL-ST-75 75 76.2 +1.5 -1.0 85.8 14.5 0.04(0.4) -32.0(-250) 75 600
423-GL-ST-90 90 89.0 ±1.5 98.6 14.5 0.03(0.3) -32.0(-250) 85 695
423-GL-ST-100 100 101.6 ±1.5 112.0 14.5 0.03(0.3) -21.0(-160) 90 870
423-GL-ST-125 125 127.0 ±1.5 137.5 17.5 0.02(0.2) -19.0(-150) 120 960
423-GL-ST-150 150 152.4 ±1.5 163.8 17.5 0.02(0.2) -14.0(-110) 150 1350
423-GL-ST-175 (175) 175.0 ±1.5 187.0 17.5 0.02(0.2) -10.0(-78) 180 1892
423-GL-ST-200 200 202.0 ±2.0 215.0 17.5 0.01(0.1) -6.0(-45) 210 2338
423-GL-ST-250 (250) 252.0 ±2.0 265.7 20.0 0.01(0.1) -5.0(-35) 260 2872 10/20
423-GL-ST-300 (300) 303.0 ±2.0 316.4 20.0 0.01(0.1) -3.0(-23) 310 3389

※呼径 175、250、300は受注生産品です。
※専用口元もご用意しております。
