P2261
スリーシール式継手シリーズ |
 |
| 612 | |
| PTFE製のソロバン型シールはPTFEやPFAチューブを外径から、かしめて固定します。 ガラス管やステンレス管の場合は樹脂製のチューブと違い、ソロバン型シールが食い込むことができないため滑って抜けてしまうケースがあります。 スリーシール式の継手は、FKM製Oリング2本をPTFE製リングで挟み込んで、硬い配管の外径を固定しますので、従来のPTFE製のソロバン型シールと比べ、すべり難く、しっかりと固定できます。 ※FKM以外のOリング(例：パーフロ)をご希望の場合は別途ご相談ください。  |
|

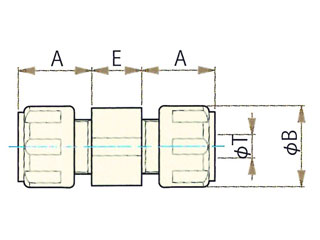

PTFEスリーシール式I型ジョイント
 |
 |
| 型式 | Tチューブ径 (mm) |
全長 (mm) |
A (mm) |
E (mm) |
B (mm) |
オリフィス (mm) |
| 612-2650-001 | 6 | 49 | 18 | 13 | 21 | 4 |
| 612-2650-002 | 8 | 49 | 18 | 13 | 21 | 6 |
| 612-2650-003 | 10 | 49 | 18 | 13 | 26 | 8 |
| 612-2650-004 | 12 | 57 | 22 | 13 | 28 | 10 |
| 612-2650-005 | 19 | 66 | 24 | 18 | 37 | 16 |

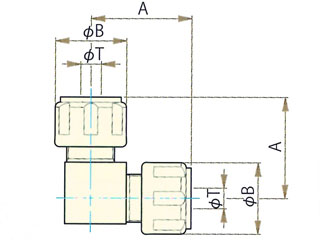

PTFEスリーシール式L型ジョイント
 |
 |
| 型式 | Tチューブ径 (mm) |
A (mm) |
B (mm) |
オリフィス (mm) |
| 612-2651-001 | 6 | 28 | 21 | 4 |
| 612-2651-002 | 8 | 29 | 21 | 6 |
| 612-2651-003 | 10 | 30 | 25.5 | 8 |
| 612-2651-004 | 12 | 35 | 28 | 10 |
| 612-2651-005 | 19 | 44 | 37 | 16 |

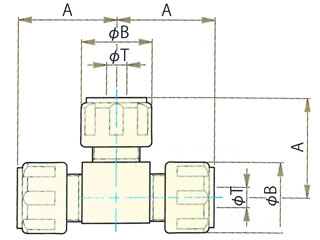

PTFEスリーシール式T型ジョイント
 |
 |
| 型式 | Tチューブ径 (mm) |
A (mm) |
B (mm) |
オリフィス (mm) |
| 612-2652-001 | 6 | 28 | 21 | 4 |
| 612-2652-002 | 8 | 29 | 21 | 6 |
| 612-2652-003 | 10 | 30 | 25.5 | 8 |
| 612-2652-004 | 12 | 35 | 28 | 10 |
| 612-2652-005 | 19 | 44 | 37 | 16 |
PFA袋ナット締め付け用スパナ
| 型式 | 612-2730-001 | 612-2730-002 | 612-2730-003 | 612-2730-004 | 612-2730-005 |
| 適用袋ナット | 6＆1/4"＆8 | 10＆3/8" | 12＆1/2" | 19＆3/4" | 25.4 |

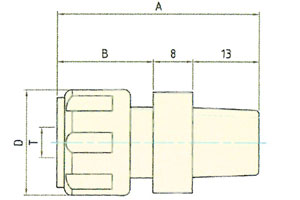

PTFEスリーシール式ハーフオスジョイントI型
 |
 |
 |
| 型式 | Tチューブ径 (mm) |
R | A (mm) |
B (mm) |
D (mm) |
| 612-2653-001 | 6 | 1/4 | 38 | 18 | 21 |
| 612-2653-002 | 8 | 1/4 | 38 | 18 | 21 |
| 612-2653-003 | 10 | 1/4 | 38 | 18 | 25.5 |
| 612-2653-004 | 10 | 3/8 | 38 | 18 | 25.5 |
| 612-2653-005 | 12 | 3/8 | 42 | 22 | 28 |

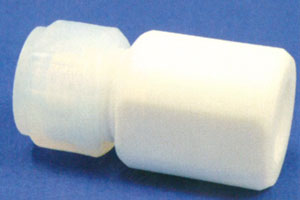

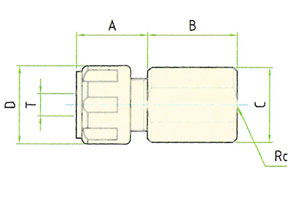

PTFEスリーシール式ハーフメスジョイントI型
 |
 |
 |
| 型式 | Tチューブ外径 (mm) |
Rc | A (mm) |
B (mm) |
C 幅x径 (mm) |
D (mm) |
| 612-2654-001 | 6 | 1/4 | 18 | 24 | 20x22 | 21 |
| 612-2654-002 | 8 | 1/4 | 18 | 24 | 20x22 | 21 |
| 612-2654-003 | 10 | 1/4 | 18 | 24 | 20x22 | 25.5 |
| 612-2654-004 | 10 | 3/8 | 18 | 26 | 23x25 | 25.5 |
| 612-2654-005 | 12 | 3/8 | 22 | 26 | 23x25 | 28 |

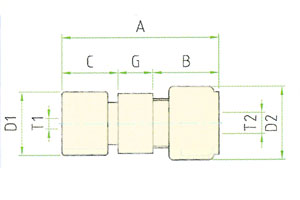

PTFEスリーシール式異径ジョイントI型
 |
 |
 |
| 型式 | Tチューブ外径 (mm) |
A (mm) |
B (mm) |
C (mm) |
D1 (mm) |
D2 (mm) |
G (mm) |
| 612-2656-001 | 3Φx6Φ | 44 | 18 | 16 | 12 | 21 | 10 |
| 612-2656-002 | 3Φx8Φ | 44 | 18 | 16 | 12 | 21 | 10 |
| 612-2656-003 | 6Φx8Φ | 49 | 18 | 18 | 21 | 21 | 13 |
| 612-2656-004 | 6Φx10Φ | 49 | 18 | 18 | 21 | 25.5 | 13 |
| 612-2656-005 | 6Φx12Φ | 53 | 22 | 18 | 21 | 28 | 13 |
| 612-2656-006 | 8Φx10Φ | 49 | 18 | 18 | 21 | 25.5 | 13 |
| 612-2656-007 | 8Φx12Φ | 53 | 22 | 18 | 21 | 28 | 13 |
| 612-2656-008 | 10Φx12Φ | 53 | 22 | 18 | 25.5 | 28 | 13 |

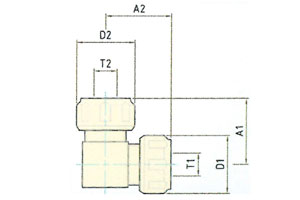

PTFEスリーシール式異径ジョイントL型
 |
 |
 |
| 型式 | Tチューブ外径 (mm) |
A1 (mm) |
A2 (mm) |
D1 (mm) |
D2 (mm) |
| 612-2657-001 | 6Φx8Φ | 28 | 28 | 21 | 21 |
| 612-2657-002 | 6Φx10Φ | 28 | 30 | 21 | 21 |
| 612-2657-003 | 8Φx10Φ | 29 | 30 | 21 | 21 |
| 612-2657-004 | 8Φx12Φ | 33 | 31 | 21 | 21 |
| 612-2657-005 | 10Φx12Φ | 34 | 31 | 25.5 | 25.5 |

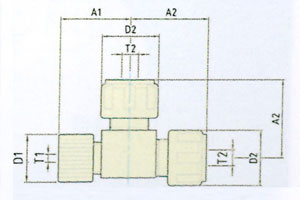

PTFEスリーシール式異径ジョイントT型
 |
 |
 |
| 型式 | T1 (mm) |
T2 (mm) |
A1 (mm) |
A2 (mm) |
D1 (mm) |
D2 (mm) |
| 612-2658-001 | Φ3 | Φ6 | 26 | 28 | 12 | 21 |
| 612-2658-002 | Φ3 | Φ8 | 27 | 29 | 12 | 21 |
| 612-2658-003 | Φ6 | Φ8 | 29 | 29 | 21 | 21 |
| 612-2658-004 | Φ6 | Φ10 | 30 | 30 | 21 | 25.5 |
| 612-2658-005 | Φ8 | Φ10 | 30 | 30 | 21 | 25.5 |
| 612-2658-006 | Φ8 | Φ12 | 31 | 35 | 21 | 28 |
