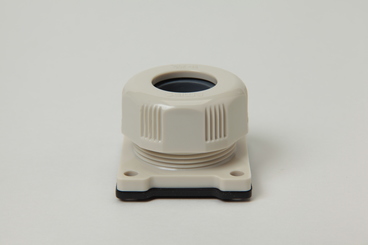

エスシーロック SCFタイプ(フランジタイプ)

RoHS対応品
029
概要と特長
●筐体内外部の空間が狭い場合など、従来のエスシーロックの取り付けが難しい場合に、筐体壁にM4ねじで固定が可能です。
●従来シリーズと同様に、IP67の防水構造を確保しています。(ビス部分除く)
●難燃性で、機械的強度に優れた“ポリアミド”(UL 認定材料)を使用しています。

鉛フリー
エスシーロック SCFタイプ(フランジタイプ)
仕様
エスシーロック SCFタイプ(フランジタイプ)

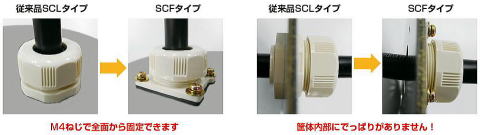

●取付例
エスシーロック SCFタイプ(フランジタイプ)

特性表

耐薬品性一覧

分類 代表的薬品名 SCFタイプ
本体
PA
ゴムスリーブ
NBR
ゴムパッキン
CR
耐無機薬品性 弱酸 炭酸 (10%)
シアン化水素酸 (10%)
硫化水素酸 (10%)
強酸 硫酸 (10%)
塩酸 (10%)
リン酸 (10%)
酸化性酸
(低濃度)
硝酸 (10%)
過塩素酸 (10%)
過マンガン酸 (10%)
○〜△
酸化性酸
(高濃度)
硝酸 (60%)
過塩素酸 (60%)
過マンガン酸 (60%)
× × ×
弱アルカリ 重炭酸ソーダ (10%)
消石灰 (10%)
アンモニア水 (10%)
強アルカリ 苛性ソーダ (10%)
苛性カリ (10%)
水酸化バリウム (10%)
塩類 食塩 (5%)
塩化アンモニウム (10%)
硫酸ナトリウム (10%)
耐有機薬品性 有機酸 蟻酸、酢酸
シュウ酸
○〜△注1 ○注1
アルコール メチルアルコール
エチルアルコール
ブチルアルコール
エーテル メチルエチルエーテル
ジエチルエーテル
エチルセロソルブ
△〜× ×〜△
ケトン アセトン
メチルエチルケトン
ベンゾフェノン
× ×
エステル 酢酸メチル
酢酸エチル
酢酸ブチル
× ×
鎖式炭化水素 メタン、エタン、プロパン
エチレン、プロピレン
ヘキサン、ブタン
芳香族炭化水素 ベンゼン、トルエン
キシレン
× ×
塩素化炭化水素 二塩化エチレン
クロロホルム
トリクレン
× ×  ×
その他 石油ベンジン
ガソリン、ナフサ
モービル油、灯油
軽油、重油
潤滑油、グリース

(備考)
(1)◯:40℃以下で耐える △:若干侵される ×:侵される
(2)注1:氷酢酸および90%蟻酸に侵される
(3)上表は薬品浸漬試験結果です。ガスおよび蒸気雰囲気では、△印はほとんど問題なく使用できます。
(4)上表にない薬品については、お問い合わせ下さい。
※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。

PA:ポリアミド  PP:ポリプロピレン  ABS:ABS 樹脂
CR:クロロプレンゴム  NBR:ニトリルゴム IIR:ブチルゴム  EPT、EPDM:エチレン・プロピレンゴム
PPS:ポリエチレンサルファイド  SR:シリコンゴム

(単位:mm)

型式 適合ケーブル
外径
通線穴径 ねじ穴 ゴムパッキン厚 梱包数量
(個)
グレー アイボリー
SCF-18A SCF-B18A SCF-C18A φ 14.5〜 16.5 19.5 M4 2 小箱10
大箱100
SCF-18B SCF-B18B SCF-C18B φ 16.5〜 18.5

使用温度範囲 -30℃〜75℃
