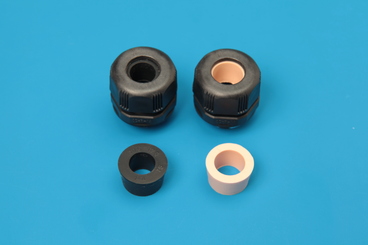

エスシーロック SCHRタイプ(耐熱タイプ)

RoHS対応品
029
概要と特長
●従来シリーズと同様に、IP67の防水構造を確保しています。
●耐熱性、耐油性に優れたPPS(ポリフェニレンサルファイド)樹脂を使用しています。
●従来品は最高使用温度が80℃に対し、本製品は最高200℃まで使用可能です。(連続使用120℃)
●耐熱性が必要な用途で金属製を使用している場合、金属製ケーブルグランドの代用ができます。
●ほぼ同じサイズの金属製ケーブルグランドと比較して、製品重量が約1/2軽減できます。
●ガラス繊維を含有していますので、表面にザラつきがあります。

ハロゲンフリー
鉛フリー
使用温度範囲 -20℃〜120℃[200℃(瞬時)]
エスシーロック SCHRタイプ(耐熱タイプ)

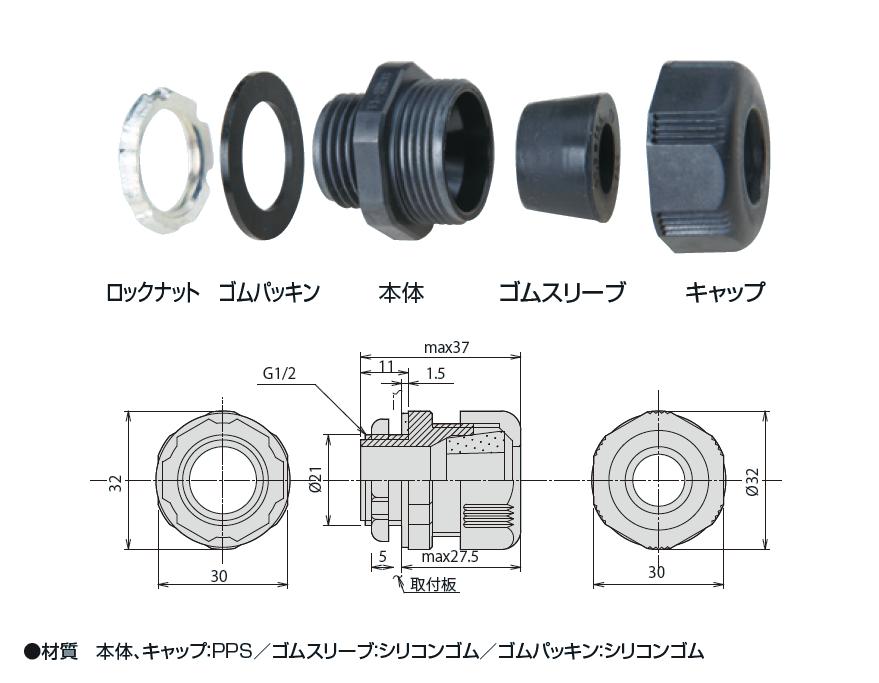

仕様
エスシーロック SCHRタイプ(耐熱タイプ)

材料特性表

分類 代表的薬品名 SCHRタイプ
本体
PPS
ゴムスリーブ
SR
ゴムパッキン
SR
耐無機薬品性 弱酸 炭酸 (10%)
シアン化水素酸 (10%)
硫化水素酸 (10%)
強酸 硫酸 (10%)
塩酸 (10%)
リン酸 (10%)
酸化性酸
(低濃度)
硝酸 (10%)
過塩素酸 (10%)
過マンガン酸 (10%)
○〜△
酸化性酸
(高濃度)
硝酸 (60%)
過塩素酸 (60%)
過マンガン酸 (60%)
× ×
弱アルカリ 重炭酸ソーダ (10%)
消石灰 (10%)
アンモニア水 (10%)
強アルカリ 苛性ソーダ (10%)
苛性カリ (10%)
水酸化バリウム (10%)
塩類 食塩 (5%)
塩化アンモニウム (10%)
硫酸ナトリウム (10%)
耐有機薬品性 有機酸 蟻酸、酢酸
シュウ酸
○〜△注1 ○注1
アルコール メチルアルコール
エチルアルコール
ブチルアルコール
エーテル メチルエチルエーテル
ジエチルエーテル
エチルセロソルブ
△〜× ×〜△
ケトン アセトン
メチルエチルケトン
ベンゾフェノン
× ×
エステル 酢酸メチル
酢酸エチル
酢酸ブチル
× ×
鎖式炭化水素 メタン、エタン、プロパン
エチレン、プロピレン
ヘキサン、ブタン
芳香族炭化水素 ベンゼン、トルエン
キシレン
× ×
塩素化炭化水素 二塩化エチレン
クロロホルム
トリクレン
○〜△ ×  ×
その他 石油ベンジン
ガソリン、ナフサ
モービル油、灯油
軽油、重油
潤滑油、グリース

(備考)
(1)◯:40℃以下で耐える △:若干侵される ×:侵される
(2)注1:氷酢酸および90%蟻酸に侵される
(3)上表は薬品浸漬試験結果です。ガスおよび蒸気雰囲気では、△印はほとんど問題なく使用できます。
(4)上表にない薬品については、お問い合わせ下さい。
※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。

PA:ポリアミド  PP:ポリプロピレン  ABS:ABS 樹脂
CR:クロロプレンゴム  NBR:ニトリルゴム IIR:ブチルゴム  EPT、EPDM:エチレン・プロピレンゴム
PPS:ポリエチレンサルファイド  SR:シリコンゴム



型式 適合ケーブル外径 ねじ 取付穴径 取付板厚
(最大)
梱包数量
(個)
SCHR-14A Φ10.5~12.5 G1/2 Φ22 4 小箱10
大箱100
SCHR-14B Φ12.5~14.5

(単位:mm)
