PVCキャップ 161
RoHS指令対応
■特長
●豊富なサイズバリエーション。
●吹付け塗装等の低温環境でご使用できます。

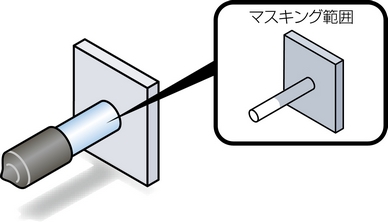

●ボルトやケーブルなど保護キャップとしてもご使用できます。

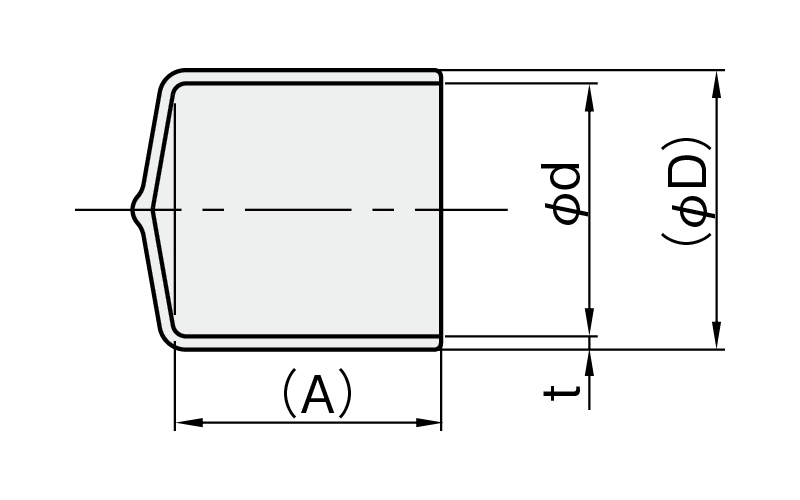

■寸法図
単位：mm

※成型品のため寸法誤差が生じます。

対応ネジ径 φd
(mm)		 （φD）
(mm)		 （A）
(mm)		 t
(mm)		 色 パック販売 ボックス販売
型式 入数 型式 入数
M2 2 3.6 15 0.8 黒 HLDP20-P 10 HLDP20-B 100
― 2.5 4.1 15 0.8 黒 HLDP25-P 10 HLDP25-B 100
M3 3 4.6 15 0.8 黒 HLDP30-P 10 HLDP30-B 100
― 3.5 5.1 15 0.8 黒 HLDP35-P 10 HLDP35-B 100
M4 4 5.6 15 0.8 黒 HLDP40-P 10  HLDP40-B 100
― 4.5 6.1 15 0.8 黒 HLDP45-P 10  HLDP45-B 100
M5 5 6.6 15 0.8 黒 HLDP50-P 10 HLDP50-B 100
― 5.5 7.1 15 0.8 黒 HLDP55-P 10 HLDP55-B 100
M6 6 7.6 15 0.8 黒 HLDP60-P 10 HLDP60-B 100
― 6.5 8.1 15 0.8 黒 HLDP65-P 10 HLDP65-B 100
7 8.6 15 0.8 黒 HLDP70-P 10 HLDP70-B 100
7.5 9.1 15 0.8 黒 HLDP75-P 10 HLDP75-B 100
M8 8 10 15 1 黒 HLDP80-P 10 HLDP80-B 100
― 8.5 10.5 15 1 黒 HLDP85-P 10 HLDP85-B 100
9 11 15 1 黒 HLDP90-P 10 HLDP90-B 100
9.5 11.5 15 1 黒 HLDP95-P 10 HLDP95-B 100
M10 10 12 20 1 黒 HLDP100-P 10 HLDP100-B 100
― 10.5 12.5 20 1 黒 HLDP105-P 10 HLDP105-B 100
11 13 20 1 黒 HLDP110-P 10 HLDP110-B 100
11.5 13.5 20 1 黒 HLDP115-P 10 HLDP115-B 100
 M12 12 14.4 20 1.2 黒 HLDP120-P 10 HLDP120-B 100
― 12.5 14.9 20 1.2 黒 HLDP125-P 10 HLDP125-B 100
13 15.4 20 1.2 黒 HLDP130-P 10 HLDP130-B 100
13.5 15.9 20 1.2 黒 HLDP135-P 10 HLDP135-B 100
 M14 14 16.4 20 1.2 黒 HLDP140-P 10 HLDP140-B 100
― 14.5 16.9 20 1.2 黒 HLDP145-P 10 HLDP145-B 100
M15 15 17.4 20 1.2 黒 HLDP150-P 10 HLDP150-B 100
― 15.5 17.9 20 1.2 黒 HLDP155-P  10 HLDP155-B 100
M16 16 18.4 20 1.2 黒 HLDP160-P 10 HLDP160-B 100
― 17 20 25 1.5 黒 HLDP170-P 10 HLDP170-B 100
M18 18 21 25 1.5 黒 HLDP180-P 10 HLDP180-B 100
― 19 22 25 1.5 黒 HLDP190-P 1 HLDP190-B 50
M20 20 23 25 1.5 黒 HLDP200-P 1 HLDP200-B 50
― 21 24 25 1.5 黒 HLDP210-P 1 HLDP210-B 50
M22 22 25 25 1.5 黒 HLDP220-P 1 HLDP220-B 50
― 23 26 25 1.5 黒 HLDP230-P 1 HLDP230-B 50
M24 24 27 25 1.5 黒 HLDP240-P 1 HLDP240-B 50
― 25 28 25 1.5 黒 HLDP250-P 1 HLDP250-B 50
26 29 30 1.5 黒 HLDP260-P 1 HLDP260-B 30
 M27 27 30 30 1.5 黒 HLDP270-P 1 HLDP270-B 30
― 28 31 30 1.5 黒 HLDP280-P 1 HLDP280-B 30
 M30 30 33 30 1.5 黒 HLDP300-P 1 HLDP300-B 30
― 32 35 30 1.5 黒 HLDP320-P 1 HLDP320-B 20
34 37 40 1.5 黒 HLDP340-P 1 HLDP340-B 20
M36 36 39 40 1.5 黒 HLDP360-P 1 HLDP360-B 20
― 38 42 40 2 黒 HLDP380-P 1 HLDP380-B 10
40 44 40 2 黒 HLDP400-P 1 HLDP400-B 10
42 46 40 2 黒 HLDP420-P 1 HLDP420-B 10
44 48 40 2 黒 HLDP440-P 1 HLDP440-B 10
46 50 40 2 黒 HLDP460-P 1 HLDP460-B 10
48 52 40 2 黒 HLDP480-P 1 HLDP480-B 10
50 54 40 2 黒 HLDP500-P 1 HLDP500-B 10







シリコンスポンジ丸紐・角紐(工業用) 161
RoHS指令対応
■特長

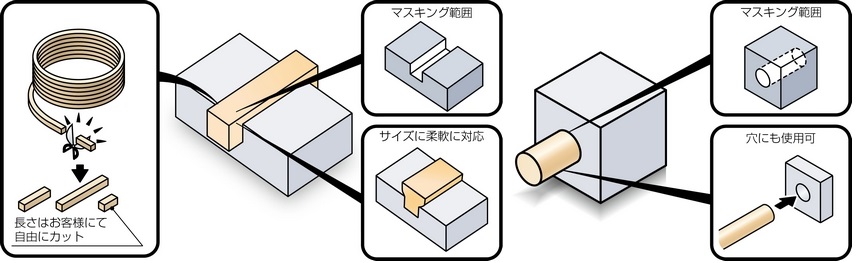

●発泡スポンジのため柔軟にフィットします。
  1m単位で販売可能です。


■仕様
材質：シリコンスポンジ
耐熱温度：220℃
硬度(ショアA)：約30

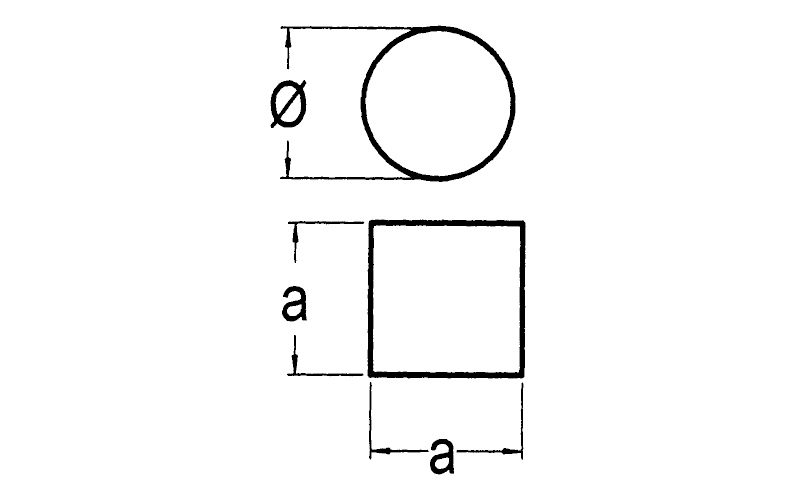

■寸法図
単位：mm

※成型品のため寸法誤差が生じます。
●シリコンスポンジ丸紐
形状 外径φ
mm		 型式 巻 寸法公差
mm
丸 2 161-SP020 25 ±0.2
3 161-SP030 ±0.3
4 161-SP040 ±0.4
5 161-SP050 ±0.5
6 161-SP060 ±0.6
7 161-SP070 ±0.7
8 161-SP080 ±0.8
9 161-SP090 ±0.9
10 161-SP100 ±1
12 161-SP120 ±1.2
16 161-SP160 ±1.6
18 161-SP180 ±1.8
20 161-SP200 ±2
25 161-SP250 ±2.5
30 161-SP300 ±3
※ｍ単位販売
●シリコンスポンジ角紐
形状 axa
mm		 型式 巻 寸法公差
mm
角 10x10 161-SP100-100 25 ±1
12x12 161-SP120-120 ±1.2
20x20 161-SP200-200 ±2
※ｍ単位販売







EPDMキャップ 161
RoHS指令対応
■特長
●シリコン製に比べて安価です。
●ブラスト加工時のマスキングとしてもお使いいただけます。

■仕様
材質：EPDM
耐熱温度：150℃
塗装方法：電着・溶剤
硬度(ショアA)：約55
■寸法図
単位：mm

※寸法公差は、ISO 3302-1 Class M4に準拠。
対応ボルト径 d
(mm)		 D
(mm)		 L
(mm)		 パック販売 ボックス販売
型式 入数 型式 入数
― 2 5 19.1 HLAE20-P 10 HLAE20-B 1000
2.5 5.1 25.4 HLAE25-2-P 10 HLAE25-2-B 1000
M3 2.8 5.4 19.1 HLAE28-2-P 10 HLAE28-2-B 1000
― 3.2 5.8 25.4 HLAE32-2-P 10 HLAE32-2-B 1000
3.6 6.6 25.4 HLAE36-2-P 10 HLAE36-2-B 1000
M4 3.8 6.8 25.4 HLAE38-2-P 10 HLAE38-2-B 1000
― 4 7 25.4 HLAE40-2-P 10 HLAE40-2-B 1000
4.4 7.4 25.4 HLAE44-2-P 10 HLAE44-2-B 1000
4.6 6.8 25.4 HLAE46-P 10 HLAE46-B 1000
M5 4.7 7.7 25.4 HLAE47-2-P 10 HLAE47-2-B 1000
― 5.5 8.5 25.4 HLAE55-P 10 HLAE55-B 500
5.7 8.7 25.4 HLAE57-P 10 HLAE57-B 500
M6 5.7 8.7 38 HLAE57-2-P 10 HLAE57-2-B 500
― 5.9 8.9 25.4 HLAE59-P 10 HLAE59-B 500
6.4 9.4 25.4 HLAE64-P 10 HLAE64-B 500
7.1 10.1 25.4 HLAE71-P 10 HLAE71-B 200
M8 7.5 10.5 25.4 HLAE75-2-P 10 HLAE75-2-B 200
7.5 10.5 38 HLAE75-3-P 10 HLAE75-3-B 200
― 8.6 11.6 25.4 HLAE86-P 10 HLAE86-B 200
9 12 38 HLAE90-P 10 HLAE90-B 200
M10 9.5 12.5 25.4 HLAE95-P 10 HLAE95-B 200
― 10.3 13.3 25.4 HLAE103-P 10 HLAE103-B 200
M12 11.6 14.2 38 HLAE116-P 10 HLAE116-B 200
M14 13.6 16.2 38 HLAE136-P 10 HLAE136-B 100
M16 15.2 18 38 HLAE152-P 10 HLAE152-B 100
― 15.9 18.9 38 HLAE159-P 10 HLAE159-B 100
M18 17.4 20.4 38 HLAE174-2-P 1 HLAE174-2-B 50
M20 19.1 22.1 38 HLAE191-P 1 HLAE191-B 50
M22 20.6 23.6 38 HLAE206-P 1 HLAE206-B 50
― 22.2 25.2 38 HLAE222-P 1 HLAE222-B 50
24.6 27.6 38 HLAE246-P 1 HLAE246-B 25
M30 28.6 31.6 38 HLAE286-P 1 HLAE286-B 25
― 34.3 37.3 44.5 HLAE343-P 1 HLAE343-B 25







PVCキャップ　角タイプ 161
RoHS指令対応
■特長

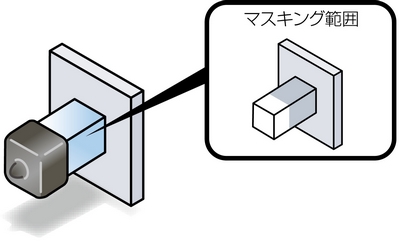

●角シャフトや角パイプのサイズに合わせた保護キャップです。

■仕様
材質：PVC

■寸法図
単位：mm

※成型品のため寸法誤差が生じます。


□d
(mm)		 （□D）
(mm)		 （A）
(mm)		 t
(mm)		 色 パック販売 ボックス販売
型式 入数 型式 入数
10 13 15 1.5 黒 HLHP100-P 10 HLHP100-B 100
12 15 15 1.5 黒 HLHP120-P 10 HLHP120-B 100
15 18 15 1.5 黒 HLHP150-P 10 HLHP150-B 100
20 24 20 2 黒 HLHP200-P 10 HLHP200-B 100
25 29 20 2 黒 HLHP250-P 10 HLHP250-B 100
30 34 20 2 黒 HLHP300-P 10 HLHP300-B 100







シリコーンキャップ 161
RoHS指令対応
■特長

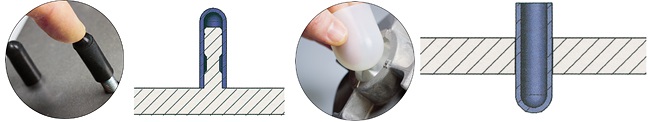

●最もバリエーションが豊富なスタンダードタイプです。
●プラグとしてもご使用いただけます。

■仕様
材質：シリコン
耐熱温度：220℃
塗装方法：粉体
硬度(ショアA)：約55		 ■寸法図
単位：mm

※寸法公差は、ISO 3302-1 Class M4に準拠。
d
(mm)		 D
(mm)		 L
(mm)		 色 パック販売 ボックス販売
型式 入数 型式 入数
0.9 3.4 12.7 乳白  HLAS9-P 10  HLAS9-B 1000
1.6 3.8 19.1 黄 HLAS16-P 10 HLAS16-B 1000
1.8 4 25.4 緑 HLAS18-P 10 HLAS18-B 1000
2 5 19.1 オレンジ HLAS20-P 10 HLAS20-B 1000
2.4 5 19.1 ピンク HLAS24-P 10 HLAS24-B 1000
2.5 5.1 12.7 緑 HLAS25-P 10 HLAS25-B 1000
2.5 5.1 25.4 緑 HLAS25-2-P 10 HLAS25-2-B 1000
2.8 5.8 12.7 黄 HLAS28-P 10 HLAS28-B 1000
2.8 5.4 19.1 グレー HLAS28-2-P 10 HLAS28-2-B 1000
3.2 5.8 12.7 青 HLAS32-P 10 HLAS32-B 1000
3.2 5.8 25.4 黒 HLAS32-2-P 10 HLAS32-2-B 1000
3.6 6.6 12.7 乳白 HLAS36-P 10 HLAS36-B 1000
3.6 6.6 25.4 白 HLAS36-2-P 10 HLAS36-2-B 1000
3.8 6.8 12.7 ピンク HLAS38-P 10 HLAS38-B 1000
3.8 6.8 19.1 ピンク HLAS38-3-P 10 HLAS38-3-B 1000
3.8 6.8 25.4 ピンク HLAS38-2-P 10 HLAS38-2-B 1000
4 7 12.7 緑 HLAS40-P 10 HLAS40-B 1000
4 7 25.4 黄 HLAS40-2-P 10 HLAS40-2-B 1000
4.4 7.4 12.7 グレー HLAS44-P 10 HLAS44-B 1000
4.4 7.4 25.4 青 HLAS44-2-P 10 HLAS44-2-B 1000
4.4 7.4 38 青 HLAS44-3-P 10 HLAS44-3-B 500
4.6 6.8 25.4 黒 HLAS46-P 10 HLAS46-B 1000
4.7 7.7 12.7 白 HLAS47-P 10 HLAS47-B 1000
4.7 7.8 19.1 乳白 HLAS47-3-P 10 HLAS47-3-B 1000
4.7 7.7 25.4 乳白 HLAS47-2-P 10 HLAS47-2-B 1000
5 8 12.7 茶 HLAS50-P 10 HLAS50-B 1000
5.5 8.5 25.4 グレー HLAS55-P 10 HLAS55-B 500
5.7 8.7 19.1 青 HLAS57-3-P 10 HLAS57-3-B 1000
5.7 8.7 25.4 ピンク HLAS57-P 10 HLAS57-B 500
5.7 8.7 38 ピンク HLAS57-2-P 10 HLAS57-2-B 500
5.9 9 12.7 緑 HLAS59-3-P 10 HLAS59-3-B 1000
5.9 8.9 25.4 緑 HLAS59-P 10 HLAS59-B 500
5.9 8.9 38 黄 HLAS59-2-P 10 HLAS59-2-B 500
6.4 9.4 25.4 グレー HLAS64-P 10 HLAS64-B 500
6.6 9.6 25.4 オレンジ HLAS66-P 10 HLAS66-B 500
7.1 10.1 25.4 青 HLAS71-P 10 HLAS71-B 200
7.5 10.5 12.7 黒 HLAS75-P 10 HLAS75-B 1000
7.5 10.5 19.1 黒 HLAS75-4-P 10 HLAS75-4-B 500
7.5 10.5 25.4 黒 HLAS75-2-P 10 HLAS75-2-B 200
7.5 10.5 38 黒 HLAS75-3-P 10 HLAS75-3-B 200
7.9 10.9 25.4 白 HLAS79-P 10 HLAS79-B 200
7.9 10.9 38 ピンク HLAS79-2-P 10 HLAS79-2-B 200
8.6 11.6 25.4 紫 HLAS86-P 10 HLAS86-B 200
9 12 38 緑 HLAS90-P 10 HLAS90-B 200
9.3 12.3 38 赤 HLAS93-P 10 HLAS93-B 200
9.5 12.6 19.1 黄 HLAS95-3-P 10 HLAS95-3-B 500
9.5 12.5 25.4 黄 HLAS95-P 10 HLAS95-B 200
9.5 12.5 38 グレー HLAS95-2-P 10 HLAS95-2-B 200
10.3 13.3 25.4 青 HLAS103-P 10 HLAS103-B 200
11.1 14.1 25.4 黒 HLAS111-P 10 HLAS111-B 200
11.6 14.2 38 乳白 HLAS116-P 10 HLAS116-B 200
11.9 14.9 25.4 白 HLAS119-P 10 HLAS119-B 200
11.9  14.9  38  乳白 HLAS119-2-P 10 HLAS119-2-B 200
12.2  15.2  38 ピンク HLAS122-P 10 HLAS122-B 200
12.7  15.6  38 緑 HLAS127-P 10 HLAS127-B 100
13.6  16.2  38 青 HLAS136-P 10 HLAS136-B 100
14.3  17.3 20.3 乳白 HLAS143-2-P 10 HLAS143-2-B  250
14.3  17.3  38 白 HLAS143-P 10 HLAS143-B  100
15.2  18  38 乳白 HLAS152-P 10 HLAS152-B  100
15.9  18.9  38 乳白 HLAS159-P 10 HLAS159-B  100
15.9  18.9 63.5 乳白 HLAS159-2-P 1 HLAS159-2-B 50
17.4  20.4 15.9 乳白 HLAS174-P 1 HLAS174-B 50
17.4  20.5 25.4 乳白 HLAS174-3-P 10 HLAS174-3-B 100
17.4  20.4 38 乳白 HLAS174-2-P 1 HLAS174-2-B 50
18.5  21.5 38 乳白 HLAS185-P 1 HLAS185-B 50
19.1  22.1 38 乳白 HLAS191-P  1 HLAS191-B 50
19.1  22.1 88.9 乳白 HLAS191-2-P 1 HLAS191-2-B 25
19.8  22.8 38 乳白 HLAS198-P  1 HLAS198-B 50
20.6  23.6 38 乳白 HLAS206-P  1 HLAS206-B 50
22.2  25.3 25.4 乳白 HLAS222-2-P 10 HLAS222-2-B  100
22.2  25.2 38 乳白 HLAS222-P  1 HLAS222-B 50
23.8  26.8 38 乳白 HLAS238-P 1 HLAS238-B 50
24.6  27.6 38 乳白 HLAS246-P 1 HLAS246-B 25
24.6  27.6 101.6 乳白 HLAS246-2-P 1 HLAS246-2-B 25
25.4  28.4 38 乳白 HLAS254-P 1 HLAS254-B 25
25.4  28.4 50.8 乳白 HLAS254-2-P 1 HLAS270-2-B 25
27  30 38 乳白 HLAS270-2-P 1 HLAS270-2-B 25
27  30 50.8 乳白 HLAS270-P 1 HLAS270-B 25
28.6  31.6 38 乳白 HLAS286-P 1 HLAS286-B 25
30.1  33.1 38 乳白 HLAS301-P 1 HLAS301-B 25
31.8  34.8 38 乳白 HLAS318-P 1 HLAS318-B 25
34.3 37.3 44.5 乳白 HLAS343-P 1 HLAS343-B 25
35.1  38.1 25.4 乳白 HLAS351-P 1 HLAS351-B 25
38.1 41.1 25.4 乳白 HLAS381-P 1 HLAS381-B 25
38.1 41.1 44.5 乳白  HLAS381-2-P 1 HLAS381-2-B  20
41.3 44.3 50.8 乳白  HLAS413-P 1 HLAS413-B 10
44.5 47.5 50.8 乳白 HLAS445-P 1 HLAS445-B 10
47.6 50.6 50.8 乳白 HLAS476-P 1 HLAS476-B 10
50.8 53.8 25.4 乳白 HLAS508-2-P 1 HLAS508-2-B 25
50.8 53.8 50.8 乳白 HLAS508-P 1 HLAS508-B 10
53.5 56.5 50.8 乳白 HLAS535-P 1 HLAS535-B 10
