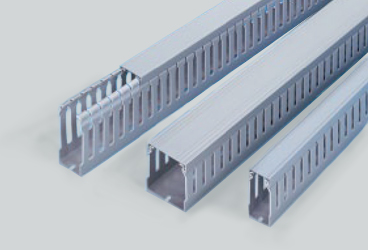

カッチングダクト ADタイプ ※中止品

RoHS対応品
代替品はこちら⇒ ADRタイプ 029
概要と特長
電線が簡単に引き出せるADタイプ
●通線孔上部に切り込みがあり、これを開くだけで容易に電線を通すことができます。
●側片は指先で簡単に折り取れます。電線の量に応じて自由に通線孔を広げてください。
●形番は、本体とカバーのセット品を表わします
●カバーのみご入用の場合は、ダクトカバーの形番でご指示ください。

国土交通省新技術活用評価委員会の認定を受け、新技術情報提供システム(NETIS)に登録されました。
技術名称:鉛フリー配線ダクト
登録番号: KK-050022
事業区分:試験フィールド事業に活用する新技術



材質:ポリ塩化ビニル樹脂(グレー)

鉛フリー
ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化しました。

使用温度範囲-20℃〜60℃

カッチングダクト ADタイプカッチングダクト ADタイプ

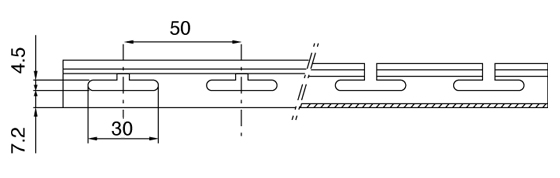

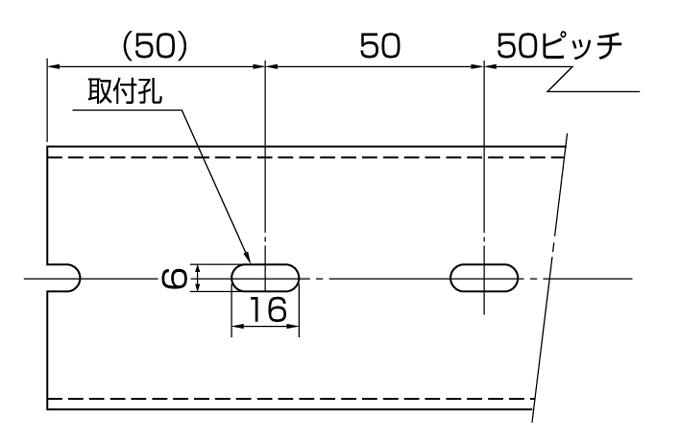

取付孔寸法図
カッチングダクト ADタイプ
※ポリ塩化ビニル製ダクトを焼却しますと、有害ガスが発生することがありますのでご注意ください。



材料特性表

試験項目 試験方法 単位 特性 試験条件
引張降伏応力 JIS K 6740-2 MPa 38
曲げ強さ MPa 70
衝撃強度 kJ/m2 5 シャルビーVノッチ
荷重たわみ温度 72 荷重1.8MPa
体積抵抗率 Ω・C 3.4×1014
耐電圧 kV/mm 25
密度 kg/m2 1.59×103
難燃性 UL-94 - V-0
デュロメータ硬さ JIS K7215 HDD 81
耐酸性 JIS K 7114 - 異常なし 30%硫酸
耐アルカリ性 - 異常なし 40%水酸化ナトリウム

上記特性値は実測値であり、保証値ではありません。



型式
(定尺2m)

(mm)
高さ
(mm)
電線収納本数
(IV2sq換算)
1梱包入数
AD-322 25 20 16本 10本
AD-422 40 25本 10本
AD-232 20 30 20本 10本
AD-532 50 50本 10本
AD-132 100 90本 8本
AD-242 25 40 35本 10本
AD-342 30 40本 10本
AD-442 40 55本 10本
AD-642 60 85本 10本
AD-262 25 60 55本 10本
AD-362 30 65本 10本
AD-462 40 85本 10本
AD-662 60 130本 10本
AD-862 80 180本 10本
AD-482 40 80 115本 10本
AD-682 60 180本 10本
AD-882 80 240本 10本
* こちらの製品は、在庫がなくなり次第販売終了となります。

※こちらの製品は現在、生産中止品となっております。(2023年5月2日)


寸法図

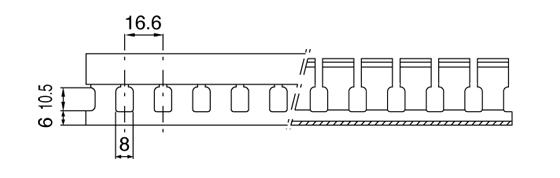

AD-322、AD-422
カッチングダクト ADタイプ

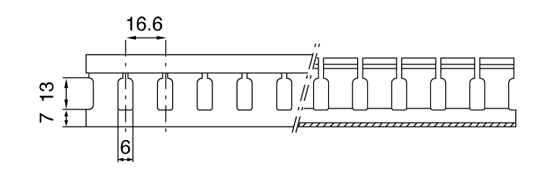

AD-232
カッチングダクト ADタイプ

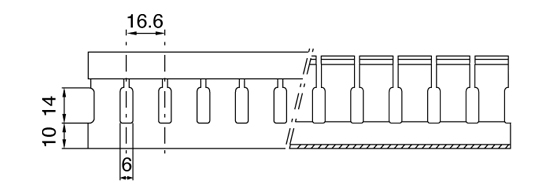

AD-532
カッチングダクト ADタイプ
AD-132
カッチングダクト ADタイプ

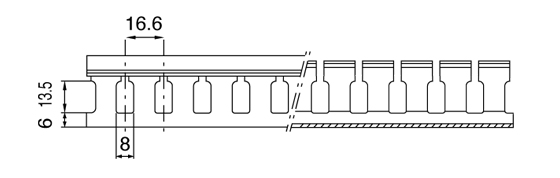

AD-242、AD-342、AD-442、AD-642
カッチングダクト ADタイプ

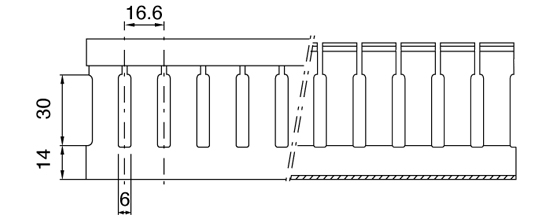

AD-262、AD-362、AD-462、AD-662、AD-862
カッチングダクト ADタイプ

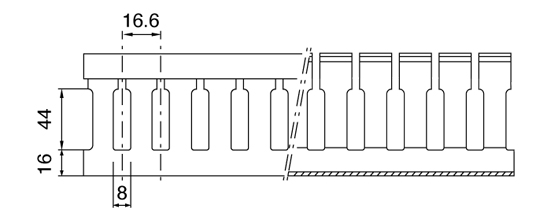

AD-482、AD-682、AD-882
カッチングダクト ADタイプ



カッチングダクト ADRタイプ

029
概要と特長

●電線が簡単に引き出せます。
●通線孔上部に切れ込みがあり、これを開くだけで容易に電線を通すことができます。
●側片は指先で簡単に折り取れます。電線の量に応じて自由に通線孔を広げてください。
●ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化しました。
●通線孔の内外面に取り加工を施したエッジレスタイプです。

材質:ポリ塩化ビニル樹脂(グレー)

使用温度範囲:-20℃〜60℃

カッチングダクト ADタイプ

取付孔寸法図
 カッチングダクト ADタイプ
構成図

カッチングダクト ADタイプ

※ポリ塩化ビニル製ダクトを焼却しますと、有害ガスが発生することがありますのでご注意ください。

材料特性表
試験項目 試験方法 単位 特性 試験条件
引張降伏応力 JIS K 6740-2 MPa 41.6
曲げ強さ MPa 71.5
衝撃強度 kJ/m3 5.1 シャルビーVノッチ
荷重たわみ温度 72 荷重1.8MPa
体積抵抗率 Ω・cm 2.5×1016
耐電圧 MV/mm 22.9
密度 kg/m3 1.53
難燃性 UL-94 - V-0/0.8mm
デュロメータ硬さ JIS K7215 HDD 84
耐酸性 JIS K 7114 - 異常なし 30%硫酸
耐アルカリ性 - 異常なし 40%水酸化ナトリウム
上記特性値は実測値であり、保証値ではありません。

単位:mm
型式
(定尺2m
)

(mm)
高さ
(mm)
電線収納本数
(IV2sq換算)
1梱包入数
ADR-232 20 30 20本 10本
ADR-532 50 50本 10本
ADR-132 100 90本 8本
ADR-242 25 40 35本 10本
ADR-342 30 40本 10本
ADR-442 40 55本 10本
ADR-642 60 85本 10本
ADR-262 25 60 55本 10本
ADR-362 30 65本 10本
ADR-462 40 85本 10本
ADR-562 50 100本 10本
ADR-662 60 130本 10本
ADR-862 80 180本 10本
ADR-382 30 80 85本 10本
ADR-482 40 115本 10本
ADR-682 60 180本 10本
ADR-882 80 240本 10本
