カッチングダクト HQDタイプ

RoHS対応品
029
この製品は現在生産中止品となっております。(2017年9月13日)

代替品はこちら⇒カッチングダクトBDRタイプ
概要と特長
●通線孔周囲を面取りしているので、ケーブルの引き出し時に外皮を傷つけにくい。
●上部が繋がっているので強度があり、持ち運び時にたわみにくく、カバー装着も容易。
●通線孔下が底部まで開いているので、T字分岐やケーブルの取り出しが容易。

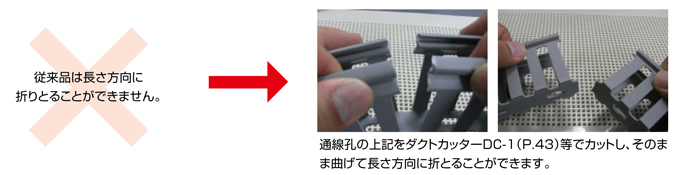

●底部に折り取り線があり、長さ方向への折り取りも可能
●形番は、本体とカバーのセット品を表わします
●カバーのみご入用の場合は、ダクトカバーの形番でご指示ください。

国土交通省新技術活用評価委員会の認定を受け、新技術情報提供システム(NETIS)に登録されました。
技術名称:作業性向上配線ダクト
登録番号: KK-110035
事業区分:試験フィールド事業に活用する新技術

仕様
材質:ポリ塩化ビニル樹脂(グレー)

鉛フリー
使用温度範囲-20℃〜60℃

取扱上の注意
・曲がったり、折れやすいので過度の力をかけないでください。
・突起やエッジ部でケガをしないようご注意ください。
カッチングダクト HQDタイプカッチングダクト HQDタイプ
カッチングダクト HQDタイプの特長
カッチングダクト HQDタイプ  カッチングダクト HQDタイプ カッチングダクト HQDタイプ
従来の通線孔よりも幅が大きく、ケーブルの取り出し量がアップしました。
底部まで開孔しているので、ケーブルの取り出しが容易です。

カッチングダクト HQDタイプ
T字分岐では側面を乗り越えることなくケーブルが取り出せます。

カッチングダクト HQDタイプ

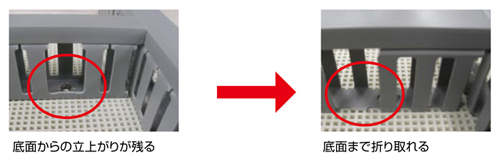

側片を折り取った部分も側面が残りません。(側片を折り取るためには上部をダクトカッターDC-1等でカットします。)

カッチングダクト HQDタイプ


材料特性表

試験項目 試験方法 単位 特性 試験条件
引張降伏応力 JIS K 6740-2 MPa 38
曲げ強さ MPa 70
衝撃強度 kJ/m2 5 シャルビーVノッチ
荷重たわみ温度 72 荷重1.8MPa
体積抵抗率 Ω・C 3.4×1014
耐電圧 kV/mm 25
密度 kg/m2 1.59×103
難燃性 UL-94 - V-0
デュロメータ硬さ JIS K7215 HDD 81
耐酸性 JIS K 7114 - 異常なし 30%硫酸
耐アルカリ性 - 異常なし 40%水酸化ナトリウム

上記特性値は実測値であり、保証値ではありません。

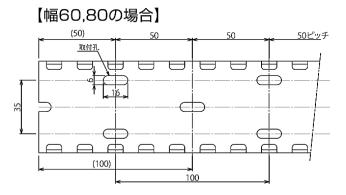

取付孔寸法図
カッチングダクト HQDタイプ  カッチングダクト HQDタイプ
   カッチングダクト HQDタイプ
型式
(定尺2m)

(mm)
高さ
(mm)
電線収納本数
(IV2sq換算)
1梱包入数
HQD-242 25 40 35本 40本
HQD-342 30 40本 40本
HQD-442 40 55本 30本
HQD-642 60 85本 20本
HQD-262 25 60 55本 40本
HQD-362 30 65本 30本
HQD-462 40 85本 30本
HQD-562 50 105本 20本
HQD-662 60 130本 20本
HQD-862 80 180本 20本
HQD-162 100 220本 10本
HQD-382 30 80 85本 20本
HQD-482 40 115本 20本
HQD-682 60 180本 20本
HQD-882 80 240本 10本
HQD-182 100 300本 10本
HQD-312 30 100 90本 20本
HQD-412 40 130本 20本
HQD-612 60 220本 10本
HQD-812 80 370本 10本
HQD-112 100 300本 10本

※上記製品は、現在生産中止品となっております。(2017年9月13日)



寸法図
HQD-242、HQD-342、HQD-442、HQD-642
カッチングダクト HQDタイプ

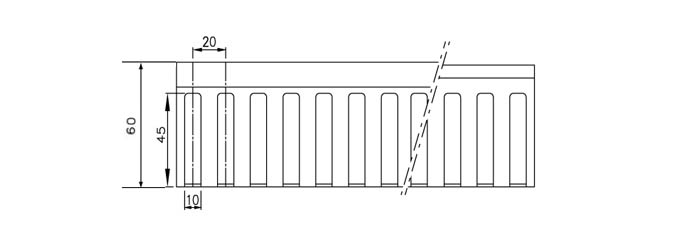

HQD-262、HQD-362、HQD-462、HQD-562、HQD-662、HQD-862
カッチングダクト HQDタイプ

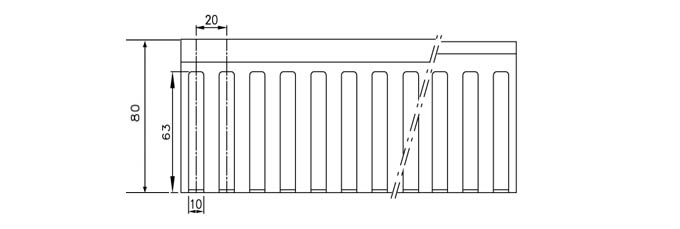

HQD-382、HQD-482、HQD-682、HQD-882
カッチングダクト HQDタイプ

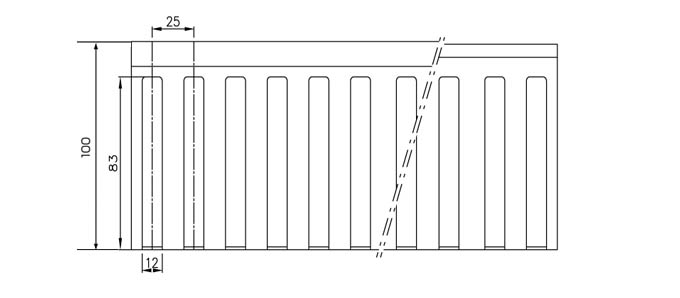

HQD-312、HQD-412、HQD-612、HQD-812、HQD-112
カッチングダクト HQDタイプ
