カテゴリーNo.6 防水フレキ(樹脂フレキ)ブラインドキャップ 金属製 樹脂製

カテゴリーNo.9ケーブルグランドブラインドキャップ 金属製 樹脂製

P.2076
PFネジ メタルブラインドキャップ
117

メタル製のブラインドキャップです。
不要な穴を塞ぐ際にご使用下さい。

材質:真鍮+ニッケルメッキ

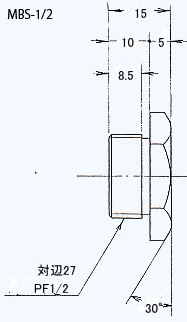

MBS-3/8 MBS-1/2 MBS-1
MBS-3/8 MBS-1/2 -

型式 取付ネジ 寸法
MBS-3/8 PF3/8 上図を参照
MBS-1/2 PF1/2 上図を参照
MBS-3/4 PF3/4 現在製作検討中
MBS-1 PF1 上図を参照
※RoHS対応品での製作も可能です。お問い合わせ下さい。(MBS-1/2 RoHs対応品)


亜鉛合金ダイカスト製ブラインドキャップ(PF)
031
RP2BGZ RP2BGZ

材質:ZDC (亜鉛合金ダイカスト)

六角形/八角形 [単位:mm]
型式 取付できるねじ
JIS B 0202
φD L1 L2 重量
(g/個)
最小入り数
(個/袋)
φS1 呼び
RP2BGZ 16 20.9 G1/2 29 8 6 13 20
RP2BGZ 22 26.4 G3/4 36 8 6 18 20
RP2BGZ 28 33.2 G1 44 10 7 34 10
RP2BGZ 36 41.9 G1-1/4 53 10 7 49 10
RP2BGZ 42 47.8 G1-1/2 61 12 8 65 5
RP2BGZ 54 59.6 G2 74 12 8 90 5

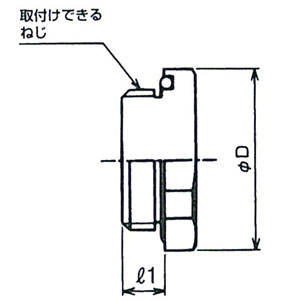

ブラインドキャップステンレス製(Gネジ)
031
RP2BGL RP2BGL

型式 ネジサイズ D
(mm)
l1
(mm)
RP2BGL16 CTG16 28.7 8
RP2BGL22 CTG22 37.2 8
RP2BGL28 CTG28 43.6 10
RP2BGL36 CTG36 58.4 10
RP2BGL42 CTG42 63.8 12
RP2BGL54 CTG54 74.4 12



PGネジ Mネジ Gネジ PFネジ NPTネジ
各種規格を取り揃えております。


拡大縮小アダプタ 変換アダプタカップリング ブラインドキャップ
ネジ拡大・縮小アダプタ ネジ変換アダプタ
カップリング
ブラインドキャップ
ロックナット パッキンワッシャーなど
ロックナット パッキン・ワッシャーなど
