ドライリンNミニチュアタイプ 023
●特長
・潤滑不要、自己潤滑性 ・耐粉塵、耐汚泥
・錆びない材質 ・メンテナンスフリー
・交換可能なスライド部品 ・軽量
・大きな対応可能加速度と対応可能速度10m/s以上
・アルミ製レール(表面処理済)

シリーズ01

シリーズ02
キャレッジとレールの組み合わせ
フィックスベアリング

NK-02-17−キャリッジ数-長さ(mm)
NK-01-27−キャリッジ数-長さ(mm)
NK-02-27−キャリッジ数-長さ(mm)

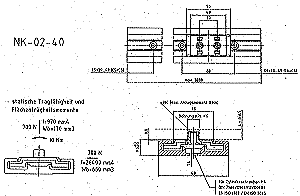

NK-02-40−キャリッジ数-長さ(mm)
NK-02-80−キャリッジ数-長さ(mm)
キャレッジとレールの組み合わせ
フローティングベアリング

NK-02-17−キャリッジ数-長さ(mm)LLZ
NK-01-27−キャリッジ数-長さ(mm)LLZ
NK-02-27−キャリッジ数-長さ(mm)LLZ
NK-02-40−キャリッジ数-長さ(mm)LLZ
NK-02-80−キャリッジ数-長さ(mm)LLZ

包装機械におけるNK-02-27
●テクニカルデータ
  NK-02-17 NK-01-27 NK-02-27 NK-02-40 NK-02-80
レール重さ 150g/m 290g/m 290g/m 459g/m 1140g/m
キャレッジ重さ 1.7g 10.8g 12.5g 31g 100g
レール長さ 1,960mm 3,000mm 3,000mm 3,000mm 3,960mm
キャレッジ長さ 20mm 40mm 40mm 50mm 80mm
許容荷重 50N 500N 500N 700N 1000N
レール取り付け穴の芯間距離 60mm 60mm 60mm 60mm 150mm
レール取付用ボルト(低頭CAP) M3 M4 M4 M4 M4
モーメント(Nm) Mx:0.31 Mx:5 Mx:5 Mx:10.3 Mx:32.4
My:0.18 My:2.5 My:2.5 My:6.3 My:15
Mz:0.18 Mz:2.5 Mz:2.5 Mz:6.3 Mz:15

溶接機械におけるNK-02-80
NK-02-17
NK-01-27
NK-02-27
NK-02-40
NK-02-80
