ロータリー・コネクタ(回転持続コネクタ) メルコタック社(米国) E044
構造・機能:
●メルコタックロータリー・コネクタは、水銀の入ったコンタクトを通して接続するという新しいタイプの
    コネクタです。
●本体外部は耐腐食性の材料でできており、内部のコンタクトにはメルコタック社独自の完全シールが
    使用されています。
●105.110.205.305型のコネクタには、標準にて各々レセプタクルとキャップが用意されています(別売品)。
    これらのアクセサリーは本体に一度押しこむだけで簡単に取り付けができます。
●コネクタの取付は、垂直から水平までどのような状態でも使用できます。

用途:
回転体への電源供給や回転体からの信号取り出し。
ロボット等のアーム可動部の信号及び動力ケーブルの接続/センサ・ドラムヒータ・ランプなどの回転接続
ヒータ(ドラムヒータ等の温度制御)/ケーブルリール/半導体製造装置/溶接機(ロータリーアース他)等
使用例 取付例(固定軸・回転軸は逆にすることも可能です。)

●他使用例はこちら»» 使用例

●寸法図はこちら»»  寸法図
外観
1極タイプ
1×10A
(MODEL110,110-T)

商品詳細はこちら

電線への接続に別売りの
アクセサリ
が必要です。

アクセサリ詳細
2極タイプ
2×4A
(MODEL205,205-H)

商品詳細はこちら

電線への接続に別売りの
アクセサリ
が必要です。

アクセサリ詳細
2極タイプ
2×30A
(MODEL230)

商品詳細はこちら
2極タイプ
(MODEL215-2k,215-2kss)


3極タイプ
2×4A 1×30A
(MODEL331)

商品詳細はこちら
3極タイプ
3×4A
(MODEL305)
商品詳細はこちら

電線への接続に別売りの
アクセサリ
が必要です。

アクセサリ詳細
3極及び4極タイプ
330:3極 3×30A
430:4極 2×4A 2×30A
(MODEL330,430)
商品詳細はこちら

オプション:430用一括着脱4極コネクタもあります。
6極タイプ
2×4A 4×30A
(MODEL630)

商品詳細はこちら
8極タイプ
2×4A 6×30A
(MODEL830)
商品詳細はこちら

大電流タイプ
1極 1×250A
(MODEL1250-CS)

商品詳細はこちら

本体ステンレス
仕様もあります。
4極タイプ
4×30A
(MODEL435)
商品詳細はこちら

1極タイプ
1×500A
(MODEL1500)




構造・機能
項目/MODEL 110・110T 205・205H 230  215-2K 331 330 305 430 435 630 830 1250−SC 1500
接続回路数 1 同軸2 2 2 3 3 同軸3 4 4 6 8 1 1
使用電圧AC/DC - 0〜250 0〜250 2000 0〜250 0〜250 0〜250 0〜250 0〜500 0〜250 0〜250 - -
最大使用
電涜(A)
(240VAC時)
R負荷
小端子 10 4 - 15 4(2極) - 4 4(2極) - 4(2極) 4(2極) 250 500
大端子 30(2極) 30(1極) 30(3極) 30(2極) 30(4極) 30(4極) 30(6極)
使用周波数(Hz) DC−
200M
DC−
200M
DC−
200M
DC-
200M
DC−
100M
DC−
100M
DC−
200M
DC−
100M
DC−
100M
DC−
100M
DC−
100M
DC−
200M
DC−
200M
回転数(毎分)
MAX
3600 2000・
3600
1800 1200 1800 1200 1800 1200 300 300 200 1200 300
★使用温度(℃)
MAX
−29〜
+60
+7〜
+60
−29〜
+60
-29〜
+60
−29〜
+60
−29〜
+60
+7〜
+60
−29〜
+60
−29〜
+60
−29〜
+60
−29〜
+60
−29〜
+60
−29〜
+60
接触抵抗(mΩ)
MAX
1 1 1 1 1 1 1 1 1 1 1 1 1
絶縁抵抗
(MΩ/DC500V)
極 間 - >25 >25 >50 >25 >25 >25 >25 >50 >25 >25 - -
本体端子間 - >25 >25 >50 >25 >25 >25 >25 >50 >25 >25 導通 -
回転トルクTYP
(10
-4N.m)
34.3 735/34.3 196 392 196 294 98 392 833 686 980 245 735〜1225
取付方向 垂直及び水平

*使用温度:本体表面温度60℃以下(周囲温度・電流・回転による自発熱のトータル)

ステンレス・ベアリングタイプをご要望の場合はMODEL名に-SSを付加して下さい。
(但し 110-T→110-TS、205-H→205-HS、305は標準がステンレスベアリングです)

※注意
   ・230、330、331、430、435、630、830を30A/極にて使用される時は、
    別売のアクセサリAWG10-12用端子をご使用下さい。
   ・215-2Kを15A/極にて使用される時は、
    別売のアクセサリAWG14-16用端子 552KBをご使用下さい。

  mm(インチ)



■オプション

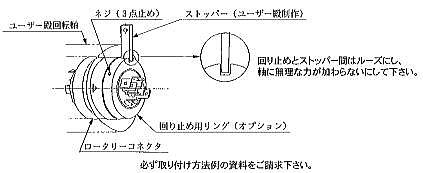

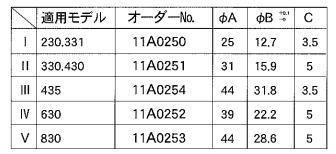

●回り止め用リング:本体白い部分に付けてお使い下さい








●オプション防滴防塵ブーツキット
MODEL230,331用
ブーツキットNO.57230



MODEL330,430用
ブーツキットNO.57430


MODEL435用
ブーツキットNO.57435


MODEL630,830用
ブーツキットNO.
57830(830用)
ブーツキットNO.57630(630用)

MODEL1250-CS用
ブーツキットNO.57125



MODEL 430用クイックコネクタプラグ(最大20Aまで)
タイプ50431(アッセンブリー品)
ケーブル300mm
(18AWG及び14AWG)付き
タイプ50430(キット)
20-16AWG用及び16-14AWG用
圧着工具5030-T


■使用・保管上のご注意
ロータリー・コネクタは特殊で精密な機構で設計されており、無理な状況で使用しますと本来の性能が充分発揮できないケースが生じます。使用条件等、事前に打合せ下さい。
特に下記の点にはご注意下さい。

ケーブル配線時にハンダ等、加熱による方法は決して用いらないで下さい。
使用温度に関しては周囲温度・電流・回転による自発熱のトータル温度が+60℃を超えないように充分に注意して下さい。保管の場合も本体が+60℃以上にならないようにして下さい。
回転側または固定側のどちらか一方をフリーにして下さい。
回転軸の芯ブレは0.13以内に極力小さくして下さい。(ネジ止め取り付けの場合は3点止めを推奨します。)
端子の通電容量はケーブルサイズによって決まります。
振動・衝撃により各種の障害をうけますので、そうした用途での使用は止めて下さい。
水銀漏洩があっても作業者およびユーザー製品と水銀が接触しないように密閉あるいは隔離し漏洩した水銀は回収出来る構造にして下さい。
用済みとなりました製品は専門の処理業者に特別管理産業廃棄物として処理を依頼して下さい。
ロータリー・コネクタは、垂直から水平まで使用できますが垂直の場合、必ず本体の矢印[UP]の方向に基づいてご使用下さい。斜めに取り付ける場合も矢印[UP]を水平より上方向に向けて下さい。
また、保存の場合も矢印[UP]の方向で保存して下さい。
ハイブリットロータリーコネクタをご使用の際は上記に加え、フィルタあるいはフラッシング(エアーブロー)等により、ゴミやミストの混入の無い良質の空気配管を心掛ける様お願い致します。
 重要:取扱説明書に注意事項および取付方法を詳しく記述してありますので必ずご参照下さい。
        必要な場合は、営業担当まで、ご請求下さい。
