RQコネクタ 001
特徴：
●防水構造(IP67以上)に加え、耐衝撃性にも優れ、確実な取付のみならず取り外しもすべてワンタッチで可能です。工具をいっさい使用しないため、作業性に優れ設置・作業場所を選びません。また、自己消火性をもち燃焼時にもハロゲン化合物を発生せず、低煙・低毒のため安心して使用していただけます。(ハロゲンフリー）（UL94VO適合材質）
構造：●各種ネジを採用したワンタッチ構造
材質：●ナイロン（PA)
適合規格：●EN/IEC61386-23
使用温度：●-30℃〜+100℃
標準色：●黒（グレーもあります。お問い合わせ下さい。）
ワンタッチで着脱可能

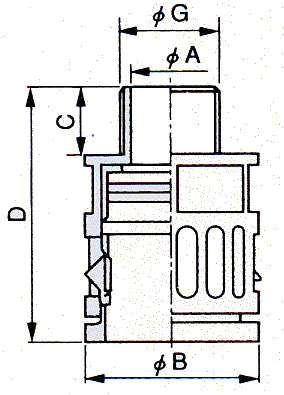

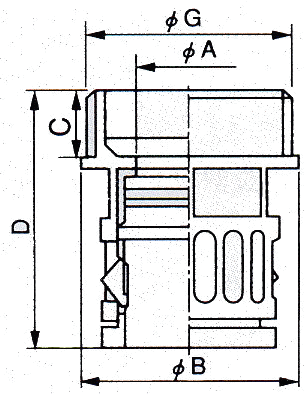

ストレートコネクタ
ストレートコネクタ・CTG(金属製ロックナット付き）
型式 フレックスRF ネジ 最小
内径		 最大
外径		 ネジの長さ 全長 六角対辺 重量 ネジ外径
φA
mm		 φB
mm		 C
mm		 D
mm		 mm kg
/100p.		 φG
mm
RQG9-PF16 RF-9 CTG16 10.0 27.0 14.0 39.0 18.0 0.5 20.9
RQG11-PF16 RF-11 CTG16 12.5 27.0 14.0 41.0 21.0 0.6 20.9
RQG16-PF16 RF-16 CTG16 16.0 29.5 14.0 45.5 27.0 1.0 20.9
RQG21-PF22 RF-21 CTG22 20.5 37.0 14.0 48.0 34.0 1.4 26.4
RQG29-PF28 RF-29 CTG28 27.5 44.0 16.0 52.0 40.0 2.2 33.2
RQG36-PF36 RF-36 CTG36 35.0 52.0 18.0 57.0 49.0 3.1 41.9
RQG48-PF54 RF-48 CTG54 48.5 66.0 21.0 60.5 60.0 4.2 59.6
ストレートコネクタ・PG（プラスチック製ロックナット付き）
RQG-P7 RF-7 PG7 7.0 17.0 10.0 32.5 15.5 0.4 12.5
RQG-P9 RF-9 PG9 10.0 20.0 10.0 35.0 18.0 0.5 15.2
RQG-P11 RF-11 PG11 12.5 23.0 10.0 37.0 21.0 0.6 18.6
RQG-P16 RF-16 PG16 17.0 29.5 12.0 43.5 27.0 1.0 22.5
RQG-P21 RF-21 PG21 23.5 37.0 12.0 46.0 34.0 1.4 28.3
RQG-P29 RF-29 PG29 30.5 44.0 12.0 48.0 40.0 2.2 37.0
RQG-P36 RF-36 PG36 36.5 52.0 12.0 50.5 49.0 3.1 47.0
RQG-P48 RF-48 PG48 48.5 64.0 15.0 54.0 60.0 4.2 59.3
ストレートコネクタ・METRIC(金属製ロックナット付き）
RQG7-M10 RF-7 M10×1.0 6.5 17.0 12 34.5 15.5 10.0
RQG9-M12 RF-9 M12×1.5 8.0 20.0 12 37.0 18.0 12.0
RQG11-M16 RF-11 M16×1.5 12.0 23.0 12 39.0 21.0 16.0
RQG16-M20 RF-16 M20×1.5 16.0 29.5 13 44.5 27.0 20.0
RQG21-M25 RF-21 M25×1.5 20.5 37.0 13 47.0 34.0 25.0
RQG29-M32 RF-29 M32×1.5 27.5 44.0 15 51.0 40.0 32.0
RQG36-M40 RF-36 M40×1.5 35.0 52.0 15 53.5 49.0 40.0
RQG48-M50 RF-48 M50×1.5 45.0 64.0 16 55.0 60.0 50.0
アングルコネクタ
アングルコネクタ・CTG(金属製ロックナット付き）
型式 フレックスRF ネジ 最小内径 最大外径 ネジの長さ 全高 全長 フランジ径 重量 ネジ外径
φA
mm		 φB
mm		 C
mm		 D
mm		 E
mm		 φF
mm		 kg
/100p.		 φG
mm
RQW9−PF16 RF-9 CTG16 10.0 20.0 14.0 41.0 41.0 27.0 0.6 20.9
RQW11-PF16 RF-11 CTG16 12.5 23.0 14.0 44.0 43.0 27.0 0.8 20.9
RQW16-PF16 RF-16 CTG16 16.0 29.5 14.0 51.0 51.0 27.0 1.6 20.9
RQW21-PF22 RF-21 CTG22 20.5 37.0 14.0 59.0 57.0 34.0 2.4 26.4
RQW29-PF28 RF-29 CTG28 27.5 44.0 16.0 70.0 67.0 43.0 3.6 33.2
RQW36-PF36 RF-36 CTG36 35.0 52.0 18.0 83.0 76.0 52.0 5.1 41.9
RQW48-PF54 RF-48 CTG54 48.5 64.0 21.0 97.0 90.0 66.0 6.7 59.6
アングルコネクタ・PG（プラスチック製ロックナット付き）
RQW-P9 RF−9 PG9 12.0 20.0 10.0 36.0 34.0 20.0 0.6 15.2
RQW-P11 RF-11 PG11 15.5 23.0 10.0 42.0 37.5 23.0 0.8 18.6
RQW-P16 RF-16 PG16 18.0 29.5 12.0 50.0 47.0 27.0 1.6 22.5
RQW-P21 RF-21 PG21 24.0 37.0 12.0 57.0 55.0 34.0 2.4 28.3
RQW-P29 RF-29 PG29 32.0 44.0 12.0 67.5 63.0 43.0 3.6 37.0
RQW-P36 RF-36 PG36 36.5 52.0 12.0 83.0 70.0 52.0 5.1 47.0
RQW-P48 RF-48 PG48 48.5 64.0 14.0 88.0 83.0 64.0 6.7 59.3
アングルコネクタ・METRIC(金属製ロックナット付き）
RQW7-M10 RF-7 M10×1.0 7.0 17.0 12 33.5 34.0 16 10.0
RQW9-M12 RF-9 M12×1.5 8.0 20.0 12 36.0 36.5 20 12.0
RQW11-M16 RF-11 M16×1.5 12.0 23.0 12 42.0 40.5 23 16.0
RQW16-M20 RF-16 M20×1.5 15.5 29.5 13 50.0 49.0 27 20.0
RQW21-M25 RF-21 M25×1.5 18.0 37.0 13 57.0 57.0 34 25.0
RQW29-M32 RF-29 M32×1.5 24.0 44.0 15 67.5 67.0 43 32.0
RQW36-M40 RF-36 M40×1.5 32.0 52.0 15 83.0 74.5 52 40.0
RQW48-M50 RF-48 M50×1.5 39.0 64.0 16 88.0 86.0 64 50.0
異径ストレートコネクター
PG 呼称サイズ フレックスRP ねじ 最小
内径		 最大
外径		 ねじの
長さ		 全長 六角対辺 ねじの
外径
ΦA
mm		 ΦB
mm		 C
mm		 D
mm		 mm ΦG
mm
RQG7ｰP9 RF-7 PG9 7.0 18.5 10.0 32.5 15.5 15.2
RQG7ｰP11 RF-7 PG11 7.0 21.0 10.0 32.5 15.5 18.6
RQG7ｰP13.5 RF-7 PG13.5 7.0 23.0 10.0 32.5 15.5 20.4
RQG9ｰP7 RF-9 PG7 8.0 20.0 10.0 35.0 18.0 12.5
RQG9ｰP11 RF-9 PG11 10.0 21.0 10.0 35.0 18.0 18.6
RQG9ｰP13.5 RF-9 PG13.5 10.0 23.0 10.0 35.0 18.0 20.4
RQG11ｰP13.5 RF-11 PG13.5 12.5 23.0 10.0 37.0 21.0 20.4
RQG16ｰP13.5 RF-16 PG13.5 15.4 29.5 12.0 43.5 27.0 20.4
RQG21ｰP16 RF-21 PG16 17.0 37.0 12.0 46.0 34.0 22.5
METRIC RQG7ｰM12 RF-7 M12×1.5 7.0 17.0 11.5 34.5 15.5 12.0
RQG9ｰM16 RF-9 M16×1.5 10.0 20.0 11.5 37.0 18.0 16.0
RQG11ｰM20 RF-11 M20×1.5 12.0 23.0 12.0 39.0 21.0 20.0
RQG16ｰM25 RF-16 M25×1.5 17.0 29.5 13.0 44.5 27.0 25.0
RQG21ｰM32 RF-21 M32×1.5 23.5 37.0 15.0 49.0 34.0 32.0
RQG29ｰM40 RF-29 M40×1.5 30.5 49.0 15.0 51.5 40.0 40.0
RQG36ｰM50 RF-36 M50×1.5 36.5 57.0 15.5 55.0 59.0 50.0
RQG48ｰM63 RF-48 M63×1.5 48.0 66.0 16.0 55.0 59.0 63.0
※ロックナットは付属しておりません。
　ロックナット付きご希望の場合、ご注文の際
　金属、プラスチック製をご指定ください。
　その際に発生する費用は無償です。
異径アングルコネクター

呼称
サイズ		 フレックス
RF		 ねじ 最小
内径		 最大
外径		 ねじの
長さ		 全高 全長 フランジ
径		 ねじの
外径
METRIC RQW9ｰM12 RF-9 M12×1.5 12.0 20.0 12 36.0 36.5 20.0 16.0
RQW11ｰM16 RF-11 M16×1.5 15.5 23.0 13 42.0 41.5 24.0 20.0
RQW16ｰM20 RF-16 M20×1.5 18.0 29.5 13 50.0 49.0 29.5 25.0
RQW21ｰM25 RF-21 M25×1.5 24.0 37.0 15 57.0 59.0 37.0 32.0
RQW29ｰM32 RF-29 M32×1.5 32.0 44.0 15 67.5 67.0 45.0 40.0
RQW36ｰM40 RF-36 M40×1.5 39.0 52.0 16 75.5 75.5 55.0 50.0
RQW48ｰM50 RF-48 M50×1.5 53.0 64.0 16 86.5 86.5 68.0 63.0
※ロックナットは付属しておりません。
　ロックナット付きご希望の場合、ご注文の際
　金属、プラスチック製をご指定ください。
　その際に発生する費用は無償です。
フランジコネクタ
型式 フレックス 最小内径 フランジ長 ネジ穴の
ピッチ		 取付穴 大外径 取付高さ 全高 重量
RF φA
mm		 B/C
mm		 D
mm		 G
mm		 φ
mm		 φE
mm		 H
mm		 F
mm		 kg/100p.
RQW-F16 RF−16 18.0 46／32 36.0 - 5.4 29.5 52.0 54.0 2.2
RQW-F21 RF−21 24.0 63／46 52.0 - 6.6 37.0 61.0 67.0 4.0
RQW-F29 RF−29 32.0 67／55 54.0 36.0 6.6 44.0 68.0 77.0 6.0
RQW-F36 RF−36 39.0 86／64 73.0 30.0 6.6 52.0 79.0 90.0 8.4
RQW-F48 RF−48 53.0 86／70 73.0 30.0 6.6 64.0 89.0 101.0 11.6
RQGIコネクター　
■構造
ワンタッチ構造
■材質
ナイロン(PA)
■適合規格
IEC204(DIN　EN60204)
■使用温度
-30℃〜+100℃
■色
ブラック
■RQGIコネクター寸法表
呼称サイズ フレックスRF ねじ ねじの長さ
C		 最小内径
φL		 最大外径
φB		 全長
D
RQGI-P9 RF-9 PG9 11.5 10.0 20.5 33.5
RQGI-P11 RF-11 PG11 15.0 12.5 23.0 39.5
RQGI-P16 RF-16 PG16 16.0 17.0 29.5 45.0
RQGI-P21 RF-21 PG21 22.0 23.5 37.0 49.0
RQGI-P29 RF-29 PG29 18.0 30.5 44.0 52.0
RQGI-P36 RF-36 PG36 28.0 36.5 52.0 61.5
RF Rohrflex フレックス+キャノンプラグ接続用コネクタ
本品はRFフレックスとキャノンプラグ（MSシリーズ）を一本化して接続するためのコネクタです。
型式 MS UNEFネジ RF
フレックス		 最大外径
φBmm		 全長
Dmm		 最小内径
φlmm
RQ-MS　8S・10S-9 8S・10S 1/2-28 9 20.0 36.6 10.0
RQ-MS10SL..12S-9 10SL・12S 5/8-24 9 20.6 38.6 10.0
RQ-MS10SL12S-11 11 23.6 41.7 12.5
RQ-MS10SL・12S-16 16 30.1 50.5 12.5
RQ-MS14S-9 14S 3/4-20 9 23.0 38.5 10.0
RQ-MS14S-11 11 23.6 41.7 12.5
RQ-MS14S-16 16 30.0 50.5 12.5
RQ-MS16-16 16 7/8-20 16 29.5 50.5 17.0
RQ-MS18-11 18 1/20 11 30.0 45.5 12.5
RQ-MS18-16 16 30.1 50.3 17.0
RQ-MS18-21 21 37.0 54.0 23.5
RQ-MS18-29 29 43.5 56.0 23.5
RQ-MS20/22-16 20・22 1-3/16-18 16 34.6 52.3 17.0
RQ-MS20/22-21 21 37.0 52.5 23.5
RQ-MS20/22-29 29 43.5 56.0 30.5
RQ-MS24/28-16 24･28 1-7/16-18 16 41.0 52.5 17.0
RQ-MS24/28-21 21 54.0 23.5
RQ-MS24/28/29 29 44.0 55.0 30.5
RQ-MS24/28/36 36 52.0 56.0 30.5
UNSネジ
RQ-MS32-16 32 1-3/4-18 16 49.0 52.5 17.0
RQ-MS32-29 29 49.0 56.0 30.5
RQ-MS32-36 36 52.0 57.0 30.5
RQ-MS36-29 36 2-18 29 55.0 56.0 30.5
RQ-MS40-36 40 2-1/4-16 36 66.5 70.0 30.5
RQ-MS40-48 48 49.5
