サンフレキROBO(NS/NP/NF)
031
特徴:
●JIS C8461-23「電線管システムー第23 部:フレキシブル電線管システムの個別要求事項」に適合したポリアミド樹脂製のフ レキシブル電線管です。
●サンフレキROBO 自身は、ねじり可動には不適です。このような配管が必要の場合は、回転式の附属品をご使用下さい。
●サンフレキROBO は附属品の接続引張強度を含めて金属製に比べて弱いので、大きい引張荷重がかかり、可動の場合は注意深い設計をして下さい。
●サンフレキROBO 及び附属品は、非電導体ですから金属製電線管の場合のような電気的ボンディングが不要となり電気設備の接地という煩わしい問題から開放されます。
●ポリアミド製なので、普通の条件下では、一般にアルカリ類、アルコール類、エーテル類、ケトン類、炭化水素類、ハロゲン化水素類、潤滑油、ガソリン、洗剤、切削油、水など耐薬品性に高い耐力を有しています。
●直射日光に対してポリアミド樹脂は耐候性があまりないので屋内の使用でお願いします。(NRF 除く)
●切断は、プリカナイフのご使用を推奨します。
●電線は、ケーブル、ビニルコード等をご使用下さい。
●外径12mm 以下のサンフレキは73 頁の「小径サンフレキ」をご参照下さい。
●附属品は、サンフレキROBO 用附属品の標準型(例:N2BG)をご使用下さい。
●Type NM は、静電気防止対策を施した材質を使用しており静電気をきらうクリーンルーム等での使用に最適です。また、高耐屈曲性を有しており高速に可動するロボットでも使用可能です。
●Type NRS/NRF は、ヨーロッパの鉄道規格に準拠したフレキで、NRF は耐候性、耐寒性に優れた材質で過酷な環境でも優れた耐性を有しています。

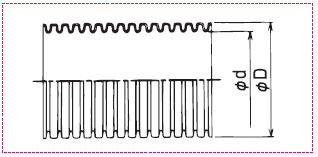

■サンフレキNS:黒・ライトグレー色
型式
外径
(φD)
内径
(φd)
最小中心
曲げ半径
該当するねじの呼び
重量(kg)
1巻の巻き
(m)
黒色
ライトグレー色
固定
可動
Gねじ
Mねじ
Pgねじ
CTCねじ
1m当り
1巻当り
NS12
NS12LG
12
8.2
30
55
-
M16/M20
Pg9
-
0.023
1.15
50
NS16
NS16LG
16
11.5
40
75
-
M16/M20
Pg11
-
0.04
2
50
NS20
NS20LG
20
15.3
45
90
G1/2(G16)
M20
Pg16/Pg13.5
CTC19
0.06
3
50
NS25
NS25LG
25
19.6
50
100
G3/4(G22)
M25
Pg21
CTC25
0.09
4.5
50
NS32
NS32LG
32
26
85
165
G1(G28)
M32
Pg29
CTC31
0.11
5.5
50
NS40
NS40LG
40
33.5
105
210
G1-1/4(G36)
M40
Pg36
CTC39
0.16
4.8
30
NS50
NS50LG
50
42.8
130
260
G1-1/2(G42)
M50
Pg42
CTC51
0.21
6.3
30
NS63
NS63LG
63
55.6
170
340
G2(G54)
M63
Pg48
CTC63
0.26
5.2
20
■サンフレキNP:黒色
型式
外径(φD)
内径(φd)
最小中心曲げ半径
該当するねじの呼び
重量(kg)
1巻の
巻き(m)
固定
可動
ケーブル
ガイド内
Gねじ
Mねじ
Pgねじ
CTCねじ
1m当り
1巻当り
NP12
12
8.2
25
50
50
-
M16/M20
Pg9
-
0.023
1.15
50
NP16
16
11.5
35
70
70
-
M16/M20
Pg11
-
0.04
2
50
NP20
20
15.3
40
80
90
G1/2(G16)
M20
Pg16/Pg13.5
CTC19
0.06
3
50
NP25
25
19.6
45
90
100
G3/4(G22)
M25
Pg21
CTC25
0.09
4.5
50
NP32
32
26
75
140
150
G1(G28)
M32
Pg29
CTC31
0.11
5.5
50
NP40
40
33.5
90
190
210
G1-1/4(G36)
M40
Pg36
CTC39
0.16
4.8
30
NP50
50
43.3
110
230
250
G1-1/2(G42)
M50
Pg42
CTC51
0.21
6.3
30
NP63
63
56.2
150
300
330
G2(G54)
M63
Pg48
CTC63
0.26
5.2
20
■サンフレキNF:黒色
型式
外径
(φD)
内径
(φd)
最小中心曲げ半径
該当するねじの呼び
重量(kg)
1巻の
巻き(m)
固定
可動
ケーブル
ガイド内
Gねじ
Mねじ
Pgねじ
CTCねじ
1m当り
1巻当り
NF12
12
8.2
30
50
50
-
M16/M20
Pg9
-
0.023
1.15
50
NF16
16
11.5
40
70
70
-
M16/M20
Pg11
-
0.04
2
50
NF20
20
15.3
45
80
90
G1/2(G16)
M20
Pg16/Pg13.5
CTC19
0.06
3
50
NF25
25
19.6
50
90
100
G3/4(G22)
M25
Pg21
CTC25
0.09
4.5
50
NF32
32
26
85
140
150
G1(G28)
M32
Pg29
CTC31
0.12
6
50
NF40
40
33.5
100
190
210
G1-1/4(G36)
M40
Pg36
CTC39
0.17
5.1
30
NF50
50
43.3
120
230
250
G1-1/2(G42)
M50
Pg42
CTC51
0.22
6.6
30
NF63
63
56.2
160
300
330
G2(G54)
M63
Pg48
CTC63
0.28
5.6
20
