 PMAFLEX PMAスイスフレキストレート継手−スマートライン型用、ジャンボ用、割型用 023

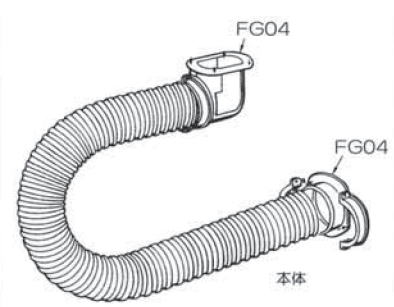

 丸フレキ（ジャンボｌシステム）
※付属品のフランジガスケットの標準材質はＥＰＤＭです。ＮＢＲをご希望の場合はお問い合わせ下さい。

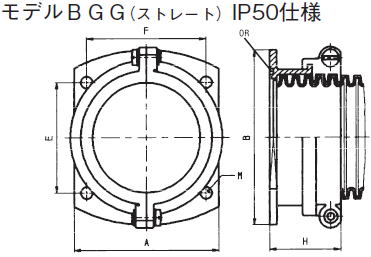

モデルＢＧＧ（ストレート）ＵＬ規格品

モデルＢＧＧ（ストレート）　ＵＬ規格品
型式 適合本体 寸法 梱包単位
(個)
ＰＣＬ，ＰＩＨ、
ＶＯＨ		 A B H E F M
BGG-56 56B 83 98 42 60 66 4XM6 10
BGG-70 70B 98 115 46 60 80 6XM6 10
BGG-95 95B 127 148 53 74 108 6XM6 10
BGG-125 125B - 194 81 88.5 153.5 6XM6 5
※取付相手面用のガスケット付き
黒色

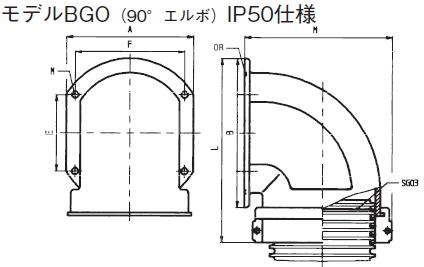

モデルＢＧＯ（90°エルボ）ＵＬ規格品

モデルＢＧＯ（90°エルボ）　　ＵＬ規格品
型式 適合本体 寸法 梱包単位
(個)
A B H E F L M
BGO-56 56B 83 98 101 60 66 122 4XM6 10
BGO-70 70B 98 115 115 60 80 142 5XM6 10
BGO-95 95B 127 148 151 74 108 175 5XM6 10
※取付相手面用のガスケット付き
黒色

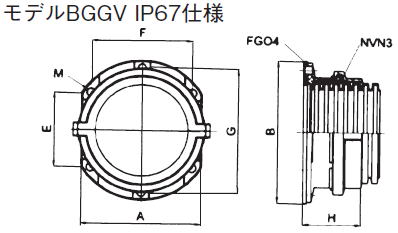

ＢＧＧＶ IP６７仕様ＵＬ規格品

ＢＧＧＶ IP６７仕様　　ＵＬ規格品
型式 適合本体 寸法 梱包単位
(個)
- - A B H E F G M -
BGGV-56 56B 82 100 42 60 66 - 4XM6 10
BGGV-70 70B 97 114 46 60 80 100 4XM6 10
BGGV-95 95B 127 148 53 74 108 131 6XM6 10
※ガスケット+シール付属
黒色

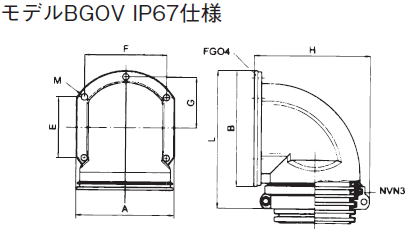

ＢＧＯＶ IP６７仕様　ＵＬ規格品

ＢＧＯＶ IP６７仕様　　ＵＬ規格品
型式 適合本体 寸法 梱包単位
(個)
- - A B H E F G L M -
BGOV-56 56B 83 98 101 60 66 - 122 4XM6 10
BGOV-70 70B 98 115 115 60 80 50 142 5XM6 10
BGOV-95 95B 127 148 151 74 108 65.5 175 5XM6 10
※ガスケット+シール付属
黒色
 パコチューブ用ストレート
 ※こちらの製品は中止品となっております。（2019年11月1日）
　ロックナット
継手
型式 管呼称
サイズ		 寸法 ネジ呼称
DIN40430		 梱包単位
D1 B A SW d
BTNO-P0910 10 9 12 27 19 15.2 PG-9 100/10
BTNO-P1314 14 13 17 34 24 20.4 PG-13.5 100/10
BTNO-P2120 20 20 17 34 32 28.3 PG-21 50/10
BTNO-P2923 23 31 21 42 41 37 PG-29 50/10
BTNO-P2937 37 31 22 50 50 37 PG-29 10
ロックナット
型式 適合継手 寸法 ネジ呼称
DIN40430		 梱包単位
C SW
BGTN-PO910 BTN-PO910 11 22 PG-9 50/10
BGTN-P1314 BTN-P1314 14 30 PG-13.5 50/10
BGTN-P2120 BTN-P2120 14 36 PG-21 50/10
B6TN-P2923 BTN-P2923 17 46 PG-29 50/10
BGTN-P2937 BTN-P2937 17 55 PG-29 50/10
 スマートライン　継手
[ALND]
ストレート
IP66/IP54
ALND PG ネジ UL承認(黒）
型式 チューブ
サイズ		 寸法 ネジ呼称
DIN40430		 梱包
(個)
g φD L SW d
ALND-P090 10 11 20.0 34.0 16 15.2 PG-9 100
ALND-P112 12 11 23.5 38.0 19 18.6 PG-11 100
ALND-P132 12 11 23.5 38.0 19 20.4 PG-13.5 100
ALND-P137 17 11 29.5 41.0 24 20.4 PG-13.5 100
ALND-P167 17 11 29.5 41.0 24 22.5 PG-16 100
ALND-P213 23 12 38.0 45.5 32 28.3 PG-21 50
ALND-P299 29 12 44.0 47.5 38 37.0 PG-29 30
ALND-P366 36 13 55.0 54.5 46 47.0 PG-36 20
ALND-P488 48 13 69.0 55.0 60 59.3 PG-48 10
ALND ミリネジ UL承認(黒）
型式 チューブ
サイズ		 寸法 梱包
(個)
g φD L SW d
ALND-M120 10 11 20.0 34.0 16 M12x1.5 100
ALND-M160 10 11 20.0 34.0 16 M16x1.5 100
ALND-M202 12 11 23.5 38.0 19 M20x1.5 100
ALND-M207 17 11 29.5 41.0 24 M20x1.5 100
ALND-M253 23 12 38.0 45.5 32 M25x1.5 50
ALND-M329 29 15 44.0 50.5 38 M32x1.5 30
ALND-M406 36 19 55.0 60.5 46 M40x1.5 20
ALND-M508 48 19 69.0 61.0 60 M50x1.5 10
[ALWD]
90°エルボ
IP66/IP54
ALND PG ネジ UL承認(黒）
型式 チューブ
サイズ		 寸法 ネジ呼称
DIN40430		 梱包
(個)
g φD A B d
ALWD-P090 10 11 20.0 32.5 37.5 15.2 PG-9 100
ALWD-P112 12 11 23.5 36.5 43.5 18.6 PG-11 100
ALWD-P132 12 11 23.5 36.5 45.0 20.4 PG-13.5 100
ALWD-P137 17 11 29.5 41.0 50.5 20.4 PG-13.5 100
ALWD-P167 17 11 29.5 41.0 51.5 22.5 PG-16 100
ALWD-P213 23 12 38.0 52.0 61.0 28.3 PG-21 50
ALWD-P299 29 12 44.0 58.5 71.0 37.0 PG-29 30
ALND ミリネジ UL承認(黒）
型式 チューブ
サイズ		 寸法 梱包
(個)
g φD A B d
ALWD-M120 10 11 20.0 32.5 36.5 M12x1.5 100
ALWD-M160 10 11 20.0 32.5 38.5 M16x1.5 100
ALWD-M202 12 11 23.5 36.5 45.0 M20x1.5 100
ALWD-M207 17 11 29.5 41.0 50.5 M20x1.5 100
ALWD-M253 23 12 38.0 52.0 59.0 M25x1.5 50
ALWD-M329 29 15 44.0 61.5 69.0 M32x1.5 30
ALWD-M409 36 19 44.0 65.5 72.0 M40x1.5 20
