樹脂・ジョイント・コネクタ･継ぎ手　製品
アダプターフィッティング(F) 244/237
特徴：
●フレキシブルなチューブの連結に適したフィッティング（継ぎ手）です。
●オートクレーブ滅菌可能です。

材質：PP
販売単位：袋
※ビニール・シリコン・タイゴンなどの軟質チューブ用		 アダプターフィッティング


コード 型式 タイプ 適用ネジ 適用チューブ内径
(mm)		 入数/袋
244-2246-31 VFN106 NPTネジI型 1/8-27 1.5 10
244-2246-32 VFN206 NPTネジI型 1/8-27 2.5
244-2246-33 VFN306 NPTネジI型 1/8-27 3.0
244-2246-34 VFN406 NPTネジI型 1/8-27 4.0
244-2246-35 VFN506 NPTネジI型 1/8-27 5.0
244-2246-36 VFN606 NPTネジI型 1/8-27 6.5
244-2246-37 VFNP6 NPTネジI型 1/8-27 PLUG
244-2246-41 VFU106 UNFネジI型 1/4-28 1.5
244-2246-42 VFU206 UNFネジI型 1/4-28 2.5
244-2246-43 VFU306 UNFネジI型 1/4-28 3.0
244-2246-44 VFU406 UNFネジI型 1/4-28 4.0
244-2246-45 VFU506 UNFネジI型 1/4-28 5.0
244-2246-46 VFUP6 UNFネジI型 1/4-28 PLUG
244-2246-61 VFNL36 NPTネジL型 1/8-27 3.0
244-2246-62 VFNL56 NPTネジL型 1/8-27 5.0
244-2246-63 VFNL66 NPTネジL型 1/8-27 6.5
244-2246-64 VFNT56 NPTネジT型 1/8-27 5.0
244-2246-65 VFNT66 NPTネジT型 1/8-27 6.5
244-2246-51 VFM6106 M6ネジI型 M6-1 1.5
244-2246-52 VFM6206 M6ネジI型 M6-1 2.5
244-2246-53 VFM6306 M6ネジI型 M6-1 3.0
244-2246-54 VFM6406 M6ネジI型 M6-1 4.0
244-2246-55 VFM6506 M6ネジI型 M6-1 5.0
244-2246-56 VFM6P6 プラグ(封止） M6-1 PLUG

※取り消し線の製品は現在、生産中止です。(2022年9月20日)

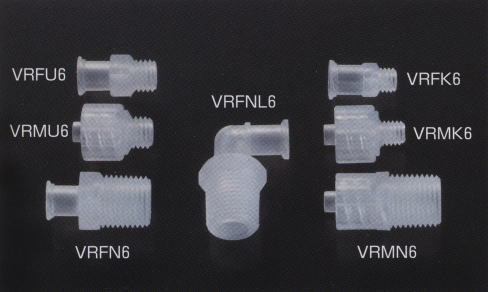

■ルアーアダプター
● 注射筒や注射針で使用される共通規格ルアーテーパー付きのオス・メスとUNFまたはNPTオスネジを組み合わせたアダプターです。
● オスルアーまたはメスルアー接続口は各種ルアーフィッティング等のルアーテーパー付きコネクターが接続できます。
● オールポリプロピレン(PP)製で、オートクレープ減菌(+121℃)可能ですが、ガンマ線・EOG減菌がベター

ルアーアダプター

型式 品名 入数/袋
VRFU6 1/4-28UNFオスネジ付きメスルアー 10
VRMU6 1/4-28UNFオスネジ付きオスルアーロック
VRFK6 10-32UNFオスネジ付きメスルアー
VRFN6 1/8-27NPTオスネジ付きメスルアー
VRFNL6 1/8-27NPTオスネジ付きL型メスルアー
VRMN6 1/8-27NPTオスネジ付きオスルアーロック
※取り消し線の製品は、現在生産中止品となっております。
（2021年2月15日）

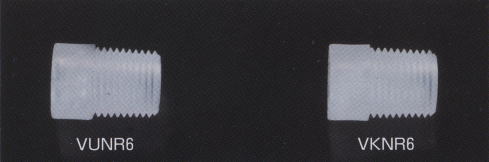

■UNF←→NPT変換アダプター
ルアーアダプター
型式 品名 入数/個
VUNR6 1/4-28UNFメス←→1/8-27NPTオス変換アダプター 10
VKNR6 10-32UNFメス←→1/8-27NPTオス変換アダプター
※取り消し線の製品は、現在生産中止品となっております。（2020年10月16日）

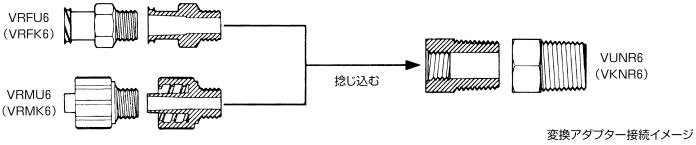

変換アダプター接続イメージ
■アダプターフィッティング(F)
10-32UNFネジタイプ(ポリプロピレン製)		 106/237/244
※中止品
特徴：
●ビニール･シリコン･タイゴンなど軟質チューブ用
●ポリプロピレン(PP)製で、オートクレーブ減菌(+121℃)可能。
●全品10個入の袋単位の販売です。
(表示のIDは適用チューブの内径をあらわしています。)

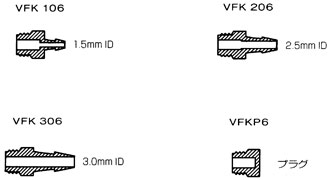

アダプターフィッティング(F)
型式 品名
VFK106 アダプターフィッティング(F)
1.5mmID用
VFK206 アダプターフィッティング(F)
2.5mmID用
VFK306 アダプターフィッティング(F)
3.0mmID用
VFKP6 アダプターフィッティング(F)プラグ
※1袋10個入の袋単位の販売です。
※取り消し線の製品は現在、生産中止です。(2021年11月11日)

型式 形状と適用チューブ内径
VFKL16 L型1.5mm
VFKL26 L型2.5mm
VFKL36 L型3.0mm
※1袋10個入の袋単位の販売です。
※取り消し線の製品は現在、生産中止です。(2021年2月12日)
型式 形状と適用チューブ内径
VFKT11 T型1.5mm
VFKT21 T型2.5mm
VFKT31 T型3.0mm
※1袋10個入の袋単位の販売です。
※取り消し線の製品は、現在生産中止品となっております。
（2021年1月13日）

■アダプターフィッティング    106/237/244

●オールポリプロピレン(PP)製で、オートクレーブ減菌
(+121℃)可能ですが、ガンマ線・ＥＯＧ滅菌をお勧めします。
●シリコン、タイゴンなど軟質チューブ用です。


  ●PP 1/8-27NPTオスネジ　L型タイプ
型式 適用チューブ内径(mm) サイズ(mm)
IMJNL036 3.0mm： 1/8 21×28
IMJNL046 4.0mm：5/32 23×28
IMJNL056 5.0mm：3/16 25×28
IMJNL066 6.0mm： 1/4 32×31
IMJNL086 8.0mm：5/16 34×33
IMJNL096 9.0mm： 3/8 36×35
※1袋10個入の袋単位の販売です
  ●PP 1/8-27NPTオスネジ　T型タイプ
型式 適用チューブ内径(mm) サイズ(mm)
IMJNT036 3.0mm： 1/8 29×28
IMJNT046 4.0mm：5/32 32×28
IMJNT056 5.0mm：3/16 36×28
IMJNT066 6.0mm： 1/4 50×31
IMJNT096 9.0mm： 3/8 59×36
※1袋10個入の袋単位の販売です
※取り消し線の製品は、現在生産中止品となっております。
（2024年8月6日）

■PPアダプターフィッティング(Rネジ） 237

●シリコンやタイゴンなど軟質チューブ用で、R1/8〜3/8インチオスネジ付きです。
●オールポリプロピレン（PP製）でオートクレープ減菌（+121℃）可能ですが、ガンマ線・EOG減菌を
   お勧めします。
●接続チューブ脱落防止のためにチューブバンドの併用をお勧めします。
●10個入の袋単位の販売です。

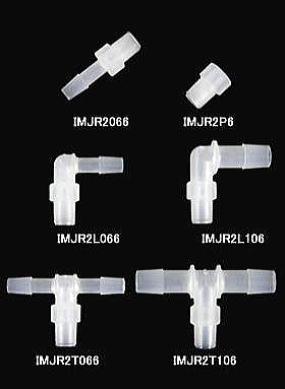

  ●PP R1/8オスネジ付きストレートアダプター
型式 適用チューブ内径
または品名		 サイズ(mm)
IMJR2036 3.0mm： 1/8 13×29L
IMJR2046 4.0mm： 5/32 13×31L
IMJR2066 6.5mm： 1/4 13×38L
IMJR2106 10.0mm： 3/8 13×41L
IMJR2P6 プラグ 13×18L
※1袋10個入の袋単位の販売です
  ●PP 1/8オスネジ付きL型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR2L036 3.0mm： 1/8 21×28
IMJR2L046 4.0mm： 5/32 23×28
IMJR2L066 6.5mm： 1/4 32×31
IMJR2L086 8.0mm： 5/16 34×33
IMJR2L106 10.0mm： 3/8 36×35
※1袋10個入の袋単位の販売です
  ●PP R1/8オスネジ付きT型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR2T046  4.0mm： 5/32 32×27
IMJR2T066  6.5mm： 1/4 50×31
IMJR2T106 10.0mm： 3/8 59×35
※1袋10個入の袋単位の販売です

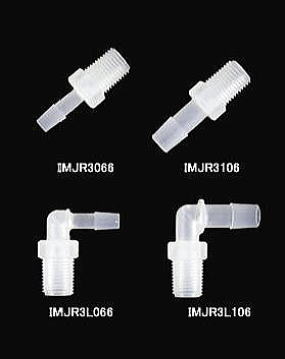

     ●PP R1/4オスネジ付きストレートアダプター
型式 適用チューブ内径
または品名		 サイズ(mm)
IMJR3036  3.0mm： 1/8 17×35L
IMJR3046  4.0mm： 5/32 17×36L
IMJR3056  5.0mm： 3/16 17×37L
IMJR3066  6.5mm： 1/4 17×43L
IMJR3086  8.0mm： 5/16 17×45L
IMJR3106 10.0mm： 3/8 17×46L
IMJR3126 12.0mm： 1/2 17×49L
IMJR3P6 プラグ 17×23L
※1袋10個入の袋単位の販売です
  ●PP R1/4オスネジ付きL型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR3L036  3.0mm： 1/8 23×33
IMJR3L046  4.0mm： 5/32 25×33
IMJR3L056  5.0mm： 3/16 26×34
IMJR3L066  6.5mm： 1/4 34×36
IMJR3L086  8.0mm： 5/16 36×38
IMJR3L106 10.0mm： 3/8 38×41
※1袋10個入の袋単位の販売です

  ●PP R1/4オスネジ付きT型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR3T046  4.0mm： 5/32 32×33
IMJR3T056  5.0mm： 3/16 36×34
IMJR3T066  6.5mm： 1/4 50×36
IMJR3T086  8.0mm： 5/16 55×38
IMJR3T106 10.0mm： 3/8 59×41
IMJR3T126 12.0mm： 1/2 68×44
※1袋10個入の袋単位の販売です

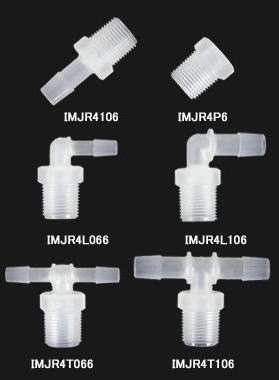

 		   ●PP R3/8オスネジ付きストレートアダプター
型式 適用チューブ内径
または品名		 サイズ(mm)
IMJR4066 6.5mm： 1/4 20×44L
IMJR4086 8.0mm： 5/16 20×45L
IMJR4106 10.0mm： 3/8 20×46L
IMJR4126 12.0mm： 1/2 20×49L
IMJR4P6 プラグ 20×23L
※1袋10個入の袋単位の販売です
  ●PP R3/8オスネジ付きL型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR4L066  6.5mm： 1/4 35×36
IMJR4L086 8.0mm： 5/16 37×38
IMJR4L106 10.0mm： 3/8 40×41
IMJR4L126 12.0mm： 1/2 44×44
※1袋10個入の袋単位の販売です
  ●PP R3/8オスネジ付きT型アダプター
型式 適用チューブ内径(mm) サイズ(mm)
IMJR4T066 6.5mm： 1/4 51×36
IMJR4T086 8.0mm： 5/16 55×38
IMJR4T106 10.0mm： 3/8 59×41
IMJR4T126 12.0mm： 1/2 68×44
※1袋10個入の袋単位の販売です
