ジョイント・継ぎ手・コネクター・チューブ接続部品

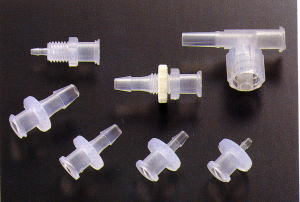

ルアーフィッティング

244/237

■特長
●オスとメスを組み合わせるだけでチューブの接続が可能。
●組み合わせパターンが豊富でかつリーズナブル。
●ネジ同士を組み合わせるルアーロックタイプとテーパー状のオスとメスを差し込んで使用するルアータイプがあります。
●医療関連に実績ございます
■材質
ポリプロピレン
■入り数：すべて10個入りの販売です。

※ビニール・シリコン・タイゴンなど軟質チューブ用

●オスルアーロック付タイプ
型式	-	適用チューブ内径 (mm)
244-2245-41	VRM106	1.5
244-2245-42	VRM206	2.5
244-2245-43	VRM306	3.0
244-2245-44	VRM406	4.0
244-2245-45	VRM506	5.0
244-2245-46	VRM606	6.5
244-2245-51	VRMP6	プラグ
244-2245-52	VRMC6	カップリング
~~244-2245-50~~	~~VRMK6~~	~~ネジ付、オステーパー~~

※取り消し線の製品は、現在生産中止品となっております。
（2021年2月10日）

●オスルアー付タイプ
コード	-	適用チューブ内径 (mm)
244-2245-61	VRS106	1.5
244-2245-62	VRS206	2.5
244-2245-63	VRS306	3.0
~~244-2245-64~~	~~VRS406~~	~~4.0~~
244-2245-66	VRSP6	プラグ
244-2245-67	VRSC6	カップリング

※取り消し線の製品は、現在生産中止品となっております。
（2021年11月11日）

●メスルアーハブ付タイプ
型式	-	適用チューブ内径 (mm)
244-2245-71	VRF106	1.5
244-2245-72	VRF206	2.5
244-2245-73	VRF306	3.0
244-2245-74	VRF406	4.0
244-2245-75	VRF506	5.0
244-2245-76	VRF606	6.5
VRFK6	VRFK6	ネジ付、メステーパ
244-2245-85	VRFP6	プラグ
244-2245-86	VRFC6	ストレートカップリング
244-2245-87	VRFE6	L型カップリング
244-2245-88	VRFT6	Ｔ型カップリング
~~VRFUL6~~	~~VRFUL6~~	1/4-28UNFオス長ーF　サイズ：9ｘ20L
~~VRMULR6~~	~~VRMULR6~~	1/4-28UNFオス長ーMR　サイズ：12ｘ27L

※取り消し線の製品は、現在生産中止品となっております。
（2021年2月15日）

●隔壁取付タイプ/パネルマウント用
型式	-	適用チューブ内径 (mm)	取り付け穴径 (mm)
244-2245-81	VRBF106	1.5	6.5～8.0
244-2245-82	VRBF206	2.5	6.5～8.0
244-2245-83	VRBF306	3.0	6.5～8.0
244-2245-84	VFBL1	ロックナット	-

ロックナットはナイロン製になります。

●T型3方ルアー付タイプ
型式	-	接続形態
244-2245-91	VRT8786	メス・オス・メス
244-2245-92	VRT7876	メス・オス
244-2245-93	VRTR6	ルアーロックリング

※オスルアー部に押し込みオスルアーロック式
