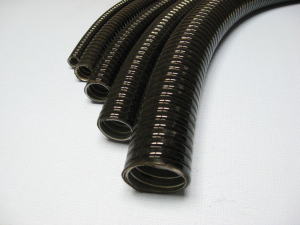

 MASフレックス ビニール被覆
   771
●特長
MAS規格に基づいた、可動部、振動部、移動部での使用に適したフレキシブル電線保護管です。
※日本工作機械工業会規格

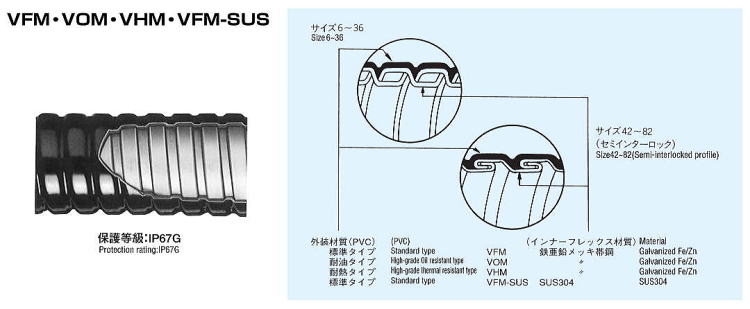

●構造
噛合わせ式の金属螺旋管に軟質塩化ビニール(防水)を被覆加工した電線保護管です。


●種類
ビニール被覆タイプはその使用箇所、用途において被覆材を変化させる事により、最大の目的を発揮出来る様、次の4種類があります。


コネクターはこちら⇒MASタイプコネクター

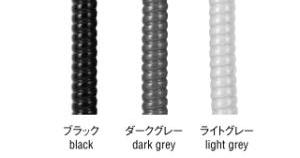

VFM  ※標準色はブラックになります。

特長 耐油性、難燃性 使用温度範囲 -10℃〜+70℃
用途 機械まわり、設備、装置、ロボット、自動化ライン
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ビニール:軟質塩化ビニール
型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
ビニール 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
※VFM-6 6.0 10.3 18 30 100 0.11
※VFM-8 8.0 12.0 20 37 100 0.13
VFM-10 10.0 15.5 25 43 90 50 0.16
VFM-12 12.3 18.0 30 50 90 50 0.20
VFM-16 15.8 21.3 35 63 150 50 0.23
VFM-22 20.8 26.7 45 75 150 30 0.30
VFM-28 26.4 33.4 65 100 150 30 0.50
VFM-36 35.0 42.2 90 125 150 20 0.61
VFM-42 40.0 48.3 120 150 150 20 0.83
VFM-54 51.3 60.3 140 175 150 20 1.18
VFM-70 63.0 73.0 200 250 150 10 1.80
VFM-82 78.0 88.9 250 300 150 10 2.22
固定曲げ半径は実測値です。 ※MAS規格試験対象外

 VOM
特長 超耐油性、耐寒性 使用温度範囲 -20℃〜+70℃
用途 耐油性を要求される箇所での使用、低温地向けの機械、装置での使用
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ビニール:軟質塩化ビニール (耐油)
型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
耐油性ビニール 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
VOM-10 10.0 15.5 25 43 90 50 0.16
VOM-12 12.3 18.0 30 50 90 50 0.20
VOM-16 15.8 21.3 35 63 150 50 0.23
VOM-22 20.8 26.7 45 75 150 30 0.30
VOM-28 26.4 33.4 65 100 150 30 0.50
VOM-36 35.0 42.2 90 125 150 20 0.61
VOM-42 40.0 48.3 120 150 150 20 0.83
VOM-54 51.3 60.3 140 175 150 20 1.18
VOM-70 63.0 73.0 200 250 150 10 1.80
VOM-82 78.0 88.9 250 300 150 10 2.22
固定曲げ半径は実測値です。

 VHM
特長 耐熱性、超難燃性 使用温度範囲 -10℃〜+130℃
用途 高温の雰囲気での使用
材質 金属螺旋管:鉄(亜鉛メッキ) 外装ビニール:軟質塩化ビニール (耐熱)
型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
耐熱性ビニール 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
VHM-10 10.0 15.5 25 43 90 50 0.16
VHM-12 12.3 18.0 30 50 90 50 0.20
VHM-16 15.8 21.3 35 63 150 50 0.23
VHM-22 20.8 26.7 45 75 150 30 0.30
VHM-28 26.4 33.4 65 100 150 30 0.50
VHM-36 35.0 42.2 90 125 150 20 0.61
VHM-42 40.0 48.3 120 150 150 20 0.83
VHM-54 51.3 60.3 140 175 150 20 1.18
VHM-70 63.0 73.0 200 250 150 10 1.80
VHM-82 78.0 88.9 250 300 150 10 2.22
固定曲げ半径は実測値です。

VFM SUS
特長 耐腐食性、耐久性 使用温度範囲 -10℃〜+70℃
用途 食品機械、医療器械など、耐久・ハードな箇所での使用
材質 金属螺旋管:SUS304 外装ビニール:軟質塩化ビニール
型式 内径/外径 MAS規格試験値 定尺1巻の長さ 重量
外装 曲げ半径 引張荷重
ビニール 最小内径 最大外径 固定 可動
mm mm mm mm kg/m m kg/m
VFM-16SUS 15.8 21.3 35 63 150 50 0.23
VFM-22SUS 20.8 26.7 45 75 150 30 0.30
VFM-28SUS 26.4 33.4 65 100 150 30 0.50
VFM-36SUS 35.0 42.2 90 125 150 20 0.61
VFM-42SUS 40.0 48.3 120 150 150 20 0.83
VFM-54SUS 51.3 60.3 140 175 150 20 1.18
VFM-70SUS 63.0 73.0 200 250 150 10 1.80
VFM-82SUS 78.0 88.9 250 300 150 10 2.22
固定曲げ半径は実測値です。
