シムプレート・シムボックス
シムプレート　100-100〜300 <<戻る
セミオーダー シムプレート
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布

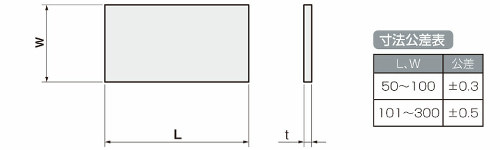

寸法図mm
材質 鉄（SPCC相当）
焼入鋼（SK） ※硬度HRC42〜46
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜1.0：C2801P）
銅（t 0.1：C1020P、t 0.2〜1.0：C1100P）
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P）
■材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.15 t 0.2 t 0.25 t 0.3 t 0.35 t 0.4 t 0.5 t 0.6 t 0.7 t 0.8 t 1.0
鉄（SPCC相当） − ±0.03 ±0.03 ±0.03 ±0.04 ±0.04 − ±0.05 ±0.05 ±0.06 − ±0.06 ±0.08
焼入鋼（SK） ※硬度HRC42〜46 − ±0.015 ±0.015 ±0.02 ±0.025 ±0.025 ±0.025 ±0.035 ±0.035 ±0.04 ±0.04 ±0.04 ±0.05
ステンレス（SUS304） ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.015 ±0.015 ±0.02 ±0.02 ±0.025 ±0.03 ±0.03 ±0.035
真鍮（t 0.05：C2680P、
t 0.1〜1.0：C2801P）		 ±0.005 ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04 ±0.04 ±0.04 ±0.04 ±0.05
銅（t 0.1：C1020P、
t 0.2〜1.0：C1100P）		 − ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04 ±0.04 ±0.04 ±0.04 ±0.05
アルミ（t 0.1〜0.15：1N30、
t 0.2〜3.0：A1050P）		 − ±0.03 ±0.03 ±0.03 − ±0.04 − ±0.04 ±0.04 ±0.04 − ±0.05 ±0.05
■注文例

材質
鉄 T[F] 焼入鋼 T[Y] ステンレス T[S] 真鍮 T[B] 銅 T[C] アルミ T[A]

W L 板厚t 1枚単位
□：材質記号
鉄[F]、焼入鋼[Y]、ステンレス[S]、
真鍮[B]、銅[C]、アルミ[A]
100 100 0.05 T□100-100-005
0.1 T□100-100-01
0.15 T□100-100-015
0.2 T□100-100-02
0.25 T□100-100-025
0.3 T□100-100-03
0.35 T□100-100-035
0.4 T□100-100-04
0.5 T□100-100-05
0.6 T□100-100-06
0.7 T□100-100-07
0.8 T□100-100-08
1.0 T□100-100-10
150 0.05 T□100-150-005
0.1 T□100-150-01
0.15 T□100-150-015
0.2 T□100-150-02
0.25 T□100-150-025
0.3 T□100-150-03
0.35 T□100-150-035
0.4 T□100-150-04
0.5 T□100-150-05
0.6 T□100-150-06
0.7 T□100-150-07
0.8 T□100-150-08
1.0 T□100-150-10
200 0.05 T□100-200-005
0.1 T□100-200-01
0.15 T□100-200-015
0.2 T□100-200-02
0.25 T□100-200-025
0.3 T□100-200-03
0.35 T□100-200-035
0.4 T□100-200-04
0.5 T□100-200-05
0.6 T□100-200-06
0.7 T□100-200-07
0.8 T□100-200-08
1.0 T□100-200-10
250 0.05 T□100-250-005
0.1 T□100-250-01
0.15 T□100-250-015
0.2 T□100-250-02
0.25 T□100-250-025
0.3 T□100-250-03
0.35 T□100-250-035
0.4 T□100-250-04
0.5 T□100-250-05
0.6 T□100-250-06
0.7 T□100-250-07
0.8 T□100-250-08
1.0 T□100-250-10
300 0.05 T□100-300-005
0.1 T□100-300-01
0.15 T□100-300-015
0.2 T□100-300-02
0.25 T□100-300-025
0.3 T□100-300-03
0.35 T□100-300-035
0.4 T□100-300-04
0.5 T□100-300-05
0.6 T□100-300-06
0.7 T□100-300-07
0.8 T□100-300-08
1.0 T□100-300-10
