シムプレート・シムボックス
シムプレート　定尺 <<戻る

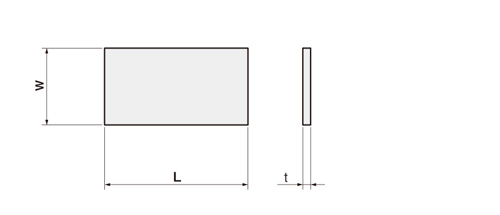

寸法図mm
材質 鉄（SPCC相当）
焼入鋼（SK） ※硬度HRC42〜46
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜1.0：C2801P）
銅（t 0.1：C1020P、t 0.2〜1.0：C1100P）
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P）
■材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.15 t 0.2 t 0.25 t 0.3 t 0.35 t 0.4 t 0.5 t 0.6 t 0.7 t 0.8 t 1.0
鉄（SPCC相当） − ±0.03 ±0.03 ±0.03 ±0.04 ±0.04 − ±0.05 ±0.05 ±0.06 − ±0.06 ±0.08
焼入鋼（SK） ※硬度HRC42〜46 − ±0.015 ±0.015 ±0.02 ±0.025 ±0.025 ±0.025 ±0.035 ±0.035 ±0.04 ±0.04 ±0.04 ±0.05
ステンレス（SUS304） ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.015 ±0.015 ±0.02 ±0.02 ±0.025 ±0.03 ±0.03 ±0.035
真鍮（t 0.05：C2680P、
t 0.1〜1.0：C2801P）		 ±0.005 ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04 ±0.04 ±0.04 ±0.04 ±0.05
銅（t 0.1：C1020P、
t 0.2〜1.0：C1100P）		 − ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04 ±0.04 ±0.04 ±0.04 ±0.05
アルミ（t 0.1〜0.15：1N30、
t 0.2〜3.0：A1050P）		 − ±0.03 ±0.03 ±0.03 − ±0.04 − ±0.04 ±0.04 ±0.04 − ±0.05 ±0.05
材質 W L 板厚
t		 1枚単位
品番
鉄 320 1000 0.1 FE01
0.15 FE015
0.2 FE02
0.25 FE025
0.3 FE03
0.4 FE04
0.5 FE05
0.6 FE06
0.8 FE08
1.0 FE10
焼入鋼 150 1000 0.1 SK01
0.15 SK015
0.2 SK02
0.25 SK025
0.3 SK03
102 0.35 SK035
150 0.4 SK04
0.5 SK05
0.6 SK06
102 0.7 SK07
150 0.8 SK08
200 1.0 SK10
ステンレス 300 1000 0.05 SUS005
320 0.1 SUS01
0.15 SUS015
0.2 SUS02
0.25 SUS025
0.3 SUS03
0.35 SUS035
0.4 SUS04
0.5 SUS05
0.6 SUS06
0.7 SUS07
0.8 SUS08
1.0 SUS10
真鍮 300 1000 0.05 CUZN005
365 1200 0.1 CUZN01
0.15 CUZN015
0.2 CUZN02
0.25 CUZN025
0.3 CUZN03
0.4 CUZN04
0.5 CUZN05
0.6 CUZN06
0.7 CUZN07
0.8 CUZN08
1.0 CUZN10
銅 365 1200 0.1 CU01
0.15 CU015
0.2 CU02
0.25 CU025
0.3 CU03
0.4 CU04
0.5 CU05
0.6 CU06
0.7 CU07
0.8 CU08
1.0 CU10
アルミ 400 1200 0.1 AL01
0.15 AL015
0.2 AL02
0.3 AL03
0.4 AL04
0.5 AL05
0.6 AL06
0.8 AL08
1.0 AL10
