P1040

シム＆スペーサー目次 HOMEへ
ベース用シム
ベース用シム（1溝）/ラミネートタイプ <<戻る
【USミリタリースペック MIL-S-22499適合品】
【ドイツ航空宇宙規格LN29557適合品】
1枚ずつはく離して使用することで精度の高い調整が可能です。
セミオーダー ベース用シム（1溝）/ラミネートタイプ
材質 ステンレス（SUS304）
真鍮（C2600P）
材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.5 t 1.0
ステンレス（SUS304） ±0.05 ±0.1
真鍮（C2600P） ±0.05 ±0.1
■注文例

材質
ステンレス M[S] 真鍮 M[B]

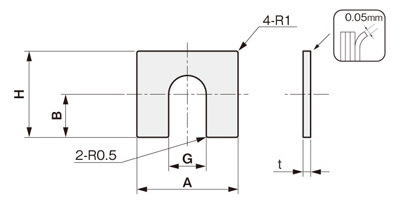

■モーターベース用
幅
A		 高さ
H		 溝幅
G		 溝深さ
B		 板厚
t		 1枚単位
品番
□：材質記号
ステンレス[S]、真鍮[B]
20 20 9 10 0.5 M□5020020050
1.0 M□5020020100
30 30 13 15 0.5 M□5020030050
1.0 M□5020030100
38 42 13 26 0.5 M□5038042050
1.0 M□5038042100
43 43 12 22 0.5 M□5043043050
1.0 M□5043043100
48 48 14 24 0.5 M□5048048050
1.0 M□5048048100
54 17 34 0.5 M□5048054050
1.0 M□5048054100
53 53 14 27 0.5 M□5053053050
1.0 M□5053053100
54 58 17 35 0.5 M□5054058050
1.0 M□5054058100
60 17 38 0.5 M□5054060050
1.0 M□5054060100
60 65 20 42 0.5 M□5060065050
1.0 M□5060065100
68 68 16 34 0.5 M□5068068050
1.0 M□5068068100
83 83 20 42 0.5 M□5083083050
1.0 M□5083083100
98 98 25 49 0.5 M□5098098050
1.0 M□5098098100
118 118 30 54 0.5 M□5118118050
1.0 M□5118118100
200 200 36 100 0.5 M□5200200050
1.0 M□5200200100
■ラミネートタイプ使用法
1. 0.05mmの板を接着剤で貼り合わせたラミネートシム。

2. カッターなどで軽くこすり、1枚だけめくりあげます。

3. さらに2を繰り返すと、0.4→0.35→0.3…と0.05mm単位で板厚を調整できます。
