ベース用シム セミオーダー
ベース用シム（2溝） <<戻る
ご希望のサイズに対応。1枚から製作します。
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
納期：ご確認下さい。


寸法：mm
材質 鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC）
焼入鋼（SK） ※硬度HRC59以上
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P）
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P）
■材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.15 t 0.2 t 0.25 t 0.3 t 0.35 t 0.4 t 0.5
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） − ±0.03 ±0.03 ±0.03 ±0.04 ±0.04 − ±0.05 ±0.05
焼入鋼（SK） ※硬度HRC59以上 − ±0.015 ±0.015 ±0.02 ±0.025 ±0.025 ±0.025 ±0.035 ±0.035
ステンレス（SUS304） ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.015 ±0.015 ±0.02 ±0.02
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） ±0.005 ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） − ±0.03 ±0.03 ±0.03 − ±0.04 − ±0.04 ±0.04

材質 板厚（mm）
t 0.6 t 0.7 t 0.8 t 1.0 t 1.2 t 1.5 t 1.6 t 2.0 t 2.3
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） ±0.06 − ±0.06 ±0.08 ±0.08 − ±0.12 ±0.14 ±0.14
焼入鋼（SK） ※硬度HRC59以上 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.05 ±0.06 ±0.07 −
ステンレス（SUS304） ±0.025 ±0.03 ±0.03 ±0.035 ±0.1 ±0.12 − ±0.17 −
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.06 − ±0.06 −
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） ±0.04 − ±0.05 ±0.05 ±0.06 ±0.06 − ±0.08 −

材質 板厚（mm）
t 2.5 t 2.6 t 3.0 t 3.2 t 4.0 t 4.5 t 5.0 t 6.0
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） − ±0.21 − ±0.23 ±0.26 ±0.26 ±0.28 ±0.3
焼入鋼（SK） ※硬度HRC59以上 − − − − − − − −
ステンレス（SUS304） ±0.22 − ±0.22 − ±0.35 − ±0.4 ±0.5
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） − − − − − − − −
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） − − ±0.11 − − − − −

オプション
レーザーマーキング 品番末尾「LM」   ＋200円／枚 参考価格
スタンプマーキング 品番末尾「S」   ＋100円／枚
粘着材塗布 品番末尾「N」   ＋200円／枚
黒染め 品番末尾「C」   ＋30円／枚
品番　（例）FWS-70-50-7-20-8-30-0.1-LM
価格表は短辺-長辺
※価格表においては短辺-長辺の順でご確認下さい。

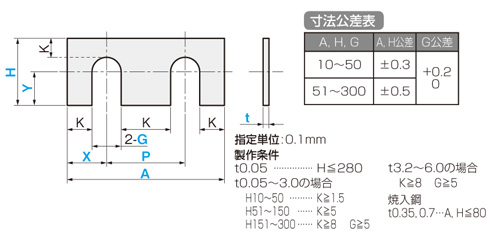

短辺 長辺 溝幅
G		 溝位置
X		 溝深さ
Y		 溝ピッチ
P		 板厚
t		 価格（円）／枚
鉄 FW[F] 焼入鋼 FW[Y] ステンレス FW[S] 真鍮 FW[B] アルミ FW[A]
1〜20枚 21〜100枚 1〜20枚 21〜100枚 1〜20枚 21〜100枚 1〜20枚 21〜100枚 1〜20枚 21〜100枚
10〜50 10〜50 3〜 3〜 0〜 4.5〜 0.05 − − − − 650 520 600 480 − −
0.1〜0.5 550 440 800 640 650 520 600 480 550 440
0.6〜1.0 750 600 1,000 800 850 680 800 640 750 600
1.2〜2.3 800 640 1,200 960 950 760 1,100 880 800 640
2.5〜3.2 850 680 − − 1,050 840 − − 900 720
4.0〜4.5 950 760 − − 1,200 960 − − − −
5.0〜6.0 1,050 840 − − 1,450 1,160 − − − −
51〜100 0.05 − − − − 750 600 750 600 − −
0.1〜0.5 650 520 950 760 750 600 750 600 700 560
0.6〜1.0 850 680 1,150 920 950 760 950 760 900 720
1.2〜2.3 900 720 1,350 1,080 1,050 840 1,250 1,000 950 760
2.5〜3.2 950 760 − − 1,150 920 − − 1,050 840
4.0〜4.5 1,050 840 − − 1,300 1,040 − − − −
5.0〜6.0 1,150 920 − − 1,550 1,240 − − − −
101〜200 0.05 − − − − 900 720 900 720 − −
0.1〜0.5 800 640 1,100 880 900 720 900 720 850 680
0.6〜1.0 1,000 800 1,300 1,040 1,100 880 1,100 880 1,050 840
1.2〜2.3 1,050 840 1,700 1,360 1,200 960 1,400 1,120 1,100 880
2.5〜3.2 1,100 880 − − 1,300 1,040 − − 1,200 960
4.0〜4.5 1,200 960 − − 1,450 1,160 − − − −
5.0〜6.0 1,300 1,040 − − 1,700 1,360 − − − −
201〜300 0.05 − − − − 1,050 840 1,050 840 − −
0.1〜0.5 950 760 1,250 1,000 1,050 840 1,050 840 900 720
0.6〜1.0 1,150 920 1,500 1,200 1,300 1,040 1,250 1,000 1,150 920
1.2〜2.3 1,200 960 2,100 1,680 1,400 1,120 1,600 1,280 1,200 960
2.5〜3.2 1,250 1,000 − − 1,550 1,240 − − 1,300 1,040
4.0〜4.5 1,350 1,080 − − 1,700 1,360 − − − −
5.0〜6.0 1,550 1,240 − − 2,300 1,840 − − − −
51〜100 51〜100 0.05 − − − − 900 720 900 720 − −
0.1〜0.5 800 640 1,100 880 900 720 900 720 850 680
0.6〜1.0 1,000 800 1,300 1,040 1,100 880 1,100 880 1,050 840
1.2〜2.3 1,050 840 1,700 1,360 1,200 960 1,400 1,120 1,100 880
2.5〜3.2 1,100 880 − − 1,300 1,040 − − 1,200 960
4.0〜4.5 1,200 960 − − 1,450 1,160 − − − −
5.0〜6.0 1,300 1,040 − − 1,700 1,360 − − − −
101〜200 0.05 − − − − 1,150 920 1,100 880 − −
0.1〜0.5 900 720 − − 1,150 920 1,100 880 950 760
0.6〜1.0 1,150 920 − − 1,400 1,120 1,350 1,080 1,200 960
1.2〜2.3 1,200 960 − − 1,500 1,200 1,700 1,360 1,250 1,000
2.5〜3.2 1,300 1,040 − − 1,700 1,360 − − 1,400 1,120
4.0〜4.5 1,400 1,120 − − 1,900 1,520 − − − −
5.0〜6.0 1,700 1,360 − − 2,700 2,160 − − − −
201〜300 0.05 − − − − 1,400 1,120 1,350 1,080 − −
0.1〜0.5 1,050 840 − − 1,400 1,120 1,350 1,080 1,100 880
0.6〜1.0 1,300 1,040 − − 1,800 1,440 1,750 1,400 1,350 1,080
1.2〜2.3 1,400 1,120 − − 1,900 1,520 2,200 1,760 1,450 1,160
2.5〜3.2 1,500 1,200 − − 2,300 1,840 − − 1,700 1,360
4.0〜4.5 1,800 1,440 − − 2,500 2,000 − − − −
5.0〜6.0 2,200 1,760 − − 3,700 2,960 − − − −
101〜200 101〜200 0.05 − − − − 1,750 1,400 1,700 1,360 − −
0.1〜0.5 1,200 960 − − 1,750 1,400 1,700 1,360 1,300 1,040
0.6〜1.0 1,450 1,160 − − 2,400 1,920 2,350 1,880 1,550 1,240
1.2〜2.3 1,600 1,280 − − 2,600 2,080 3,300 2,640 1,700 1,360
2.5〜3.2 1,700 1,360 − − 2,900 2,320 − − 1,900 1,520
4.0〜4.5 2,200 1,760 − − 3,200 2,560 − − − −
5.0〜6.0 3,000 2,400 − − 4,700 3,760 − − − −
201〜300 0.05 − − − − 2,200 1,760 2,150 1,720 − −
0.1〜0.5 1,500 1,200 − − 2,200 1,760 2,150 1,720 1,600 1,280
0.6〜1.0 1,750 1,400 − − 3,200 2,560 3,150 2,520 1,850 1,480
1.2〜2.3 2,100 1,680 − − 3,400 2,720 4,200 3,360 2,200 1,760
2.5〜3.2 2,300 1,840 − − 3,800 3,040 − − 2,600 2,080
4.0〜4.5 3,000 2,400 − − 4,400 3,520 − − − −
5.0〜6.0 3,700 2,960 − − 6,700 5,360 − − − −
201〜300 201〜300 0.05 − − − − 2,700 2,160 2,650 2,120 − −
0.1〜0.5 1,950 1,560 − − 2,700 2,160 2,650 2,120 − −
0.6〜1.0 2,200 1,760 − − 4,400 3,520 4,350 3,480 − −
1.2〜2.3 2,700 2,160 − − 4,700 3,760 5,700 4,560 − −
2.5〜3.2 3,200 2,560 − − 5,700 4,560 − − − −
4.0〜4.5 4,200 3,360 − − 6,200 4,960 − − − −
5.0〜6.0 5,200 4,160 − − 9,200 7,360 − − − −
数量101枚以上の場合、価格と納期は別途お見積りいたしますので、お問い合わせください。
