シム&スペーサー目次 HOMEへ
シムリング
シムリング 内径:Φ4
精密な隙間調節に対応
0.005mmからの豊富な板厚バリエーションで、様々な隙間調整に対応。モーターベースやピローの芯出し、ベアリング調整など機械の組立時に便利です。ご希望サイズの製作も可能(セミオーダーシステム)ご相談下さい。

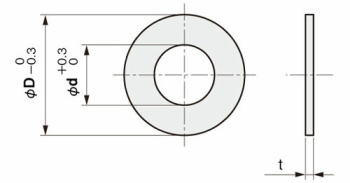

シムリング 寸法図(mm)
シムリング寸法図
材料スペック表(材質・板厚・板厚公差)
材質 板厚(mm)
t 0.01 t 0.02 t 0.03 t 0.05 t 0.1 t 0.15 t 0.2 t 0.3 t 0.5 t 1.0
鉄(SPCC相当) ±0.03 ±0.03 ±0.03 ±0.04 ±0.05 ±0.08
ステンレス(SUS304) ±0.003 ±0.003 ±0.005 ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.02 ±0.035
真鍮(t 0.05:C2680P、
t 0.1〜1.0:C2801P)
±0.005 ±0.02 ±0.02 ±0.02 ±0.03 ±0.04 ±0.05
板厚セット 【他リング形状】
ラミネートタイプ ベアリング用 シムCタイプ

フランジ用 キー溝付

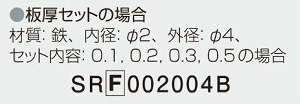

■注文例
内径d 外径D セット内容
(板厚t)

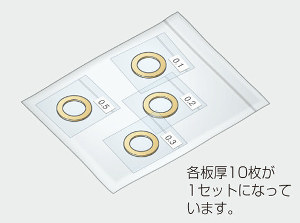

板厚セット(各板厚×10枚)
□:材質記号
鉄[F]、ステンレス[S]、真鍮[B]
4 6 0.01
0.02
0.03
0.05
SR□004006A
0.1
0.2
0.3
0.5
SR□004006B
8 0.01
0.02
0.03
0.05
SR□004008A
0.1
0.2
0.3
0.5
SR□004008B
10 0.01
0.02
0.03
0.05
SR□004010A
0.1
0.2
0.3
0.5
SR□004010B
12 0.01
0.02
0.03
0.05
SR□004012A
0.1
0.2
0.3
0.5
SR□004012B

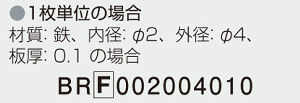

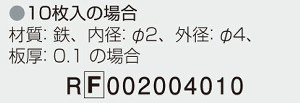

注文例
内径d 外径D 板厚t 10枚入 1枚単位
□:材質記号
鉄[F]、ステンレス[S]、真鍮[B]
□:材質記号
鉄[F]、ステンレス[S]、真鍮[B]
4 6 0.01 R□004006001 BR□004006001
0.02 R□004006002 BR□004006002
0.03 R□004006003 BR□004006003
0.05 R□004006005 BR□004006005
0.1 R□004006010 BR□004006010
0.15 R□004006015 BR□004006015
0.2 R□004006020 BR□004006020
0.3 R□004006030 BR□004006030
0.5 R□004006050 BR□004006050
1.0 R□004006100 BR□004006100
8 0.01 R□004008001 BR□004008001
0.02 R□004008002 BR□004008002
0.03 R□004008003 BR□004008003
0.05 R□004008005 BR□004008005
0.1 R□004008010 BR□004008010
0.15 R□004008015 BR□004008015
0.2 R□004008020 BR□004008020
0.3 R□004008030 BR□004008030
0.5 R□004008050 BR□004008050
1.0 R□004008100 BR□004008100
10 0.01 R□004010001 BR□004010001
0.02 R□004010002 BR□004010002
0.03 R□004010003 BR□004010003
0.05 R□004010005 BR□004010005
0.1 R□004010010 BR□004010010
0.15 R□004010015 BR□004010015
0.2 R□004010020 BR□004010020
0.3 R□004010030 BR□004010030
0.5 R□004010050 BR□004010050
1.0 R□004010100 BR□004010100
12 0.01 R□004012001 BR□004012001
0.02 R□004012002 BR□004012002
0.03 R□004012003 BR□004012003
0.05 R□004012005 BR□004012005
0.1 R□004012010 BR□004012010
0.15 R□004012015 BR□004012015
0.2 R□004012020 BR□004012020
0.3 R□004012030 BR□004012030
0.5 R□004012050 BR□004012050
1.0 R□004012100 BR□004012100
