Pebax(R) 熱収縮チューブ｜株式会社ハギテック

P.918

ぺバックス(ナイロンエラストマー）熱収縮チューブ USP VI適合品	379

●特長
■世界初のペバックス PEBAX （ナイロンエラストマー）熱収縮チューブは高い柔軟性を持ち、引き裂き強度、耐摩耗、耐圧等の機械的強度、絶縁性に優れ、また、金属への接着性に優れています。

■放射線殺菌に使用でき、その優れた特長から医療機器・産業機器、ハイテク機器向けに使用される肉薄＆精密な特殊熱収縮チューブです。

■収縮加工時には長さ方向の収縮率も少なく、優れた表面仕上がりとなります。

■収縮前内径は0.36～6.35mmまでのラインナップを取りそろえ、収縮率は2:1と4:1があります。
特注仕様にて規格サイズ以外、着色品、硬度変更品（デュロメーター）40,55,63,及び72)も製作可能です。

●用途

医療カテーテルシャフトへの被覆

医療機器用・産業機器用の金属コイル、ブレードの保護

医療機器・産業機器類の接続部保護

医療用製品・産業用製品の製造支援材として

医療機器・産業機器類の絶縁用途

●特性表
収縮温度	171℃
硬度（ショアD）	40°＆72°（その他の硬度品も製作可能）
破壊伸び率	300%(72°品）
伸長可能強度	7500PSI(72°品）
絶縁耐力	>500volt/mil(72°品）
適合規格	USP Class Ⅵ
滅菌	ガンマ線滅菌、電子線滅菌、ETO、オートクレーブ

●ペバックス（ナイロンエラストマー）熱収縮チューブ
硬度（収縮後）：D72°　収縮率2：1　長さ：1.5m　　(長尺品、カット品については別途御相談下さい。）
■寸法表

型式	収縮前内径（mm）	収縮後内径（mm）	収縮後肉厚（mm）	色	梱包単位 (本）	国内在庫
H-P2-014-002-CLR	0.35	0.17	0.05	透明	10	○
H-P2-023-0035-BLK	0.58	0.38	0.08	黒		-
H-P2-038-002-CLR	0.96	0.55	0.03	透明		○
H-P2-040-004-BLK	0.9	0.5	0.1	黒		-
H-P2-040-004-CLR	0.9	0.5	0.1	透明		○
H-P2-060-010-CLR	1.52	0.89	0.254	透明		-
H-P2-060-003-CLR	1.52	0.89	0.076	透明		○
H-P2-065-0025-CLR	1.6	1.2	0.05	透明		○
H-P2-089-0025-CLR	2.26	1.49	0.06	透明		○
H-P2-100-0025-CLR	2.54	2.08	0.06	透明		-
H-P2-140-006-CLR	3.3	1.9	0.152	透明		○

※国内在庫品(変更の可能性有り)以外のサイズの最少注文数量・納期につきましてはお問い合わせ下さい。

●ペバックス（ナイロンエラストマー）熱収縮チューブ
硬度（収縮後）：D40°　収縮率　2：1　長さ：1.5m (長尺品、カット品については別途御相談下さい。）
■寸法表

型式	収縮前内径（mm）	収縮後内径（mm）	収縮後肉厚（mm）	色	梱包単位 (本）	国内在庫
H-P2-040-004-40-CLR	0.91	0.5	0.1	透明	10	○
H-P2-060-003-40-CLR	1.52	0.89	0.075	透明		○
H-P2-060-010-40-CLR	1.52	0.89	0.25	透明		-
H-P2-140-006-40-CLR	3.3	1.9	0.15	透明		○

※国内在庫品(変更の可能性有り)以外のサイズの最少注文数量・納期につきましてはお問い合わせ下さい。

●ペバックス（ナイロンエラストマー）熱収縮チューブ
硬度（収縮後）：D72°　収縮率 4：1 長さ：0.3m(カット品については別途御相談下さい。）
■寸法表

型式	収縮前内径（mm）	収縮後内径 (mm）	収縮前肉厚（mm）	収縮後肉厚（mm）	色	梱包単位 (本）	国内在庫
H-P4-080-004-BLK	1.78	0.5	0.015	0.1	黒	10	○
H-P4-080-004-CLR	1.78	0.5	0.015	0.1	透明		-
H-P4-120-010-CLR	2.5	0.89	0.038	0.25	透明		-
H-P4-120-003-CLR	3	0.89	0.01	0.075	透明		○
H-P4-280-006-CLR	6.35	1.78	0.02	0.15	透明		○

※国内在庫品(変更の可能性有り)以外のサイズの最少注文数量・納期につきましてはお問い合わせ下さい。

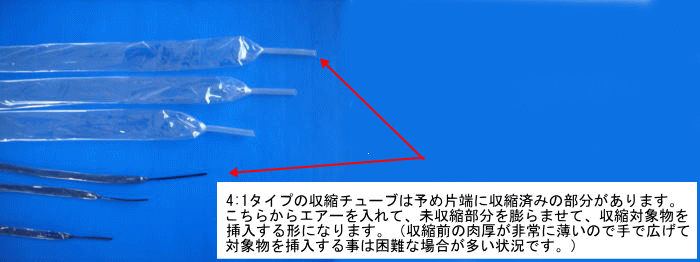

注意：4：1収縮チューブの収縮対象物挿入について

■極肉薄ポリオレフィン熱収縮チューブUSP VI適合品	379

●特長
■極薄肉ポリオレフィン収縮チューブは試験済み原料（USP Class　Ⅵポリオレフィン）による非常に優れた性質を持つ極肉薄＆精密な熱収縮チューブです。

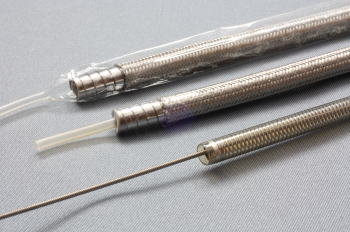

■高い耐圧強度を持ち、防湿、防水性に優れます。また、極薄の為、被覆材として金属フレキシブルチューブ等に用いますと極薄の被覆構造をもった金属フレキシブルチューブを実現します。

■収縮前内径0.4mm～9.2mmまでの規格サイズを持ち、
収縮率は2：1と4：1をラインナップしております。

●用途

医療機器・産業機器類の被覆・保護

医療機器・産業機器類の接続部保護

医療機器・産業機器類の絶縁用途

●特性表
収縮温度	105℃
硬度（ショアD）	63°
曲げ弾性率	135000PSI
絶縁耐力	1000volt/mil
適合規格	USP Class Ⅵ
滅菌	ガンマ線滅菌、電子線滅菌、ETO、オートクレーブ

●ポリオレフィン収縮チューブ（超薄肉厚）
硬度　：D63°　収縮率　2：1 長さ：1.5m　(長尺品、カット品については別途御相談下さい。）

型式	収縮前内径（mm）	収縮後内径（mm）	収縮後肉厚（mm）	色	梱包単位 (本）	国内在庫
H-U2-009-BLK	0.61	0.21	0.13	黒	10	-
H-U2-016-CLR	0.4	0.25	0.05	透明		○
H-X2-025-CLR	0.5	0.25	0.1	透明		○
H-X2-034-BLK	0.9	0.5	0.1	黒		-
H-X2-034-CLR	0.9	0.5	0.1	透明		○
H-U2-055-CLR	1.3	0.9	0.05	透明		○
H-U2-070-CLR	1.7	1.0	0.07	透明		○
H-X2-070-CLR	1.7	1	0.2	透明		-
H-U2-110-CLR	2.5	1.5	0.1	透明		○
H-U2-170-BLK	3.5	2.3	0.1	黒		○

※国内在庫品(変更の可能性有り)以外のサイズの最少注文数量・納期につきましてはお問い合わせ下さい。

●ポリオレフィン収縮チューブ（超薄肉厚）
硬度：D63°　収縮率　4：1　長さ：0.3m　(カット品については別途御相談下さい。）
■寸法表

型式	収縮前内径（mm）	収縮後内径（mm）	収縮前肉厚（mm）	収縮後肉厚（mm）	色	梱包単位 (本）	国内在庫
H-U4-009-BLK	0.61	0.21	-	0.13	黒	10	○
H-U4-040-CLR	1	0.25	0.01	0.05	透明		○
H-X4-040-CLR	1	0.25	0.025	0.1	透明		-
H-X4-080-CLR	2	0.5	0.025	0.1	透明		○
H-X4-080-BLK	2	0.5	0.025	0.1	黒		-
H-U4-140-CLR	3.6	0.9	0.025	0.07	透明		○
H-X4-140-CLR	3.6	1.3	0.05	0.2	透明		-
H-U4-240-CLR	6.1	1.5	0.025	0.07	透明		○
H-U4-360-BLK	9.2	2.3	0.025	0.1	黒		○

※国内在庫品(変更の可能性有り)以外のサイズの最少注文数量・納期につきましてはお問い合わせ下さい。

注意：4：1収縮チューブの収縮対象物挿入について
