RV-2057N/3ポートボールバルブ

RV2057N寸法表 単位：mm

型式

サイズ

φd

L

F

H

W

φE

M

H1

H2

a

重量
（ｇ）

RV-2057N

1/4

11.6

76

58.5

67

150

42

M5

29.1

18.3

25.5

760

3/8

12.5

76

58.5

67

150

42

M5

29.1

18.3

25.5

720

1/2

12.5

76

58.5

67

150

42

M5

29.1

18.3

25.5

680

3/4

16

86

72.1

77

150

42

M5

38.5

20.3

32

1150

1

20

99.1

81.8

83

180

50

M6

43

23.2

38.5

1700

1-1/4

25

117.4

94.7

88

180

50

M6

47.8

23.2

48.5

2500

1-1/2

32

123.8

103.9

116

243.5

70

M8

55.7

34.2

58.5

3910

2

38

148

125.5

124

243.5

70

M8

64.5

34.2

69.5

5920

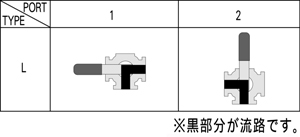

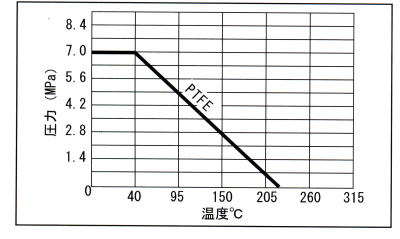

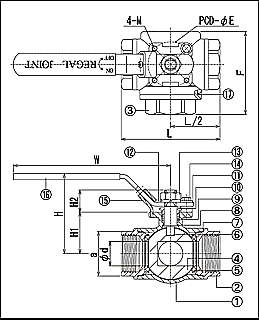

RV-2057N寸法図	部品名	材　質
	①ボディ	SCS13A
	②キャップ-B	SCS13A
	③キャップ-A	SCS13A
	④ボール	SCS13A
	⑤シート	PTFE
	⑥ステム	SUS316
	⑦ガスケット-B	PTFE
	⑧スラストワッシャ	PTFE
	⑨ステムパッキン	PTFE
	⑩グランド	SUS304
	⑪ハンドル	SUS304
	⑫スプリングワッシャ	SUS304
	⑬ステムナット	SUS304
	⑭ピン	SUS304
	⑮ロックデバイス	SUS304
	⑯プラスチックカバー	PVC
	⑰ガスケット-A	PTFE
