RV-2017K 2ポートボールバルブ 374
 こちらの製品ですが現在取扱い停止となっております。(2011/07/20)
RV2017KT/2ポートボールバルブ(Tハンドル)寸法表 単位:mm
型式 サイズ φd L H W K a 重量(g)
RV-2017KT
1/4 5 39 25.5 41 20 17 70
3/8 7 44 29 44 23 21.5 110
1/2 9 56.5 33.5 53 29 25 180
3/4 12.5 59 38 58 29 32 270
1 15 71 43 90 35 38 400

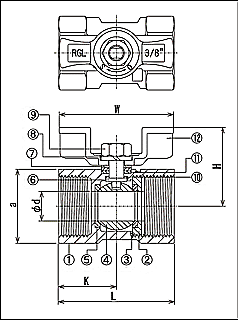

RV-2017KT(Tハンドル)寸法図 部品名 材 質
RV-2017kT/2ポートボールバルブ(Tハンドル)寸法図 @ボディ SCS13A
Aリテーナー SCS13A
Bガスケット PTFE
Cボール SCS13A
Dボールシート PTFE
Eステム SCS13A
Fグランドリング SUS304
Gスプリングワッシャ SUS304
Hステムナット SUS304
Iスラストワッシャ PTFE
Jパッキン PTFE
Kハンドル SUS304

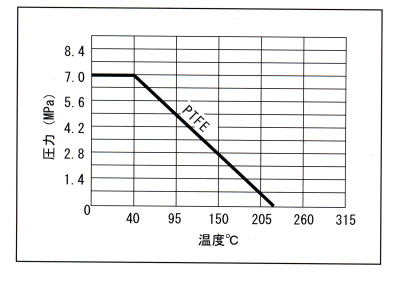

圧力/温度特性
注文形式
注文形式
こちらの製品ですが現在取扱い停止となっております。
(2011/07/20)
