RV-2017K 2ポートボールバルブ 374
 こちらの製品ですが現在取扱い停止となっております。(2011/07/20)
RV-2017k/2ポートボールバルブ
RV2017K寸法表 (単位mm)
型式 サイズ φd L H W K a 重量(g)
RV-2017K 1/4 5 39 35 68 20 17 70
3/8 7 44 42 74 23 21.5 110
1/2 9 56.5 42 96 29 25 180
3/4 12.5 59 44 98 29 32 270
1 15 71 57 115 35 38 440
1-1/4 20 78 62 115 38 49 700
1-1/2 25 83 62 163 40.5 53 860
2 32 100 68 163 49 65 1380

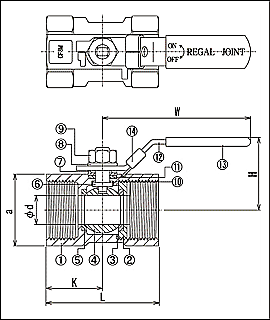

RV-2017K寸法図 部品名 材 質
RV-2017k/2ポートボールバルブ寸法図 @ボディ SCS13A
Aリテーナー SCS13A
Bガスケット PTFE
Cボール SCS13A
Dボールシート PTFE
Eステム SCS13A
Fグランドリング SUS304
Gスプリングワッシャ SUS304
Hステムナット SUS304
Iスラストワッシャ PTFE
Jパッキン PTFE
Kハンドル SUS304
Lハンドルスリープ PVC
Mロックデバイス SUS304

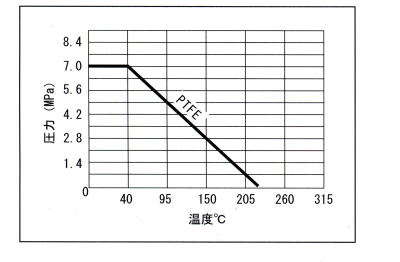

圧力/温度 特性
注文形式
注文形式
こちらの製品ですが現在取扱い停止となっております。
(2011/07/20)
