 P.1413
カテゴリ-21目次に戻る ブッシング類＆配管部品 ステンレス製配管用継手 HOMEへ

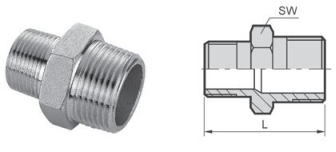

R-7A　径違い六角ニップル

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-7A 単位：mm
ＳＩＺＥ L SW
1/4"×1/8" 34.0 18.0
3/8"×1/8" 35.0 21.0
3/8"×1/4" 34.0 21.0
1/2"×1/8" 34.0 26.0
1/2"×1/4" 34.0 26.0
1/2"×3/8" 41.0 26.0
3/4"×1/8" 37.0 30.0
3/4"×1/4" 37.0 30.0
3/4"×3/8" 37.0 30.0
3/4"×1/2" 45.0 30.0
1"×1/8" 39.0 35.0
1"×1/4" 39.0 35.0
1"×3/8" 40.0 35.0
1"×1/2" 43.2 35.0
1"×3/4" 50.0 37.0
1-1/4"×1/4" 45.0 46.0
1-1/4"×3/8" 46.0 46.0
1-1/4"×1/2" 48.0 46.0
1-1/4"×3/4" 52.0 46.0
1-1/4"×1" 54.0 46.0
1-1/2"×3/8" 48.0 50.0
1-1/2"×1/2" 49.0 50.0
1-1/2"×3/4" 53.0 50.0
型式R-7A 単位：mm
ＳＩＺＥ L SW
1-1/2"×1" 53.0 50.0
1-1/2"×1-1/4" 59.0 50.0
2×1/2" 52.0 63.0
2×3/4" 56.0 63.0
2×1" 57.0 63.0
2"×1-1/4" 58.0 63.0
2"×1-1/2" 65.4 64.0
2-1/2"×3/4" 63.0 80.0
2-1/2"×1" 63.0 80.0
2-1/2"×1-1/4" 66.0 80.0
2-1/2"×1-1/2" 66.0 80.0
2-1/2"×2" 77.0 76.3
3"×1" 69.0 95.0
3"×1-1/4" 72.0 95.0
3"×1-1/2" 72.0 95.0
3"×2" 74.0 95.0
3"×2-1/2" 84.0 95.0
4"×1-1/2" 82.0 125.0
4"×2" 82.0 125.0
4"×1-1/2" 82.0 125.0
4"×3" 94.0 117.4
※赤文字の製品に関しましては受注生産品となります。

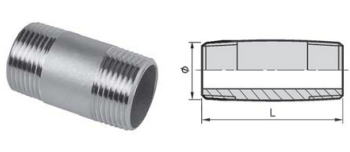

R-7B　両長ニップル

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-7B 単位：mm
ＳＩＺＥ φ L
1/8" 10.4 50/75/100/125/150/200
1/4" 13.8 50/75/100/125/150/200
3/8" 17.3 50/75/100/125/150/200
1/2" 21.7 50/75/100/125/150/200
3/4" 27.1 50/75/100/125/150/200
1" 34.0 50/75/100/125/150/200
1-1/4" 42.8 75/100/125/150/200
1-1/2" 48.5 75/100/125/150/200
2" 60.5 75/100/125/150/200

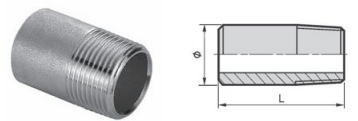

R-7C　片ニップル

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-7C 単位：mm
ＳＩＺＥ φ L
1/8" 10.4 30.0
1/4" 13.8 30.0
3/8" 17.3 30.0
1/2" 21.7 35.0
3/4" 27.1 40.0
1" 34.0 40.0
1-1/4" 42.8 50.0
1-1/2" 48.5 50.0
2" 60.5 50.0

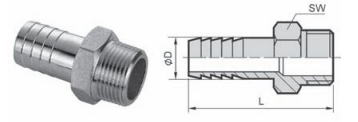

R-7D　ホースニップル

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-7D 単位：mm
ＳＩＺＥ φD Ｌ SW
1/8" 4.50 45.0 12.5
1/4" 6.35 47.0 16.5
3/8" 9.50 55.0 20.0
1/2" 12.70 64.0 23.5
3/4" 19.05 68.0 31.0
1" 25.40 71.0 38.5
1-1/4" 31.80 80.0 46.0
1-1/2" 38.10 95.0 52.0
2" 50.80 105.0 62.0
2-1/2" 63.50 107.0 80.0
3" 76.20 112.0 91.0
4" 101.60 130.0 116.5
※赤文字の製品に関しましては受注生産品となります

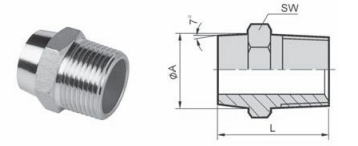

R-7E 六角溶接用ニップル（受注生産品）

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）

型式R-7E 単位：mm
ＳＩＺＥ φA Ｌ SW
1/8" 10.7 25.8 11.1
1/4" 14.0 30.6 14.3
3/8" 17.2 31.8 17.5
1/2" 20.7 36.4 22.2
3/4" 26.6 38.1 28.6
1" 32.9 42.9 34.9
1-1/4" 41.3 49.2 42.8
1-1/2" 48.8 54.0 50.8
2" 60.3 55.6 63.5
2-1/2" 76.1 70.0 80.0
