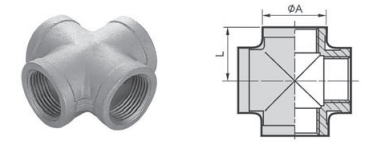

R-3　クロス

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-3 単位：mm
ＳＩＺＥ φA L
1/8" 15.2 17.0
1/4" 19.7 18.5
3/8" 23.3 22.9
1/2" 28.0 26.8
3/4" 34.8 32.0
1" 43.6 37.5
1-1/4" 53.0 45.9
1-1/2" 58.0 47.6
2" 71.0 58.0
2-1/2" 87.0 70.0
3" 100.0 77.0
4" 126.0 97.0
※赤字の製品に関しては受注生産品

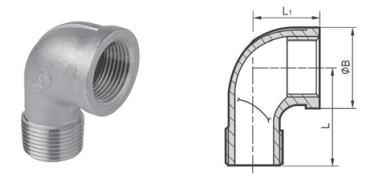

R-4　ストリートエルボ

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-4 単位：mm
ＳＩＺＥ φB L L1
1/8" 17.0 25.0 19.0
1/4" 21.0 28.3 21.0
3/8" 25.0 32.0 25.0
1/2" 29.0 42.0 28.0
3/4" 35.0 50.5 33.0
1" 43.0 52.0 39.0
1-1/4" 52.0 60.0 45.0
1-1/2" 58.8 65.0 50.0
2" 71.7 74.0 58.0
2-1/2" 86.2 99.0 69.0
3" 100.0 114.5 78.0
4" 126.5 146.5 97.0
※赤字の製品に関しては受注生産品

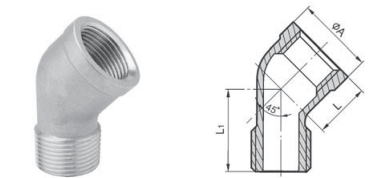

R-4A　45°ストリートエルボ

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-4A 単位：mm
ＳＩＺＥ φA L L1
1/8" 17.0 16.0 21.0
1/4" 21.0 17.0 23.0
3/8" 25.0 19.0 27.0
1/2" 29.0 21.0 31.0
3/4" 35.0 25.0 36.0
1" 43.0 29.0 42.0
1-1/4" 52.0 34.0 49.0
1-1/2" 58.0 37.0 51.0
2" 71.0 42.0 59.0
2-1/2" 88.0 49.0 71.0
3" 101.0 54.0 79.0
4" 129.0 65.0 96.0
※赤字の製品に関しては受注生産品

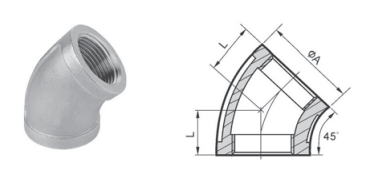

 R-5　45°エルボ

材質 ： SCS13（SUS304相当）
 ※ ネジは管用テーパーネジです。（PTネジ）
型式R-5 単位：mm
ＳＩＺＥ φA L
1/8" 18.0 18.0
1/4" 21.0 19.4
3/8" 25.0 20.0
1/2" 29.5 22.0
3/4" 35.6 25.0
1" 43.0 28.0
1-1/4" 52.4 33.0
1-1/2" 58.0 36.0
2" 72.0 43.0
2-1/2" 87.0 50.0
3" 100.0 55.0
4" 125.5 64.0
