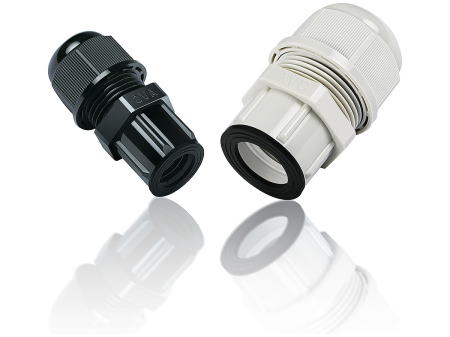

メネジ型ケーブルグランド

654

●取付部：ISO/メートルネジ(EN60423)

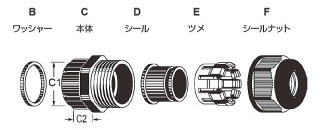

●材質：本体・シールナット・ツメ/66ナイロン
(UL94V-2)

●ワッシャー・シール/EPDM(UL94HB相当)
●国際規格取得/

●色：黒(RAL9005)・グレー(RAL7035)

●ＩＰ等級：IP68/5気圧

●使用温度範囲：-40℃～105℃
(瞬時/1分：160℃)

●特長：通常の雄ネジグランドやコルゲートグランドと組み合わせて使用することで、中継用として利用可。
           従来のジョイントタイプや接続型と違い、筺体への取付・固定が可能。
           完璧なシール効果は外部の水・油・塵から完全遮断し､内部の精密部品を保護します。
           アイディアルなツメ（A型）は軽い締め付けで抜群のクランプ力を発揮します。
           オプションにて耐油ゴムシール（NBR）品もお求め頂けます。お問い合わせ下さい。

単位：mm

シール形状	ネジの呼び	型式			適応電線サイズ (mm)	外径 (C1φmm)	ネジ長 (C2mm)	スパナサイズ F部	グランド本体最小内径	包装単位 (個)
シール形状	ネジの呼び	サイズ	黒色	グレー	適応電線サイズ (mm)	外径 (C1φmm)	ネジ長 (C2mm)	スパナサイズ F部	グランド本体最小内径	包装単位 (個)
○ A 型	M12×1.5	FMG12A-03	-B	-G	3.1～2	16.4	13	19	8.5	50
		FMG12A-05	-B	-G	5.3～3	16.4	13	19	8.5	50
		FMG12A-08	-B	-G	8～4.5	16.4	13	19	8.5	50
	M16×1.5	FMG16AL-06	-B	-G	6.6～4	23.5	15	27	12	50
	M16×1.5	FMG16AL-10	-B	-G	12～7	23.5	15	27	12	50
	M20×1.5	FMG20AL-06	-B	-G	6.6～5	27.5	15	33	17.5	50
		FMG20AL-10	-B	-G	10.5～6	27.5	15	33	17.5	50
		FMG20AL-14	-B	-G	14.7～9	27.5	15	33	17.5	50
		FMG20AL-16	-B	-G	16～12	27.5	15	33	17.5	50
		FMG20AL-18	-B	-G	17.5～14	27.5	15	33	17.5	50
	M25×1.5	FMG25AL-06	-B	-G	6.5～4.8	32.5	15	39	22	50
		FMG25AL-10	-B	-G	10.4～7.5	32.5	15	39	22	50
		FMG25AL-14	-B	-G	14.7～10.5	32.5	15	39	22	50
		FMG25AL-16	-B	-G	16～12	32.5	15	39	22	50
		FMG25AL-19	-B	-G	19～14.5	32.5	15	39	22	50

＊正式品番：色表記(-B、-G)は電線サイズ数字の直後に付記（例：FMG20AL-14B）
