スキントップクリック/クリック-R (ケーブルコネクター) 007
スキントップークリック
特徴:
スキントップシリーズのすべての特性を備えた、市場でもっとも迅速な取り付けを可能とするケーブルグランドです。
差し込む・左にねじる・右にねじる・完了!
これだけで取り付けが完了します。あっという間にケーブル保持、IP68が実現できます。
用途
あらゆる産業機械向け(医療器械、医療機器、工作機械、オートメーション機器、プラント機器、発電所等)
使用例:
スイッチボックス
計測制御機器
オートメーション機器
プラント機器
機械装置など。。。
製品情報:
70%の時間短縮
どのような位置でも簡単に取り付けられます。
部品手数の低減化。バックナットが不要です。
ねじきり不要
耐振動
高品質
EN 50262準拠のストレインリーフ
IP68

スキントップークリックR
特徴:
縮小パッキンにより、より小さなサイズのケーブルに適合します。

製品情報:
小サイズのケーブルに対応
EN 50262準拠のストレインリーフ
その他、上の製品スキントップークリックをご参照下さい。
テクニカルデータ
使用温度範囲 -20℃〜+80℃
材質 ボディ:特殊ポリアミド シール:特殊エラストマー
試験 VDE/EN 50262
RAL7001 シルバーグレー
RAL 7035 ライトグレー
RAL9005黒/耐紫外線
保護構造 IP68

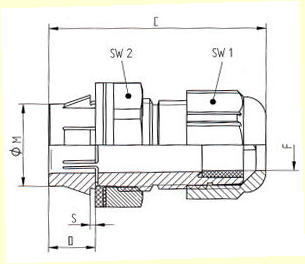

型番 タイプ S
(取付け板厚)
ケーブル
適合径mm

(取付け穴径)
適合レンチ
SW1/SW2

mm

mm
梱包数量
スキントップ-クリック ライトグレー
5311 2686 CLICK 16 1-4 5-9 16.3(-0.2) 19/22 8 42 50
5311 2687 CLICK 20 1-4 7-13 20.3(-0.2) 25/27 8 45.5 25
5311 2688 CLICK 25 1-4 9-17 25.3(-0.2) 30/34 8 48.5 25
スキントップ-クリック シルバーグレー
5311 2876 CLICK 16 1-4 5-9 16.3(-0.2) 19/22 8 42 50
5311 2877 CLICK 20 1-4 7-13 20.3(-0.2) 25/27 8 45.5 25
5311 2878 CLICK 25 1-4 9-17 25.3(-0.2) 30/34 8 48.5 25
スキントップ-クリック ブラック
5311 2882 CLICK 16 1-4 5-9 16.3(-0.2) 19/22 8 42 50
5311 2883 CLICK 20 1-4 7-13 20.3(-0.2) 25/27 8 45.5 25
5311 2884 CLICK 25 1-4 9-17 25.3(-0.2) 30/34 8 48.5 25
スキントップ-クリック-R ライトグレー
5311 2689 CLICK 16 1-4 4-7 16.3(-0.2) 19/22 8 42 50
5311 2690 CLICK 20 1-4 5-10 20.3(-0.2) 25/27 8 45.5 25
5311 2691 CLICK 25 1-4 6-13 25.3(-0.2) 30/34 8 48.5 25
スキントップ-クリック-R シルバーグレー
5311 2879 CLICK 16 1-4 4-7 16.3(-0.2) 19/22 8 42 50
5311 2880 CLICK 20 1-4 5-10 20.3(-0.2) 25/27 8 45.5 25
5311 2881 CLICK 25 1-4 6-13 25.3(-0.2) 30/34 8 48.5 25
スキントップ-クリック-R ブラック
5311 2885 CLICK 16 1-4 4-7 16.3(-0.2) 19/22 8 42 50
5311 2886 CLICK 20 1-4 5-10 20.3(-0.2) 25/27 8 45.5 25
5311 2887 CLICK 25 1-4 6-13 25.3(-0.2) 30/34 8 48.5 25
