プラスチック製ボール・バルブ
ストレーナー		 246
PISシステムは、プラスチック製小型ストレ－ナーです。
内蔵されたステンレス、または樹脂製のエレメントが配管経路上の異物混入によるトラブルを軽減します。
コンパクトな外観は、小型化する装置や機器の限られたスペースでの使用に最適です。
PISシステムの用途は、一般産業をはじめ家電、農業の分野にいたるまで多岐多様です。

● 樹脂とステンレスから選べるエレメント
● 装置内での使用に最適なコンパクト・デザイン
● エレメントの交換・洗浄が可能

主な用途
●フロアクリーナー
●各種ポンプ
●洗濯機、食器洗い機
●農業用灌漑装置
●印刷機械		 ●ろ過機器
●農業用散布機
●家庭用スプリンクラー
●各種冷却回路
　　　　　　　　　　　　など
PISシステム 246

 ■4つの特長
●手のひらサイズ ●簡単清掃 ●豊富なラインナップ ●選べる継ぎ手一体型
■部品構成
①　
一時側、二次側それぞれの配管接続形態です。
PISはメネジ、オネジ、タケノコの3形態が標準となっています。		 ②
タイプNは66ナイロン製、タイプPは
ガラス繊維入りポリプロピレンを
使用しています。		 ③
EPDMが標準仕様となっています。用途に応じてNBRやフッ素ゴムへの換装も可能です。（オプション）
④
4種類のエレメントを用意しています
20メッシュ　　　公称915ミクロン
50メッシュ　　　公称-
80メッシュ　　　公称178ミクロン
PE　　　　　　　 公称70ミクロン		 ⑤
タイプNは透明ナイロン製、タイプPはガラス繊維入りPPを用意しています。オプションとして、66ナイロン製があります。
type-N　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　本体：ナイロン製
■仕様
材質
トップ　　　：　ナイロン
ボウル　　　：　透明ナイロン
ガスケット　　　：　EPDM
エレメント　：　SUS304またはポリエチレン

最高使用温度　　：65℃
仕様圧力範囲　　：0.9MPa(22℃）
　　　　　　　　　　　：0.7MPａ（52℃）
品番 ターミネーション エレメント A B C D
PIS　N65B-E50 タケノコ
1/4"×1/4"(6.5mm×6.5mm)		 50メッシュ 77 62 49 50
PIS　N65B-E80 80メッシュ 77 62 49 50
PIS　N65B-PE PE 77 62 49 50
PIS　N95B-E50 タケノコ
3/8"×3/8"(9.5mm×9.5mm)		 50メッシュ 77 62 49 50
PIS　N95B-E80 80メッシュ 77 62 49 50
PIS　N95B-PE PE 77 62 49 50
PIS　N12B-E50 タケノコ
1/2"×1/2"（12.7mm×12.7mm)		 50メッシュ 77 62 49 50
PIS　N12B-E80 80メッシュ 77 62 49 50
PIS　N12B-PE PE 77 62 49 50
PIS　N02M-E50 NPTオネジ1/4"×1/4" 50メッシュ 77 62 49 50
PIS　N02M-E80 80メッシュ 77 62 49 50
PIS　N02M-PE PE 77 62 49 50
PIS　N02F-E50 NPTメネジ1/4"×1/4" 50メッシュ 77 68 49 51
PIS　N02F-E80 80メッシュ 77 68 49 51
PIS　N02F-PE PE 77 68 49 51
type-P                                                                       本体：ガラス繊維入りPP製
■仕様
材質
トップ　　：　ガラス繊維入りポリプロピレン
ボウル　：　ガラス繊維入りポリプロピレン
ガスケット　：　EPDM
エレメント　：　SUS304またはポリエチレン
　
使用最高温度　：　65℃
使用圧力範囲　：　0.9MPa　（22℃)
　　　　　　　　　　：　0.7MPa　(52℃）
品番 ターミネーション エレメント A B C D
PIS P65B-E50 タケノコ
1/4"×1/4"(6.5mm×6.5mm)		 50メッシュ 77 62 49 50
PIS P65B-E80 80メッシュ 77 62 49 50
PIS P65B-PE PE 77 62 49 50
PIS P95B-E50 タケノコ
3/8"×3/8"(9.5mm×9.5mm)		 50メッシュ 77 62 49 50
PIS P95B-E80 80メッシュ 77 62 49 50
PIS P95B-PE PE 77 62 49 50
PIS P12B-E50 タケノコ
1/2"×1/2"(12.7mm×12.7mm)		 50メッシュ 77 62 49 50
PIS P12B-E80 80メッシュ 77 62 49 50
PIS P12B-PE PE 77 62 49 50
PIS P02M-E50 NPTオネジ1/4"×1/4" 50メッシュ 77 62 49 50
PIS P02M-E80 80メッシュ 77 62 49 50
PIS P02M-PE PE 77 62 49 50
PIS P02F-E50 NPTメネジ1/4"×1/4" 50メッシュ 77 68 49 51
PIS P02F-E80 80メッシュ 77 68 49 51
PIS P02F-PE PE 77 68 49 51
 ★ご使用に際して
●この製品性能は、圧力、温度、薬品、使用環境などにより影響を受けることがあります。お客様の使用環境で、この製品が適しているかどうかは、お客様ご自身でご確認下さい。
オプション部品&消耗品
①トップ
チューブ接続部はタケノコタイプの他に
オスネジタイプ・メネジタイプをご用意し
様々な接続方法に対応しております。
 ③ガスケット
標準EPDMのほか、NBR、
フッ素ゴムへの
交換が可能です。

NBR製　　　　：　PIS00(黒色)
EPDM　　　　　：　PIS03(橙色）
フッ素ゴム製　：　PIS04（緑色)
②ロング・ボウル
トップはそのままに、より大きな容量を持つ
ロング・ボウルへ交換できます。

透明ナイロン製　　　　：PISLBN-C（透明）
ガラス繊維入りPP製　：PISLBP（黒色）
66ナイロン製　　　　：PISLBN（クリーム色）		 ④ロング・エレメント
ロング・ボウル専用エレメントです。
20、40、80メッシュがあります。

20メッシュ　　　：　PISLB20M
50メッシュ　　　：　PISLB50M
80メッシュ　　　：　PISLB80M
 ⑤エレメント
標準40、80メッシュのほか
20メッシュ、及び*端面加工品や
*SUS316製
メッシュの製作も可能です。

20メッシュ　　：PIS20M
50メッシュ　　：PIS50M
80メッシュ　　：PIS80M
PE　　　　　　：PISPE
*は、受注生産品です。詳しくは、弊社の営業担当までお尋ね下さい。
また、中型、大型についてのお問い合わせもお受けしております。
製品の保証について
この製品は弊社による販売の日付から60日間、外観及び材質の欠陥に対しその製品を保証します。この保証は、製品が誤った方法で使用されたり、改造されたり、本カタログに記載された取り扱いに一致しない方法ならびに、弊社の勧告や指示に従わないで使用された場合は除きます。
弊社はこの製品を単独で、または、他の製品と組み合わせたいずれかの方法で使用されたこと、および使用する能力がないことから直接または間接に起きる損失や損傷、個人の怪我、その他を含め、結果として起きる損害に関して損害賠償の責を一切負いません。さらに、特定の目的のための保証や、市場性や用法の適合性を含む保証に関し口頭または書面による明示的、また暗示的なすべての保証は致しません。弊社の保証に基づく補償は製品の交換に限定されます。
このHPに示されたすべてのデザインや寸法データは予告や事前の通告なしに変更することがあります。使用圧力、腐食データ、他の技術情報は信頼できると考えられる実際の試験結果あその他のデータから援用されています。但し、実際の使用状況下でかわるこの情報の正確度に対しては責任を負いません。この情報は保証としてではなく参考としてのみ考慮して下さい。弊社は、このHPに記載された事項の誤字や脱字による勘違いや省略に起因する損害賠償に対しては責任を負いません。

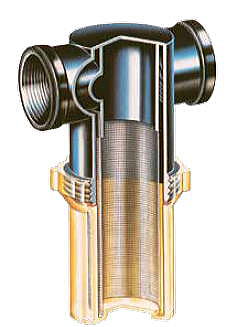

REGシリーズ 　＜高流量タイプ＞  246

  トップ
型式 ネジ規格 材質
REG TN-F3/8 3/8"NPT メネジ ナイロン
REG TN-F1/2 1/2"NPT メネジ ナイロン
REG TN-F3/4 3/4"NPT メネジ ナイロン
REG TN-F1 1"NPT メネジ ナイロン
REG TP-F3/8 3/8"NPT メネジ ガラス繊維入りポリプロピレン
REG TP-F1/2 1/2"NPT メネジ ガラス繊維入りポリプロピレン
REG TP-F3/4 3/4"NPT メネジ ガラス繊維入りポリプロピレン
REG TP-F1 1"NPT メネジ ガラス繊維入りポリプロピレン

エレメント
型式 メッシュ 材質
REG 20M 20x20 ステンレス
REG 50M 50x50 ステンレス
REG 80M 80x80 ステンレス
REG PE PE 多孔質ポリエチレン

ガスケット
型式 材質 色調
REG 00 NBR 黒
REG 03 EPDM 橙
REG 04 Viton 緑

ボウル
型式 材質
REG BCN 透明ナイロン
REG BP ガラス繊維入りポリプロピレン
REG BN ナイロン66

ポート　サイズ A B C D
3/8・1/2"・3/4"NPTメネジ 91 137 74 119
1"NPTメネジ 105 146 74 123
 （mm）
 注意：この製品の性能は、圧力、温度、薬品、使用環境などによって影響を受けることがあります。
         お客様のご使用環境でこの製品が適しているか否かは、お客様ご自身でお確かめください。
