HPLC配管用PEEKチューブ　(ピークチューブ）液体クロマトグラフ配管用
168.601
品質に自信！

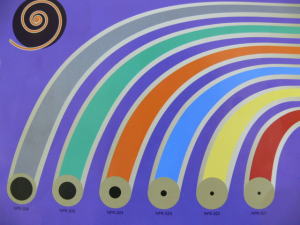

判別しやすいカラーライン
優れた耐圧性と耐薬品性
高い寸法精度
材質：ビクトレックス・エムシー社製　PEEK®381G
用途：液体クロマトグラフ専用　配管用チューブ
最小ロット：10mから対応。
包装仕様：ドーナッツ巻きポリ袋入り
new

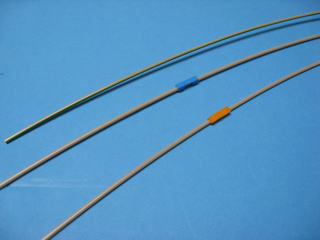

識別タグ付ご用意ございます。

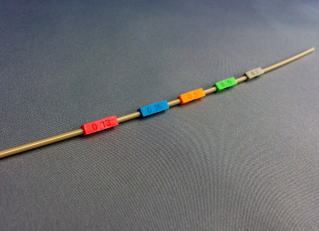

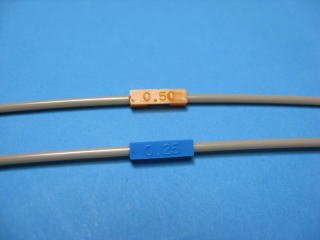

従来は内径を識別するため、チューブにストライプカラーを塗ったり、またはチューブそのものを着色していましたが、高感度の分析になればなるほど、顔料などが影響を及ぼしてしまいます。そこで弊社は、色をつけずに内径を識別するため、着脱容易な「識別用タグ」をナチュラルのチューブにでつけて販売始めました。
サイズ表
外径1/32インチ
商品コード 内径寸法(mm) 外径寸法(mm) 定尺(m)
PEEK-0.025ｘ0.79 0.025 0.79 10&100
PEEK-0.065ｘ0.79 0.065
PEEK-0.100ｘ0.79 0.100
PEEK-0.125ｘ0.79 0.125
PEEK-0.175ｘ0.79 0.175
PEEK-0.2ｘ0.79 0.200
PEEK-0.25ｘ0.79 0.250
PEEK-0.5ｘ0.79 0.500
最小ロット：10mから対応。
外径1/16インチ(規格在庫品）
商品コード 内径寸法(mm) 外径寸法(mm) カラーライン 定尺(m)
PEEK-0.13x1.59(RED LINE) 0.13 1.59 赤 10&100
PEEK-0.17x1.59(YELLOW LINE) 0.17 黄
PEEK-0.25x1.59(BLUE LINE) 0.25 青
PEEK-0.50x1.59(ORANGE LINE) 0.50 橙
PEEK-0.75x1.59(GREEN LINE) 0.75 緑
PEEK-1.0x1.59(GREY LINE) 1.00 灰
最小ロット：10mから対応。
外径1/16インチ(識別タグ付）
商品コード 内径寸法(mm) 外径寸法(mm) 定尺(m)
PEEK-0.13x1.59（識別タグ付） 0.13 1.59 10&100
PEEK-0.25x1.59（識別タグ付） 0.25
PEEK-0.50x1.59（識別タグ付） 0.50
PEEK-0.75x1.59（識別タグ付） 0.75
PEEK-1.0x1.59（識別タグ付） 1.00
最小ロット：10mから対応。
識別タグ10ｍに対し２０個/袋入り
PEEK381Gチューブ試験・測定データ
耐圧試験(負荷圧kg)　 ※○=合格　ｘ=破裂
内径寸法(mm) 50 100 150 200 250 300 350
0.13/赤 ○ ○ ○ ○ ○ ○ ○
0.17/黄 ○ ○ ○ ○ ○ ○ ○
0.25/青 ○ ○ ○ ○ ○ ○ ○
0.50/橙 ○ ○ ○ ○ ○ ○ ○
0.75/緑 ○ ○ ○ ○ ○ ○ ｘ
1.00/灰 ○ ○ ○ ○ ○ ｘ -
※試験装置：CCPD東ソニー
※測定チューブ：400L/R40
※溶液：水1、アセトニトリル１　※加圧時間：10分
引っ張り試験
内径寸法(mm) 強度(kgf) 伸び(%)
0.13/赤 18.5 156.6
0.17/黄 18.0 138.2
0.25/青 17.4 143.2
0.50/橙 16.3 132.8
0.75/緑 14.2 116.0
1.00/灰 12.3 29.8
※試験装置：引っ張り試験機
寸法測定

内径寸法(mm) 径 N1 N2 N3 N4 N5 AV R
0.13赤 内径 0.13 0.13 0.13 0.13 0.13 0.13 0
外径X 1.60 1.60 1.60 1.60 1.60 1.60 0
外径Y 1.56 1.57 1.57 1.56 1.57 1.566 0.01
0.17/黄 内径 0.17 0.17 0.16 0.17 0.17 0.168 0.01
外径X 1.59 1.59 1.59 1.59 1.59 1.59 0
外径Y 1.56 1.55 1.56 1.55 1.56 1.556 0.01
0.25/青 内径 0.26 0.26 0.25 0.25 0.26 0.256 0.01
外径X 1.58 1.58 1.60 1.60 1.60 1.592 0.02
外径Y 1.55 1.54 1.55 1.55 1.55 1.548 0.01
0.50/橙 内径 0.50 0.50 0.50 0.50 0.50 0.50 0
外径X 1.59 1.59 1.60 1.60 1.60 1.596 0.01
外径Y 1.55 1.55 1.55 1.55 1.55 1.55 0
0.75/緑 内径 0.75 0.75 0.75 0.75 0.75 0.75 0
外径X 1.57 1.57 1.58 1.58 1.58 1.576 0.01
外径Y 1.55 1.55 1.56 1.56 1.56 1.556 0.01
1.00/灰 内径 1.00 1.00 1.00 1.00 1.00 1.00 0
外径X 1.58 1.58 1.58 1.58 1.58 1.58 0
外径Y 1.57 1.57 1.56 1.57 1.57 1.568 0.01
※測定器具：内径・・・ピンゲージ、外径・・・マイクロメーター
※寸法公差・・・内径・外径・・・・±0.05
