ケーブルエントリーシステム
☆icotec
(イコテック・エコテック)
001




特徴:
●ケーブルエントリーシステムは、ケーブルエントリーフレーム及び、専用のスリットグロメットのコンビネーションです。

●ケーブル、ワイヤーの組み立て直しが簡単に出来るようシステム自体がスリット構造になっているのが特徴です。

●電線保護管のクランプにも使用できます。

●異なる径のケーブルも専用のスリットグロメットに通すことで対応できます。

ケーブルの径に応じて適切なグロメットを選定することにより、それぞれ高い保護等級IP54(又はIP65)とクランプ力が得られます。

同梱のガスケットの使用により、ケーブルエントリーフレームとキャビネット取付面の防水と、粗面バランスをとることが出来ます。

●コネクタ自体を取り外し分解する必要がなく、再び接続するだけなのでケーブルのサプライヤー保証は有効なままご使用になれます。

 ■使用例

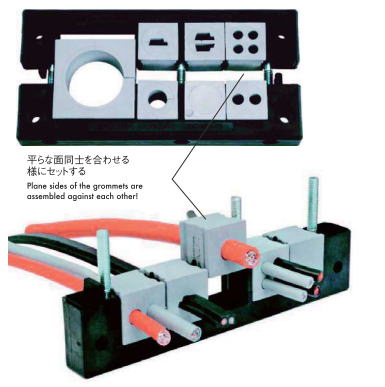

ケーブル・サイズに応じたグロメットを選び、ケーブルに巻きつけたかたちでケーブルエントリーフレーム(KELフレーム)に装着させご使用ください。
スプリットフレーム(KELフレーム)はM5X50 DIN912のネジ(キットに同梱)のみで組み立てます。
ネジは頭上で組立作業する場合など、トラブルの無いように予めしめておきます。

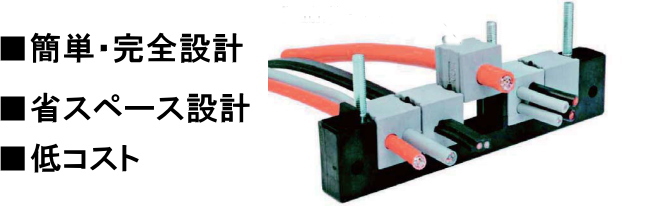

1. スプリットシステム
立方体形状のスリット入りグ
ロメットがぴったりと圧縮装
着されますので、高いシール
性能が確保されます。




2. 素早く、簡単な組立。
あらゆるケーブル径に応じた
専用グロメットは、フレームに
しっかりと固定されます。
保持力 DIN-EN-50262適合

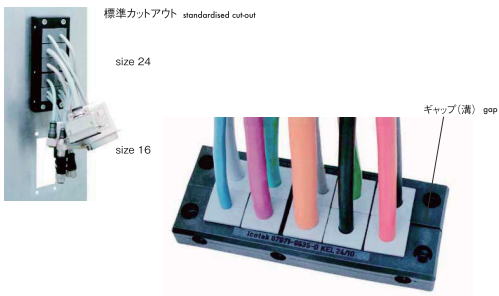

3. 新しく打抜きモールドを
  施す必要はありません。

取付け穴用きりかき、穴あけ
用テンプレートは角型ヘビー
コネクタ用標準寸法です。
(例:Harting, Wieland)






4. 接続がしっかり
ギャップ(溝)がなくなるまで
しっかりと締付けることによ
り、高いシール性能が得られ
ます。(IP54)

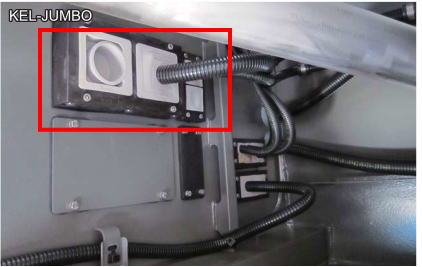

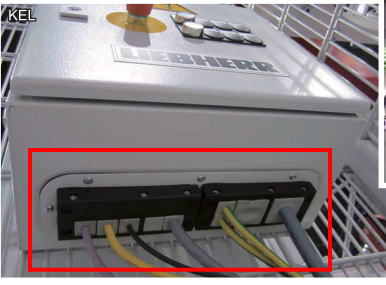

 ■アプリケーション例


製品グループ
@ケーブルエントリーシステム(ハーネスケーブル用)
1.標準グロメットタイプ
1.標準グロメットタイプ 1.標準グロメットタイプ
1.標準グロメットタイプ
1.標準グロメットタイプ 2.ジャンボグロメットタイプ
3.薄型グロメットタイプ 3.薄型グロメットタイプ -
Aケーブルエントリー
(ケーブル用)
Bケーブル整列プレート CEMC関連パーツ
Dキャビネットアクセサリー - -


デジタルカタログを見る
