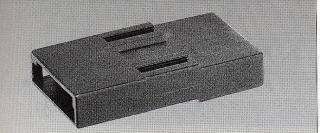

3線圧接式コネクタ   型式:PRS-3CN-2224N
               型式:PRS-3CN-2628N
96
■特徴
●電線の被服をむかずに結線できる圧線タイプのコネクタです
●特別な工具は不要。プライヤーで結線作業ができます
●電線サイズはAWG22〜24、AWG26〜28の2種類
●従来の1線づつから3P一括の結線が可能になりました
●当社1/0分岐ユニットPRSシリーズを使用し省配線が可能

*一度圧線すると再圧線は不可となりますのでご注意下さい。

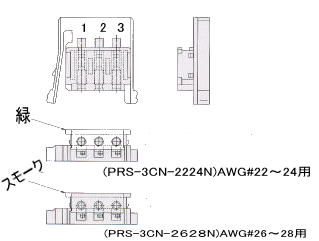

■構成図


■外観寸法図
定格
定格電圧 AC250V
定格電流 *右表参照
耐電圧 AC2500V/1分間
絶縁抵抗 100MΩ以上(DC500V)
接触抵抗 20mΩ以下
使用温度範囲 -10℃〜+50℃
(氷結、結露なきこと)
挿抜寿命 50回以上
■仕様
電線サイズ 公称断面積 被覆外形 定格電流
AWG#22 0.3mm² φ1.5〜1.1 3A
AWG#24 0.2mm² 3A
AWG#26 0.14mm² φ1.3〜1.1 2A
AWG#28 0.08mm² 1A

■型式表
型式 電線サイズ 数量
PRS-3CN-2224N AWG22〜24 10個/袋
PRS-3CN-2628N AWG26〜28 スモーク 10個/袋

PRST3
■特長
●3線圧接式コネクタ(PRS-3CN-****)専用の中継アダプタ
●センサー←→ターミナル間の電線中継に最適。
●アダプタはブロック端子台のように数極連結しての使用が可能。(PAT・P)
■仕様
品名 材質 表面処理 備考
ウエハー PBT(黒) - UL94V-0
コンタクトピン C5191W-H ニッケル下地
1〜3µm
金めつき0.2µm
-

■定格
項目 性能 試験条件
定格電圧 250V -
定格電流 3A -
絶縁抵抗 1000MΩ以上 DC500Vメガにて
耐電圧 AC1000V/1分間 検出電流1mAにて
接触抵抗 20mΩ以下 -
ポスト保持力 1・0N以上 ポスト軸方向へ加重を
掛け抜けるまで測定
挿抜寿命 50回以上 -
使用温度範囲 -10℃〜+50℃
(氷結または結露
しないこと)
-

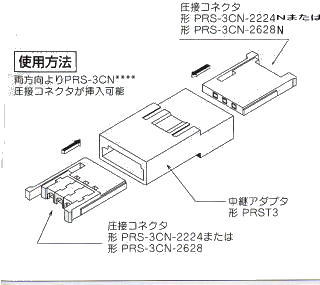

■使用方法

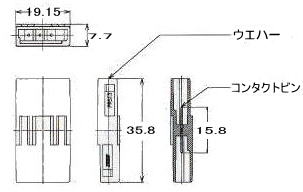

■外観寸法図

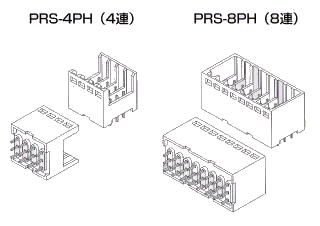

3線圧接式コネクタ     型式  :PRS-4PH(4連タイプ)
                     :PRS-8PH(8連タイプ)
■特長
●3線圧接式コネクタを4個(4連)、8個(8連)挿入可能
●3線圧接式コネクタとのコンビで用途もいろいろ
●ポストハウジングを実装することにより小型化を実現


■定格
定格電圧 AC250V
定格電流 3A
耐電圧 AC1000V/1分間(検出電流1mAにて)
絶縁抵抗 100MΩ以上(DC500V)
接触抵抗 20mΩ以下
使用周囲温度 -10℃〜+50℃(氷結、結露なきこと)
挿抜寿命 50回以上
注)上記はPRS-4(8)PHにおける数値です。
1/0ユニットをご使用の際は、そちらの定格・性能データを優先してください。
部品構成表
称号 材質 処理
ポストハウジング PBT(黒)
コンタクトピン C5191W-H Ni下地 1.3μ
  Au 0.38μ

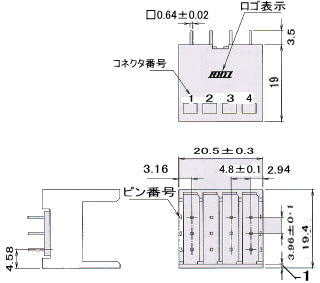

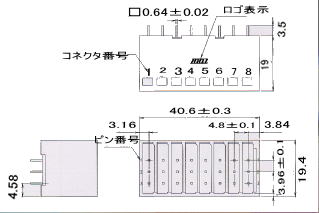

■寸法図

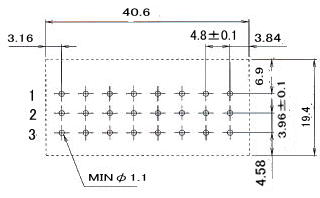

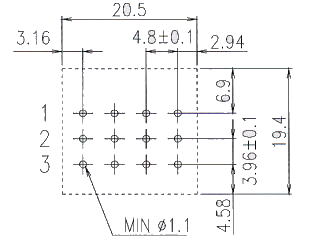

■基板加工図(TOP  VIE
