■HTAT (サーモフィット熱収縮チューブ) 二層構造・防水型・薄肉厚・柔軟 276
RoHS対応品
●特長
●収縮比4:1、機械的保護、防水可能。
●高い収縮率(1/4)
●完全な防水機能
●強靱で柔軟

●基本特性
材質:二層構造放射線架橋ポリオレフィン
収縮温度:110ﾟC以上
収縮比:4:1
縦方向収縮率:-20%(最大)
連続使用温度:-55〜125ﾟC

 ●規格
●Raychem RW-2052
●用途
●接続箇所の防水
●絶縁･補強
●各種部品の保護
●定格
125ﾟC (600Vクラス)
●標準色:黒
●温度と収縮の関係(参考)
●特性
項目 特性値
電気的特性 耐電圧 12KV/mm(Min)
体積固有抵抗 1014Ω-cm(Min)
物理的特性 引張り強度 85kg/cm2(Min)
伸び 300%(Min)
2%モジュラス 800kg/cm2(Max)
比重 1.25(Max)
熱老化性(150ﾟC、１６８hrs) 滴下クラックなし
熱衝撃(225ﾟC、4hrs) 滴下/クラックなし
低温特性(-55ﾟC、4hrs) クラックなし
化学的特性 難燃性 自己消火性
腐蝕性 なし
吸水性 0.5%以下
耐薬品性 潤滑油
ディーゼル燃料
引っ張り強さ　67kg/cm2(Min)
伸び　300%(Min)
●型式表記について


色(記号) 0･･･黒
荷姿(記号)　STK･･･1.2mカット品		 ●サイズ

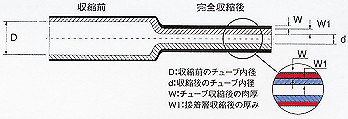

D:収縮前のチューブ内径
d:収縮後のチューブ内径
W:チューブ収縮後の肉厚
W1:接着層収縮後の厚み
HTAT (Raychem)
型式 呼称サイズ 収縮前内径
最小値(mm)D		 完全収縮後内径
最大値(mm)d		 完全収縮後肉厚 STKカット品　
定尺(m)
最小値(mm)W 接着層(mm)W1
HTAT-4/1-0-STK 4/1 4.0 1.0 0.60 0.40 1.2
HTAT-8/2-0-STK 8/2 8.0 2.0 0.50 0.50
HTAT-12/3-0-STK 12/3 12.0 3.0 0.80 0.60
HTAT-16/4-0-STK 16/4 16.0 4.0 1.05 0.75
HTAT-24/6-0-STK 24/6 24.0 6.0 1.45 0.80
HTAT-32/8-0-STK 32/8 32.0 8.0 1.55 1.00
HTAT-48/13-0-STK 48/13 48.0 13.0 1.55 1.00
注)黒は標準品です。その他在庫サイズ･色･荷姿(リール巻･カット品)等についてはお問い合わせ下さい。
