ES2000 　サーモフィット熱収縮チューブ

●特長
世界のスタンダード品、高収縮比、多量の接着剤つき、完全防水。
●高い収縮率(4:1～4.5:1)
●完全な防水機能
●幅広い適応範囲

●基本特性
材質:放射線架橋ポリオレフィン
収縮温度:135ﾟC以上
収縮比:4.5:1
縦方向収縮率:-10%(最大)
連続使用温度:-40～130ﾟC
マーキング:ES-1～ES-4

●規格
●RT-1112
●用途
●特に自動車ハーネスの各部における防水、防蝕
●機械的保護、補強
●定格
125ﾟC 600V
●標準色:黒

●温度と収縮の関係(参考)

●特性

項目	特性値
電気的特性	耐電圧	15KV/mm(Min)
電気的特性	体積固有抵抗	10¹²Ω-cm(Min)
物理的特性	引張り強度	100kg/cm²(Min)
	伸び	250%(Min)
	2%モジュラス	1.3×10³kg/cm²
	縦方向の変化	-10%以内
	熱衝撃(225ﾟC、4hrs)	クラック、流出、滴下なし
	熱老化性(-130ﾟC、168hrs)	クラックなし
化学的特性	難燃性	自己消化性
化学的特性	腐蝕性	なし

●型式表記について

色(記号) 0･･･黒
荷姿(記号)　STK･･･1.2mカット品

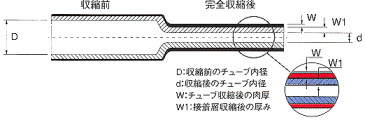

●サイズ

ES2000 (Raychem)
型式	部品番号	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	完全収縮後肉厚		STKカット品　定尺(m)
型式	部品番号	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	最小値(mm)W	接着層(mm)W1	STKカット品　定尺(m)
ES2000-1-0-STK	ES2000-1	5.72	1.27	0.64	0.56	1.2
ES2000-2-0-STK	ES2000-2	7.44	1.65	0.76	0.76
ES2000-3-0-STK	ES2000-3	10.85	2.41	0.89	1.02
ES2000-4-0-STK	ES2000-4	17.78	4.45	1.04	1.37
注)黒は標準品です。その他在庫サイズ等についてはお問い合わせ下さい。

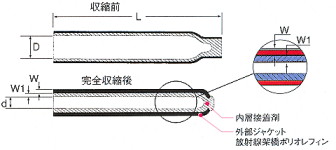

ES2000保護キャップ

●保護キャップサイズ	●型式表記について

ES2000保護キャップ (Raychem)
型式	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	完全収縮後肉厚		L寸法(mm)
型式	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	最小値(mm)W	接着層(mm)W1	L寸法(mm)
ES2000-cap-No2-30	7.44	1.65	0.76	0.76	30
ES2000-cap-No2-35	7.44	1.65	0.76	0.76	35
ES2000-cap-No2-40	10.85	2.41	0.89	1.02	40
ES2000-cap-No2-45	10.85	2.41	0.89	1.02	45
注)黒は標準品です。その他在庫サイズ等についてはお問い合わせ下さい。
