サンパイプ サンパイプ用の付属品
ステンレス製ねじ付き/ねじなし電線管
RoHS対応品
■ 特長
● JIS C 8461-21「電線管システム-第21部：剛性(硬質)電線管システムの個別要求事項」に準拠したステンレス(SUS 304)製のケーブル保護管です。
● 寸法は、JIS C 8463「電気設備用電線の外径及びねじ」に適合したメートルサイズです。
但し、呼び70、82、104、は厚鋼サイズです。
● 厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし付属品は共通に使用できます。
● JISの耐圧縮性区分は、ヘビークラスです。
● 管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。
● 管の表面は、標準品はダル仕上げ、FNは#400バフ研磨仕上げ、FN2は#240研磨仕上げ、
HLは#400バフ研磨後にヘアライン加工したものです。
● 屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。
● 電線は、ケーブルをご使用下さい
● 付属品は、サンパイプ用の付属品をご使用下さい。

サンパイプ附属品1:コネクタ類、カップリング
サンパイプ附属品2：ブッシング
サンパイプ附属品3：ロックナット、ワッシャー、パッキン、キャップ
サンパイプ附属品4：レジューサ、プラグ、アダプタ、サドル
サンパイプ附属品5：そのほか

■選定用資料
サンパイプと従来電線管の寸法比較(PDF)
 サンパイプ
サンパイプ

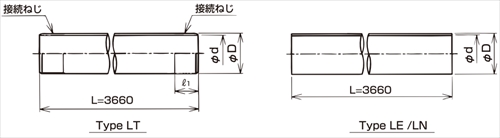

厚肉管・ねじ付き・ダル

型式
ダル		 外径
φD		 近似内径
φd		 厚さ 接続ネジ
JIS C 8463/JIS C 8305		 サイズが近似する電線管
薄調/厚鋼/塩ビ管		 重量
(㎏)		 長さL
(m)		 最小入数
(本/束)
呼び l1 1m当り 1本当り
LT20N 20.0 16.6 1.6 M20×1.5 15 C19/G16/VE16 0.73 2.68 3.66 5
LT25N 25.0 21.6 1.6 M25×1.5 18 C25/G22/VE22 0.93 3.41 5
LT32N 32.0 28.6 1.6 M32×1.5 20 C31/G28/VE28 1.21 4.43 4
LT40N 40.0 36.1 1.8 M40×1.5 21 C39/G36/VE36 1.71 6.26 3
LT50N 50.0 46.1 1.8 M50×1.5 23 C51/G42/VE42 2.16 7.91 2
LT63N 63.0 59.1 1.8 M63×1.5 23 C63/G54/VE54 2.74 10.0 2
LT70N 76.3 69.0 3.5 CTG70 25 C75/G70/VE70 6.33 23.2 1
LT82N 89.1 81.8 3.5 CTG82 25 G82/VE82 7.46 27.3 1
LT104N 114.3 106.0 4.0 CTG104 28 G104 11.00 40.3 1

厚肉管・ねじ付き・研磨

型式 外径
φD		 近似内径
φd		 厚さ 接続ネジ
JIS C 8463/JIS C 8305		 サイズが近似する電線管
薄調/厚鋼/塩ビ管		 重量
(㎏)		 長さL
(m)		 最小入数
(本/束)
パフ♯400 ヘアライン 呼び l1 1m当り 1本当り
LT20NFN LT20NHL 20 16.6 1.6 M20×1.5 15 C19/G16/VE16 0.73 2.68 3.66 3
LT25NFN LT25NHL 25 21.6 1.6 M25×1.5 18 C25/G22/VE22 0.93 3.41 3
LT32NFN LT32NHL 32 28.6 1.6 M32×1.5 20 C31/G28/VE28 1.21 4.43 2
LT40NFN LT40NHL 40 36.1 1.8 M40×1.5 21 C39/G36/VE36 1.71 6.26 2
LT50NFN LT50NHL 50 46.1 1.8 M50×1.5 23 C51/G42/VE42 2.16 7.91 2
LT63NFN LT63NHL 63 59.1 1.8 M63×1.5 23 C63/G54/VE54 2.74 10.0 1
LT70NFN LT70NHL 76.3 69 3.5 CTG70 25 C75/G70/VE70 6.33 23.2 1
LT82NFN LT82NHL 89.1 81.8 3.5 CTG82 25 G82/VE82 7.46 27.3 1
LT104NFN LT104NHL 114.3 106 4.0 CTG104 28 G104 11.00 40.3 1

厚肉管・ねじなし・ダル・研磨

型式 外径
φD		 近似内径
φd		 厚さ サイズが近似する電線管
薄調/厚鋼/塩ビ管		 重量
(㎏)		 長さL
(m)		 最小入数
(本/束)
ダル パフ♯400 パフ♯240 1m当り 1本当り
LN20N LN20NFN LN20NFN2 20 16.6 1.6 C19/G16/VE16 0.73 2.68 3.66 5
LN25N LN25NFN LN25NFN2 25 21.6 1.6 C25/G22/VE22 0.93 3.41 5
LN32N LN32NFN LN32NFN2 32 28.6 1.6 C31/G28/VE28 1.21 4.43 4
LN40N LN40NFN LN40NFN2 40 36.1 1.8 C39/G36/VE36 1.71 6.26 3
LN50N LN50NFN LN50NFN2 50 46.1 1.8 C51/G42/VE42 2.16 7.91 2
LN63N LN63NFN LN63NFN2 63 59.1 1.8 C63/G54/VE54 2.74 10.0 2
LN70N LN70NFN LN70NFN2 76.3 69.0 3.5 C75/G70/VE70 6.33 23.2 1
LN82N LN82NFN LN82NFN2 89.1 81.8 3.5 G82/VE82 7.46 27.3 1
LN104N LN104NFN LN104NFN2 114.3 106.0 4.0 G104 11.00 40.3 1

薄肉管 Type LE/LE※FN/LE※FN2

薄肉管・ねじなし・ダル

型式
ダル		 外径φD 近似内径φd 厚さ サイズが近似する電線管
薄調/厚鋼/塩ビ管		 重量
(㎏)		 長さL
(m)		 最小入数
(本/束)
1m当り 1本当り
LE20N 20 17.8 1.0 C19/G16/VE16 0.47 1.73 3.66 5
LE325N 25 22.4 1.2 C25/G22/VE22 0.71 2.60 5
LE32N 32 29.4 1.2 C31/G28/VE28 0.92 3.37 4
LE40N 40 37.4 1.2 C39/G36/VE36 1.16 4.25 3
LE50N 50 47.3 1.2 C51/G42/VE42 1.46 5.34 2
LE63N 63 60.1 1.3 C63/G54/VE54 2.00 7.32 2
LE70N 76.3 73.0 1.5 C75/G70/VE70 2.79 10.2 1
LE82N 89.1 84.8 2.0 G82/VE82 4.33 15.9 1
LE104N 114.3 110.0 2.0 G104 5.60 20.5 1

薄肉管・ねじなし・研磨

型式 外径
φD		 近似内径
φd		 厚さ サイズが近似する電線管
薄調/厚鋼/塩ビ管		 重量
(㎏)		 長さL
(m)		 最小入数
(本/束)
パフ♯400 パフ♯240 1m当り 1本当り
LE20NFN LE20NFN2 20 17.8 1.0 C19/G16/VE16 0.47 1.73 3.66 3
LE25NFN LE25NFN2 25 22.4 1.2 C25/G22/VE22 0.71 2.60 3
LE32NFN LE32NFN2 32 29.4 1.2 C31/G28/VE28 0.92 3.37 2
LE40NFN LE40NFN2 40 37.4 1.2 C39/G36/VE36 1.16 4.25 2
LE50NFN LE50NFN2 50 47.3 1.2 C51/G42/VE42 1.46 5.34 2
LE63NFN LE63NFN2 63 60.1 1.3 C63/G54/VE54 2.00 7.32 1
LE70NFN LE70NFN2 76.3 73.0 1.5 C75/G70/VE70 2.79 10.2 1
LE82NFN LE82NFN2 89.1 84.8 2.0 G82/VE82 4.33 15.9 1
LE104NFN LE104NFN2 114.3 110.0 2.0 G104 5.60 20.5 1
