超小型ワンタッチ継ぎ手

チューブサイズφ1.8mmの超小型ワンタッチ継手
●チューブサイズφ1.8mmで、初のワンタッチ継手を開発。
　コンパクト配管がより簡単に実現できます
仕様
使用液体 空気
最高使用圧力（20℃） 1.0MPa
使用真空圧力 -100kPa
使用温度周囲 0〜60℃

ストレートミニタイプ
　　 　　
ストレートミニタイプ
コード　 型式 適用
チューブ外径		 Ｍネジ
サイズ		 Ａ
（mm)		 B
（mm)		 L
（mm)		 H対辺
（mm)		 有効
断面積
（mm)		 質量
（ｇ）
PC180-M3M PC180-M3M 1.8 M3×0.5 2.5 12.1 9.6 5 0.7 1
PC180-M5M PC180-M5M 1.8 M5×0.8 3 11.8 8.8 7 0.8 2.3
1個単位販売です。
六角穴付ストレートミニタイプ
　　　　　
●六角穴付ストレートミニタイプ
コード 型式 適用チューブ外径
(mm)		 有効断面積
(mm2)		 質量
（g）
POC180-M3M POC180-M3M 1.8 0.7 0.9
1個単位販売です。
ユニオンストレートミニタイプ
　　　　　
●ユニオンストレートミニタイプ
コード 型式 適用チューブ外径
(mm)		 有効断面積
(mm2)		 質量
（g）
PＵ180Ｍ PＵ180M 1.8 0.6 1.1
1個単位販売です。
エルボミニタイプ
　　　　　
●エルボミニタイプ
コード 型式 適用チューブ
外径(mm)		 Ｍネジ
サイズ		 Ａ
（mm)		 B
（mm)		 L
（mm)		 H対辺
（mm)		 有効
断面積
（mm)		 質量
（ｇ）
ＰＬ180-Ｍ3Ｍ ＰＬ180-Ｍ4Ｍ 1.8 Ｍ3×0.5 2.5 12 12.5 5.5 0.5 1.4
ＰＬ180-Ｍ5Ｍ ＰＬ180-Ｍ5Ｍ 1.8 Ｍ5×0.8 3 13.5 13.5 8 0.7 2.8
1個単位販売です。
異型ユニオンストレートミニタイプ
　　　　　
●異型ユニオンストレートミニタイプ
コード 型式 適用チューブ
外径
（mm）		 Ｂ
（mm）		 C
（mm）		 Pφ
（mm）		 X
（mm）		 Y
（mm）		 有効断面積
（mm2）		 質量
（g）
PG3-180M PG3-180M 3 19.1 9.3 6 7 6 0.6 1.1
PG4-180M PG4-180M 4 22.4 11 8 9.8 7.8 0.6 1.8
1個単位販売です。
ユニオンエルボミニ
　　　　　
●ユニオンエルボミニ
コード 型式 適用チューブ
外径
（mm）		 有効断面積
（mm2）		 質量
（g）
PV180M PV180M 1.8 0.6 1.2
1個単位販売です。

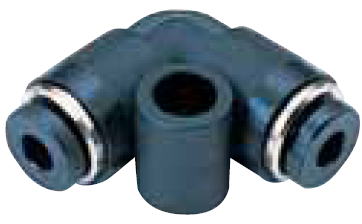

ユニオンティーミニタイプ
　　　　　
●ユニオンティーミニタイプ
コード 型式 適用チューブ外径
（mm）		 有効断面積
（mm2）		 質量
（g）
PE180M PE180M 1.8 0.6 1.7
1個単位販売です。
ティーミニタイプ
　　　　　
●ティーミニタイプ
コード 型式 適用チューブ
外径
（mm）		 Mネジ
サイズ		 A
（mm）		 B
（mm）		 L
（mm）		 H対辺
（mm）		 有効
断面積
（mm2）		 質量
（g）
PB180-M3M PB180-M3M 1.8 M3×0.5 2.5 12 12.5 5.5 0.6 1.9
PB180-M5M PB180-M5M 1.8 M5×0.8 3 13.5 13.5 8 0.7 3.2
1個単位販売です。
ブランチティータイプ
　　　　　
●ブランチティータイプ
コード 型式 適用チューブ
外径
（mm）		 A
（mm）		 B
（mm）		 L1
（mm）		 L2
（mm）		 H対辺
（mm）		 有効
断面積
（mm2）		 質量
（g）
PD180-M3M PD180-M3M 1.8 M3×0.5 2.5 12 12.5 5.5 0.6 1.9
PD180-M5M PD180-M5M 1.8 M5×0.8 3 13.5 13.5 8 0.7 3.2
1個単位販売です。

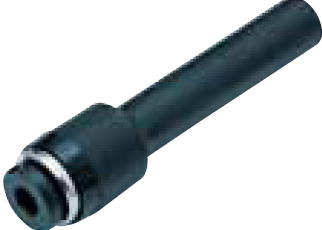

レデューサーミニタイプ
　　　　　
●レデューサーミニタイプ
コード 型式 適用チューブ外径
（mm）		 有効断面積
（mm2）		 質量
（g）
PGJ4-180M PGJ4-180M 1.8 0.6 0.7
1個単位販売です。
プラグミニタイプ
　　　　　
●プラグミニタイプ
コード 型式 質量
（g）
PP180M PP180M 0.1
1個単位販売です。
