アナログ多重高伝送 4-20mA光変換ユニット SP-4/20-M
治水計測やトンネル内の環境データなどのセンサー信号を光に変更し最長3000m伝送します。落雷による機器の破損やノイズ防止に最適。
特長
■2chの4-20mAアナログ電流信号を最大3000m伝送いたします。
■伝送地域はDC~20kHz。
■定電流出力回路内蔵により、500Ω以下の負荷すべてに対応。光ファイバの距離による計測値の誤差はありません。
■光コネクタはFCコネクタを採用し、光ファイバはマルチモードファイバGI 50/125,62.5/125に対応。

※こちらの商品は廃盤になりました。
代替品はこちら
(2014/1/16)

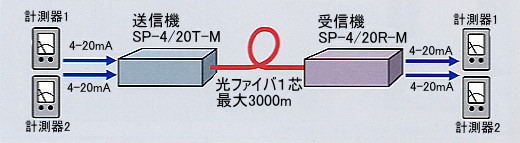

接続例

仕様

伝送信号 アナログ電流信号
光学特性 光変調方式 PCM方式(DAI変調)
適合光ファイバ MMF(マルチモードファイバ)GI 50/125,62.5/125 1芯
適合光コネクタ FCコネクタ(JIS C 5970 F01)
発光素子 LED
受光素子 フォトIC
波長 880nm
光ファイバ結合出力 -16~-18bBm
最大伝送距離 330m(光ファイバ損失 -3dB/km時)
信号特性 多重信号数 2ch
入力インターフェイス 入力信号 3.1-21mA
入力インピーダンス 150Ω
入力形式 差動・平衡入力(2線式)
出力インターフェイス 出力形式 3.1-21mA
負荷インピーダンス 500Ω以下(線路抵抗含む)
信号周波数帯域 DC~20kHz
S/N比(3km伝送時) -30dB以上
クロストークノイズレベル 1ch側 -70dB以上  2ch側 -70dB以上
直線性 フルスケールの±2.0%以内(25℃)
電気特性 電源 DC5V、12V、24V
最大消費電力 送信機 1.0W
受信機 2.4W
最大消費電流
(1ch、2ch 20mA)出力時
送信機 200mA Max.(5V時)
受信機 480mA Max.(5V時)
温度特性 動作温度 -10~65℃
保存温度 -30~70℃
外形寸法 送信・受信機 W66mm*D103mm*H23mm
ご注文の際には電源電圧をご指定下さい。

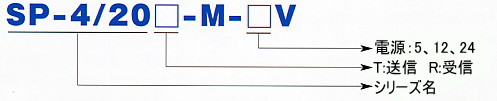

型式

OPTION-取付板-

固定時にネジの上留めが可能です。

●寸法図(mm)
