ラバーベローズ 898

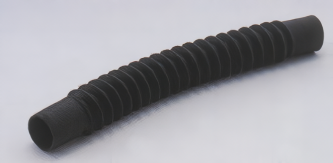

●標準タイプのベローズで、サイズが豊富。
●往復運動箇所の接続、保護に最適です。
●材質:ネオプレンゴム
シリコンゴム、フッソゴムにて製作が可能。

※販売数量・納期については都度お問合せ下さい。

  ◇詳細図面はこちら
          ↓↓

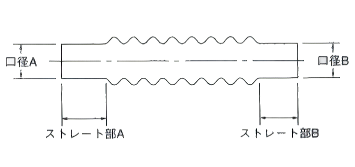

  ラバーベローズ 図面
●サイズ表
型式 ジャバラ部 口径 最長
(mm)
最短
(mm)
ストレート部 山数
内径 外径 A B A B
(mm) (mm) (mm) (mm) (mm) (mm)
K-49 6.5 10 6 6.5 15 10 5 F-14 4
K-57 7 11 6 10.5 35 15 3 3 6
K-68 7 11 6 6 50 16 3 3 12
K-59 10 16 10 10 110 38 4 4 21
K-1783 10 16 10 16 25 12 4 4 4
K-1700 10 20 4 10 50 28 10 3 5
K-44 10 16 10 16 25 12 4 4 6
K-108 10 22 4 9 65 35 8 10 5
K-116 10 23 10 10 70 40 10 10 6
K-0 10 23 4 10 51 29 10 F-35 5
K-72 12 17 10.7 13.7 350 100 7 15 62
K-61 12 16 10 10 25 12 4 4 5
K-054 12 17 10 16 40 20 4 5 8
K-62 12 25 12 12 60 30 10 10 4
K-48 13 25 19 19 99 29 7 7 13
K-58 18 30 18 18 60 30 10 10 4
K-70 20 35 10 13 300 90 12 12 22
K-28 20 35 25 25 100 25 5 5 10
K-26 20 44 20 40 280 90 20 20 13
KM-5 20 30 17 20 23 10 - F-34 4
KM-6 20 33 25 25 30 15 5 5 3
型式 ジャバラ部 口径 最長
(mm)
最短
(mm)
ストレート部 山数
内径 外径 A B A B
(mm) (mm) (mm) (mm) (mm) (mm)
KS-1774 21 34 25 25 300 130 30 30 スクリュ20
KM-7 23 45 10 23 130 40 12 F-60 8
K-81 23 40 23 23 70 40 12 12 4
K-41 25 40 25 25 200 110 20 20 17
K-25 28 49 25 28 220 80 8 F-48 13
KS-2737 28 38 28 9 50 40 11 10 3
KS-3045F 28 38 30 30 64 35 5 F-45 10
K-1575 30 56 30 40 140 65 12 12 6
K-1575-2 30 56 30 35 300 80 12 12 13
K-69 33 45 18 37 300 105 12 12 28
K-71 33 45 18 37 60 45 12 12 4
K-8 33 45 33 33 190 45 5 5 19
KM-4 33 45 30 30 160 40 5 5 16
K-1773 35 48 35 35 520 130 15 15 49
K-60 35 45 30 30 130 50 15 15 10
K-75 35 45 33 33 25 15 5 5 2
K-52 40 90 40 50 100 40 15 15 3
K-65 44 65 40 40 175 80 20 20 9
K-66 44 65 30 44 260 70 20 - 16
型式 ジャバラ部 口径 最長
(mm)
最短
(mm)
ストレート部 山数
内径 外径 A B A B
(mm) (mm) (mm) (mm) (mm) (mm)
K-053 44 64 39 39 330 90 6 6 20
K-043 45 70 25 40 110 55 10 10 5
KLT-3636 49 93 49 63 580 155 20 20 22
K-5090 50 90 50 50 450 80 20 20 15
K-5470 54 70 24 54 300 100 20 10 -
K-67 54 70 54 54 270 100 20 - 22
K-1777 54 86 32 82 220 80 10 25 6
K-1024 55 80 50 65 380 110 20 20 17
KS-5590 55 120 55 90 230 80 20 20 11
K-82 55 80 80 34 64 40 12 12 4
K-51 58 95 50 65 150 60 20 20 5
K-1036 58 95 50 65 350 130 20 20 16
KLT-4242 58 103 58 83 710 180 20 20 26
KUT-36 58 95 50 65 400 130 20 20 20
K-64 60 93 55 90 110 60 20 20 3
K-6060 60 90 60 60 600 170 20 20 28
K-1672 66 80 66 66 280 120 25 25 17
K-1848 68 105 70 50 450 140 20 20 16
KLT-4848 68 133 68 83 1100 200 25 25 22
KC-047 68 105 65 85 450 140 20 20 16
型式 ジャバラ部 口径 最長
(mm)
最短
(mm)
ストレート部 山数
内径 外径 A B A B
(mm) (mm) (mm) (mm) (mm) (mm)
K-035 70 120 70 70 820 180 25 25 20
K-63 70 135 58 125 70 50 15 20 4
K-1048 75 105 60 80 450 140 20 20 16
K-77 75 114 75 114 190 160 15 15 4
K-78 75 140 75 140 160 70 15 15 2
K-402 80 195 60 185 150 80 30 35 4
KM-29 80 115 80 80 90 65 25 25 3
K-1450 85 150 70 80 200 40 - - 6
KN-40 85 140 85 85 160 60 20 20 4
K-1055 88 135 70 85 600 150 25 25 16
K-1066 88 135 70 85 950 20 25 25 20
K-1767内 95 125 75 120 150 50 20 20 7
K-1767外 95 125 75 120 170 70 18 20 7
K-76 95 120 75 85 230 100 15 15 13
KLK-2567 95 145 78 93 1200 200 25 25 25
KLT-2467 95 145 78 93 1140 190 25 25 24
K-056 110 165 110 120 900 165 20 20 20
K-74 110 165 120 110 100 150 25 25 3
K-034 120 170 120 120 320 100 18 18 8
KM-30 125 145 125 125 110 70 24 24 6
K-1766 130 160 110 160 85 40 20 20 4
K-050 110〜196 140〜220 196 110 240 38 F-150 F-240 6
KM-10 14〜50 65〜90 14 50 77 40 8 8 3
K-45 33〜58 60〜80 33 58 55 25 8 8 2
K-73 48〜65 69〜103 58 25 125 70 14 14 3
K-1784 90〜150 140〜200 100 220 450 170 50 35 9
