ブッシング類＆配管ソケット

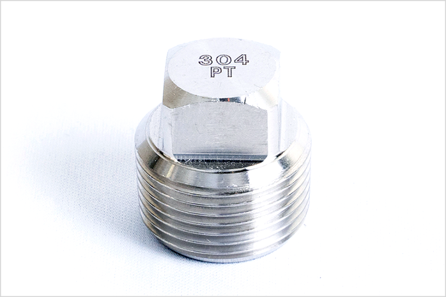

SUS四角ﾌﾟﾗｸﾞ（PT）高圧ﾀｲﾌﾟ
929
特長：
SUS四角プラグ（PT）は、SＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液



※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）

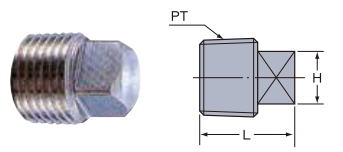

型式（SUS304) 型式（SUS316) 型式（SUS316L) ネジ 平径 長さ
H L
929-16-02 S4P 929-25-01 S4P 929-26-01 S4P PT1/8 7 15
929-16-03 S4P 929-25-02 S4P 929-26-02 S4P PT1/4 9 19
929-16-04 S4P 929-25-03 S4P 929-26-03 S4P PT3/8 12 21
929-16-05 S4P 929-25-04 S4P 929-26-04 S4P PT1/2 14 25
929-16-06 S4P 929-25-05 S4P 929-26-05 S4P PT3/4 17 28
929-16-07 S4P 929-25-06 S4P 929-26-06 S4P PT1 19 32
929-16-08 S4P 929-25-07 S4P 929-26-07 S4P PT1 1/4 23 35
929-16-09 S4P 929-25-08 S4P 929-26-08 S4P PT1 1/2 26 36
929-16-10 S4P 929-25-09 S4P 929-26-09 S4P PT2 32 41
929-16-11 S4P - - PT2 1/2 41 49
929-16-12 S5P 929-25-10 S4P 929-26-10 S4P PT3 46 53

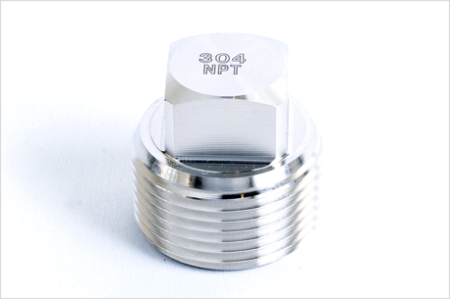

SUS四角ﾌﾟﾗｸﾞ（NPT）高圧ﾀｲﾌﾟ
929
特長：
SUS四角プラグ（NPT）は、SＵS304、316、316L材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。国内工場の検品作業により確かな管理のもとで安定した製品の供給を行っております。
 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/SUS304/SUS316/SUS316L
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）

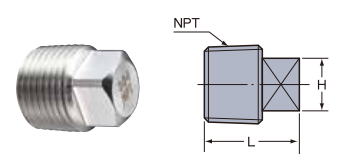

型式（SUS304) 型式（SUS316) 型式（SUS316L) ネジ 平径 長さ
H L
929-17-01 S4PN - - NPT1/16 5 13
929-17-02 S4PN 929-27-01 S4PN 929-28-01 S4PN NPT1/8 7 15.5
929-17-03 S4PN 929-27-02 S4PN 929-28-02 S4PN NPT1/4 9.5 19
929-17-04 S4PN 929-27-03 S4PN 929-28-03 S4PN NPT3/8 11 22
929-17-05 S4PN 929-27-04 S4PN 929-28-04 S4PN NPT1/2 14.5 26
929-17-06 S4PN 929-27-05 S4PN 929-28-05 S4PN NPT3/4 16 29
929-17-07 S4PN 929-27-06 S4PN 929-28-06 S4PN NPT1 20.5 33
929-17-08 S4PN 929-27-07 S4PN 929-28-07 S4PN NPT1 1/4 24 36
929-17-09 S4PN 929-27-08 S4PN 929-28-08 S4PN NPT1 1/2 28.5 38
929-17-10 S4PN 929-27-09 S4PN 929-28-09 S4PN NPT2 33.5 43

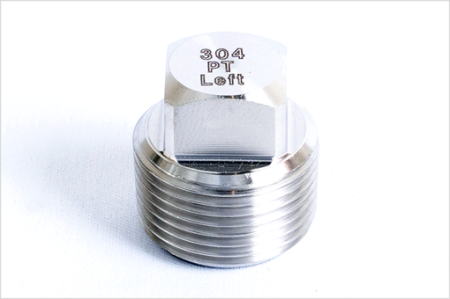

SUS四角ﾌﾟﾗｸﾞ（PT・左）高圧ﾀｲﾌﾟ
929
特長：
SUS四角プラグ（PT・左ネジ）は、SＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（SUS304) ネジ 平径 長さ
H L
929-57-01 S4PL PT1/8 7 15
929-57-02 S4PL PT1/4 9 19
929-57-03 S4PL PT3/8 12 21
929-57-04 S4PL PT1/2 14 25
929-57-05 S4PL PT3/4 17 28
929-57-06 S4PL PT1 19 32
929-57-07 S4PL PT1 1/4 23 35
929-57-08 S4PL PT1 1/2 26 36
929-57-09 S4PL PT2 32 41
929-57-10 S4PL PT2 1/2 41 49



SUS四角ﾌﾟﾗｸﾞ（PF）高圧ﾀｲﾌﾟ
929

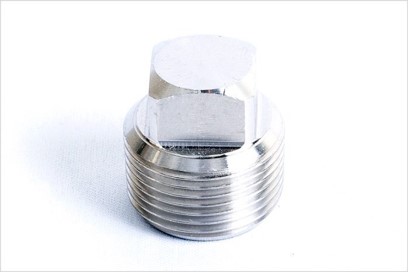

 ※上記写真はイメージで実際は「304　PF」の刻印がされております。
特長：
SUS四角プラグ（PF）は、SＵS304材料を使用しておりますので、耐食性に優れ広い範囲でご利用いただけます。豊富な品揃えでお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。当社オリジナル製品です。		 製品仕様
・最高使用圧力/S/80相当
（耐圧検査はしていない為、耐圧保証等はしておりません）
・材質/SUS304
・流体/水、空気、油、溶液


※記載の無いサイズ、材質でも製作検討可能ですのでお問い合わせ下さい。

（mm）
型式（SUS304) ネジ 平径 長さ
H L
929-58-01 S4PPF PF1/4 9 19
929-58-02 S4PPF PF3/8 12 21
929-58-03 S4PPF PF1/2 14 25
929-58-04 S4PPF PF3/4 17 28
929-58-05 S4PPF PF1 19 32

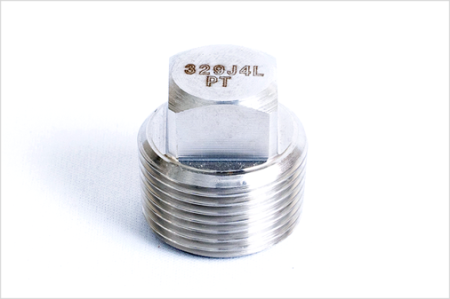

特殊材質四角ﾌﾟﾗｸﾞ（PT）高圧ﾀｲﾌﾟ
929
特長：
四角プラグは、あらゆる材質の製作依頼も対応可能です。チタン、329J4L、304L、317L、アロイC276（ハステロイ）、SCM435、SCM435H、403、アルミ等、豊富な製作実績でお客様の多様なご要望にお答えします。自社での検品作業により確かな管理のもとで安定した製品の供給を行っております。		 製品仕様
・使用圧力/製作材質に準ずる
・材質/チタン/329J4L/304L
        /317L/アロイC276/403
        /SCM435/SCM435H
        /アルミ　他

※製作鋼種　チタン　329J4L　304L　アロイC276　SCM435　SCM435H　403等、記載の無いサイズ、材質でも製作検討可能ですので
   お問い合わせ下さい。

（mm）
型式（329J4L) 型式　ﾁﾀﾝ（TB340) 型式　ﾊｽﾃﾛｲ（C276) ネジ 平径 長さ
H L
929-59-01 S4P 929-60-01 S4P 929-61-01 S4P PT1/8 7 15
929-59-02 S4P 929-60-02 S4P 929-61-02 S4P PT1/4 9 19
929-59-03 S4P 929-60-03 S4P 929-61-03 S4P PT3/8 12 21
929-59-04 S4P 929-60-04 S4P 929-61-04 S4P PT1/2 14 25
929-59-05 S4P 929-60-05 S4P 929-61-05 S4P PT3/4 17 28
929-59-06 S4P 929-60-06 S4P 929-61-06 S4P PT1 19 32
929-59-07 S4P 929-60-07 S4P 929-61-07 S4P PT 1 1/4 23 35
929-59-08 S4P 929-60-08 S4P 929-61-08 S4P PT 1 1/2 26 36
929-59-09 S4P 929-60-09 S4P 929-61-09 S4P PT 2 32 41
929-59-10 S4P 929-60-10 S4P 929-61-10 S4P PT 2 1/2 41 49
929-59-11 S4P 929-60-11 S4P 929-61-11 S4P PT 3 46 53
